ediFire Reinigungsdeckel mit Riegel für Ø 120 mm, schwarz Der ediFire Reinigungsdeckel mit Riegel verschließt die dafür vorgesehene Reinigungsöffnung eines passenden Rauchrohrs oder Formstücks mit Ø 120 mm. Die Zuordnung nach Rohrdurchmesser ersetzt nicht den Vergleich der Deckelform und der Verriegelung. Prüfen Sie vor dem Austausch die vorhandene Öffnung und den Befestigungsmechanismus. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Ihre Vorteile Deckel mit Verriegelung Für passende Elemente Ø 120 mm Zugang zur Reinigungsöffnung bleibt möglich Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433148 Produktart Reinigungsdeckel Verschluss Mit Riegel Material Stahl Farbe Schwarz Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Zuordnung zum Rohr-Nenndurchmesser 120 mm Lieferumfang 1 × ediFire Reinigungsdeckel mit Riegel für Ø 120 mm, schwarz Hinweise zur Planung und Montage Nur mit einer in Form und Verriegelung passenden Reinigungsöffnung verwenden. Sitz und ordnungsgemäßen Verschluss vor Inbetriebnahme prüfen. Reinigung und Austausch nur bei abgekühlter Anlage durchführen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

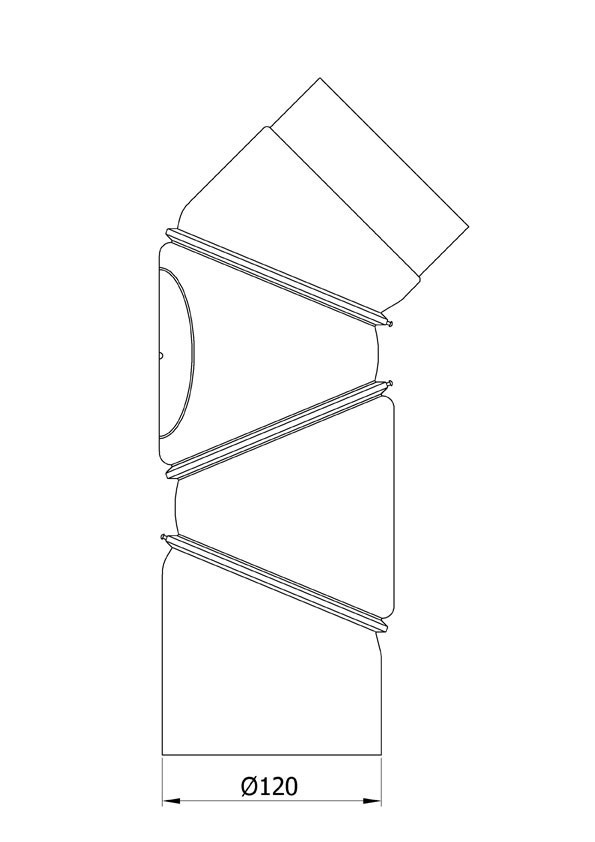

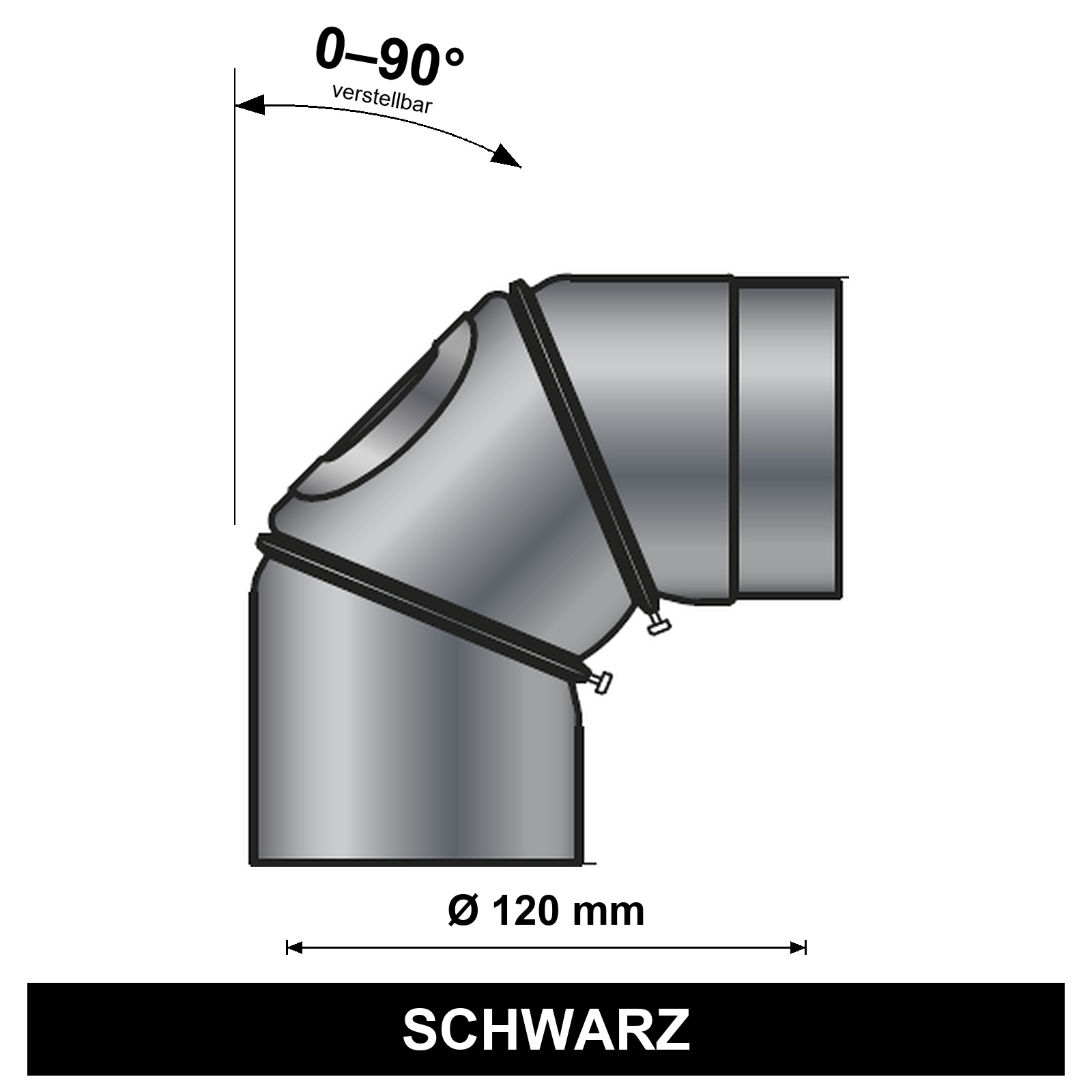

ediFire Bogen 0–90° Ø 120 mm, 3-teilig, mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 0–90° einstellbar, dreiteilig Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433577 Produktart Rauchrohrbogen Reinigungsöffnung Ja Bauform Dreiteilig, verstellbar Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 0–90° verstellbar Maß H laut Zeichnung 265 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 120 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

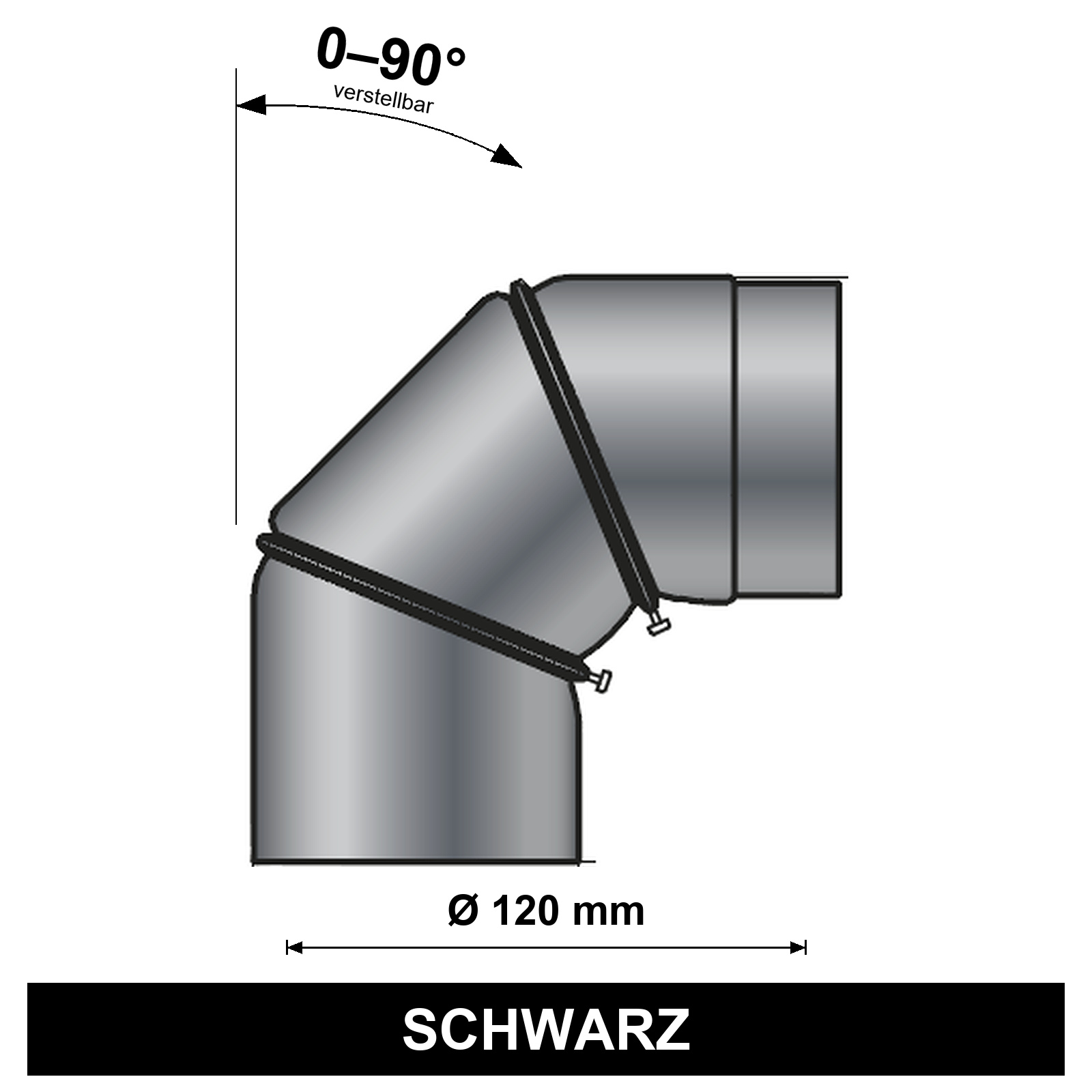

ediFire Bogen 0–90° Ø 120 mm, schwarz Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 0–90° einstellbar Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433281 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 0–90° verstellbar Maß H laut Zeichnung 265 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 120 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

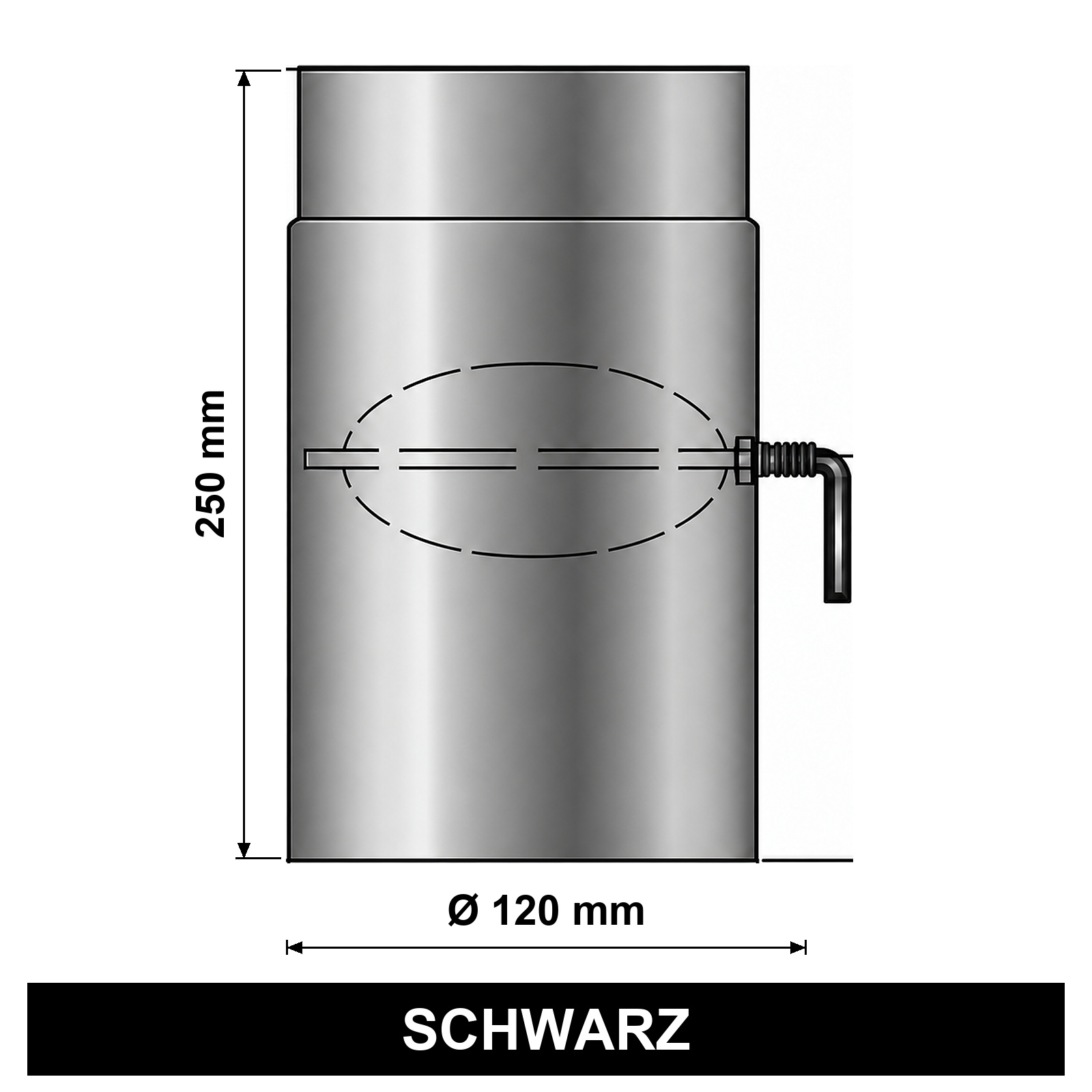

ediFire Ofenrohr mit Drosselklappe Ø 120 mm, 250 mm, schwarz Das ediFire Ofenrohr mit Drosselklappe mit Ø 120 mm und 250 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die integrierte Drosselklappe lässt sich über den außenliegenden Griff von Hand verstellen. Damit kann der freie Abgasquerschnitt entsprechend den Vorgaben der Feuerstätte angepasst werden. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 120 mm und 250 mm Nennlänge Gerade Rohrführung Manuell einstellbare Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433503 Produktart Ofenrohr mit Drosselklappe Drosselklappe Ja, manuell betätigt Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Nennlänge 250 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr mit Drosselklappe Ø 120 mm, 250 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Eine zu starke Drosselung kann die Abgasabführung beeinträchtigen. Beachten Sie die Bedienvorgaben Ihrer Anlage; der Griff kann im Betrieb heiß werden. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

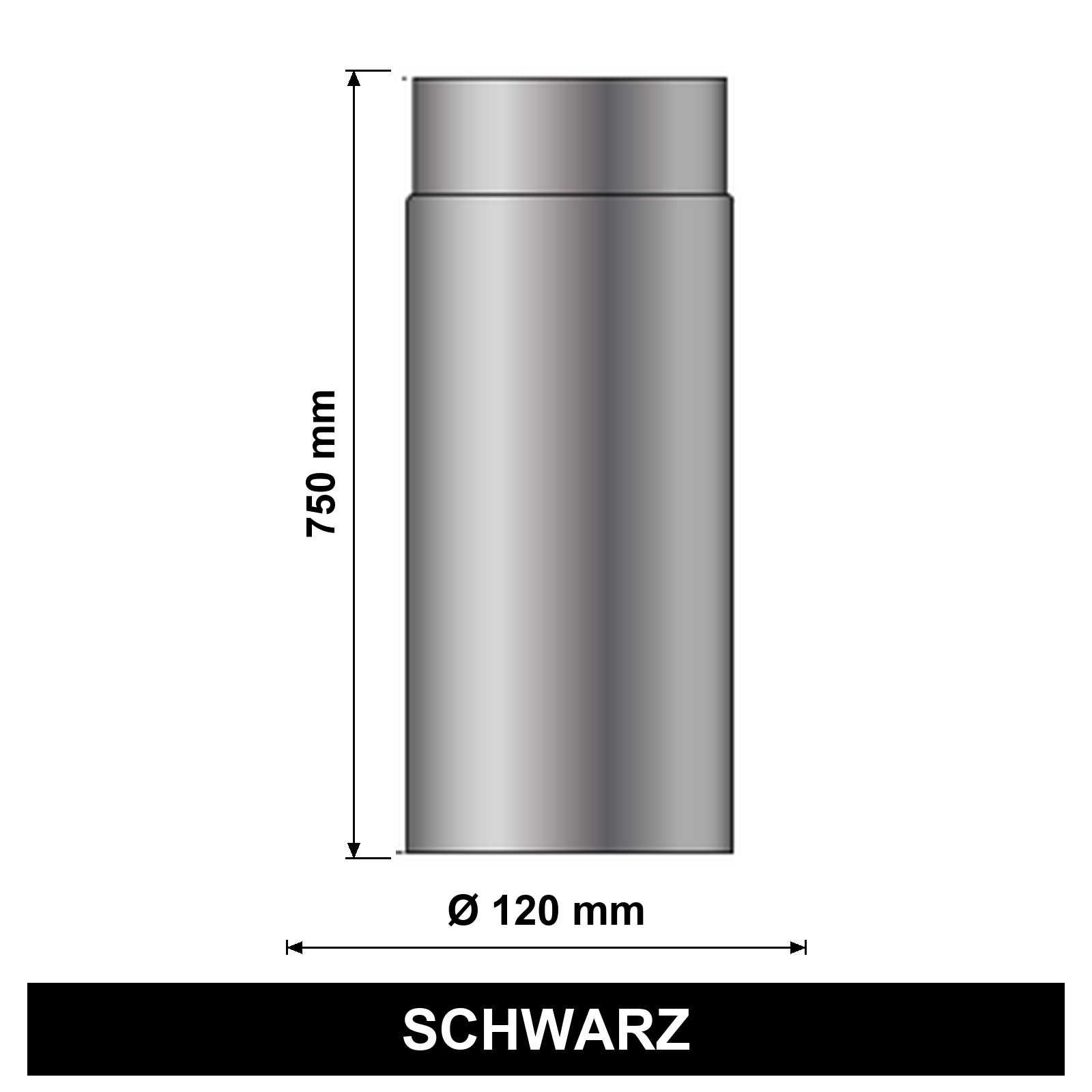

ediFire Ofenrohr Ø 120 mm, 750 mm, schwarz Das ediFire Ofenrohr mit Ø 120 mm und 750 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 120 mm und 750 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433039 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Nennlänge 750 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 120 mm, 750 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

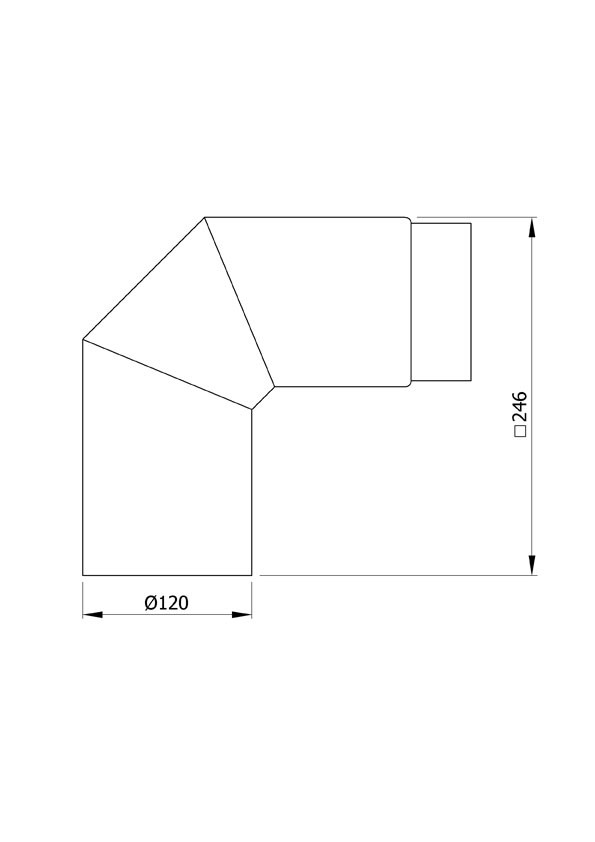

ediFire Bogen 90° Ø 120 mm, schwarz Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 90° Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433543 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 90°, fest Schenkelmaße laut Listung 245 × 245 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 120 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

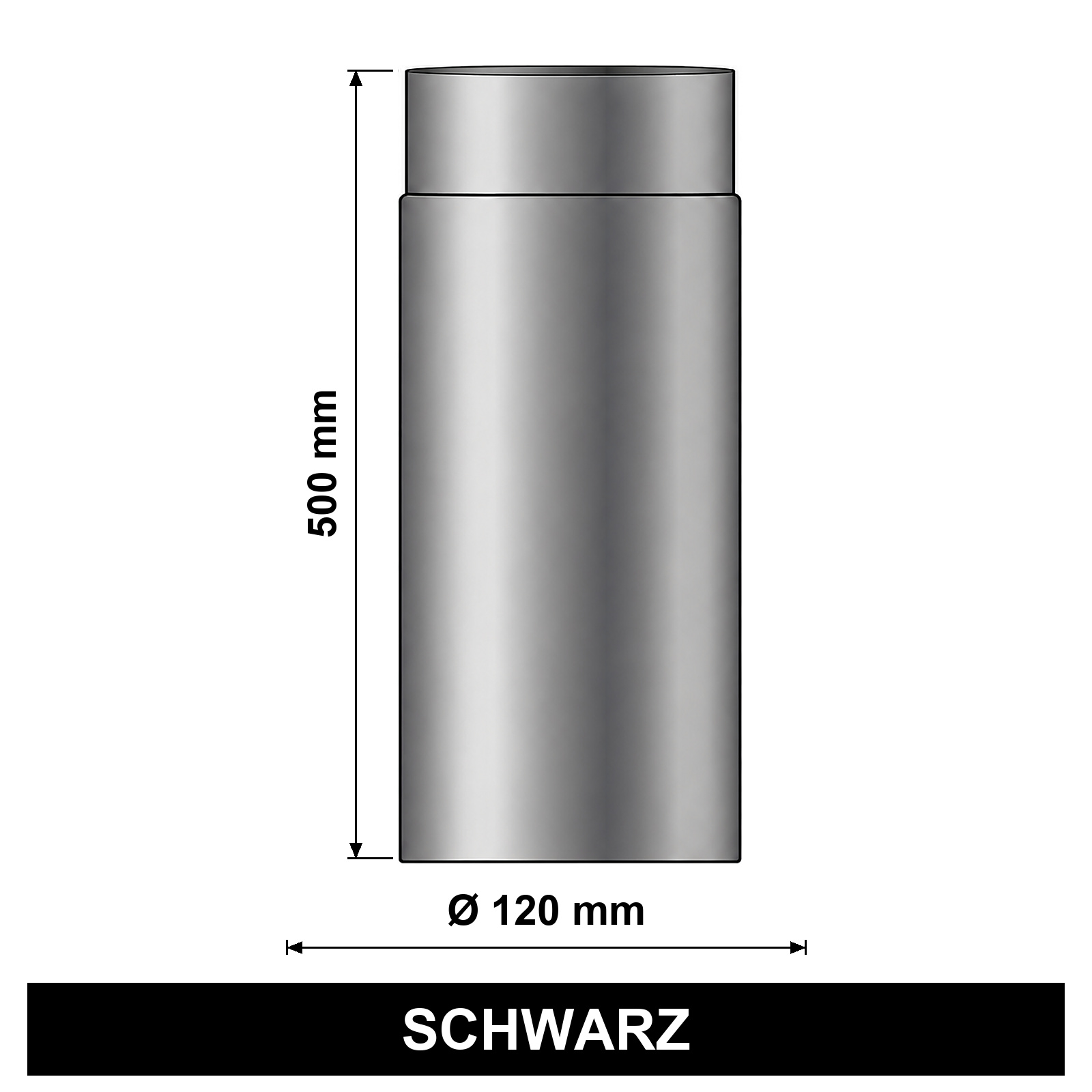

ediFire Ofenrohr Ø 120 mm, 500 mm, schwarz Das ediFire Ofenrohr mit Ø 120 mm und 500 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 120 mm und 500 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433490 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Nennlänge 500 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 120 mm, 500 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

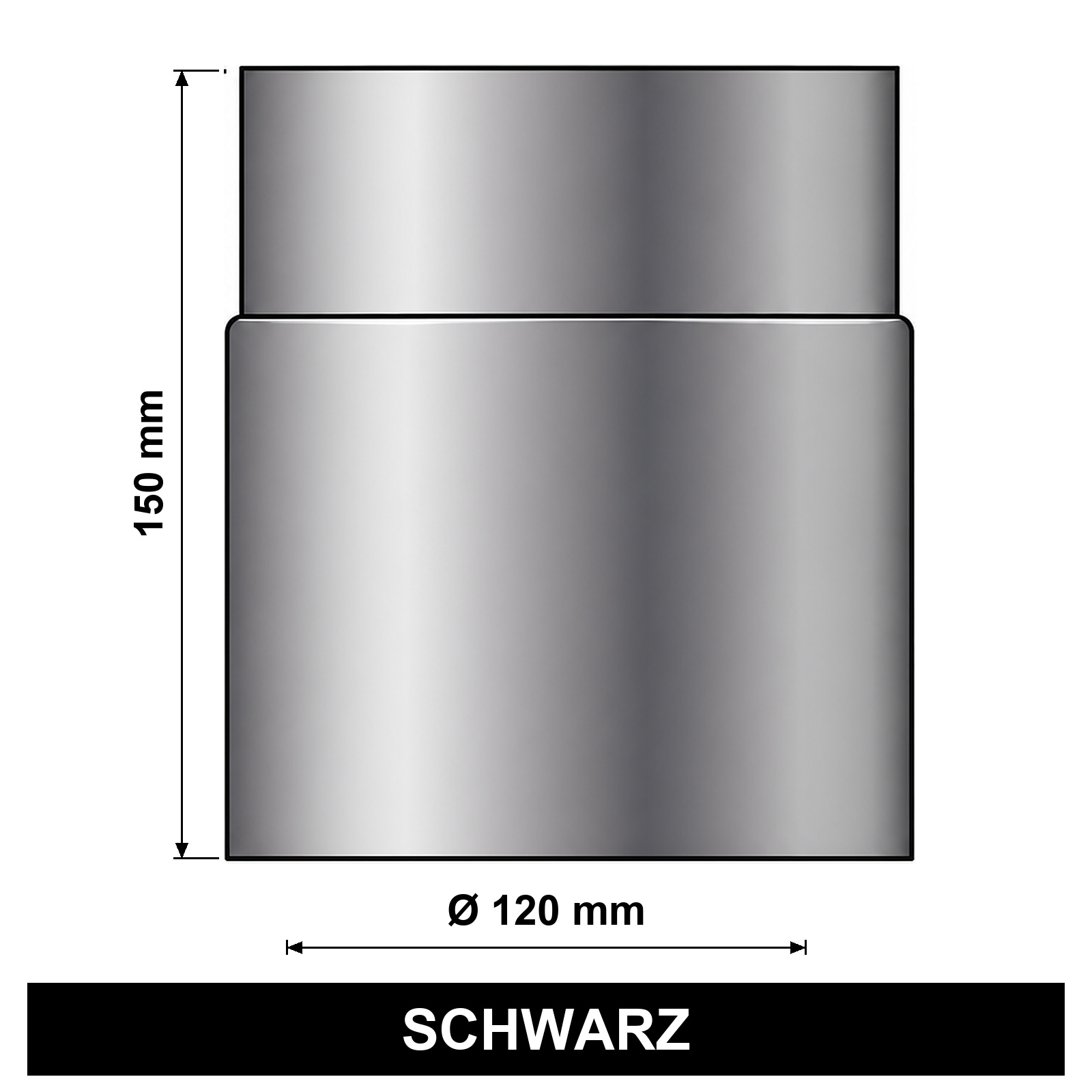

ediFire Ofenrohr Ø 120 mm, 150 mm, schwarz Das ediFire Ofenrohr mit Ø 120 mm und 150 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 120 mm und 150 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433026 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Nennlänge 150 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 120 mm, 150 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

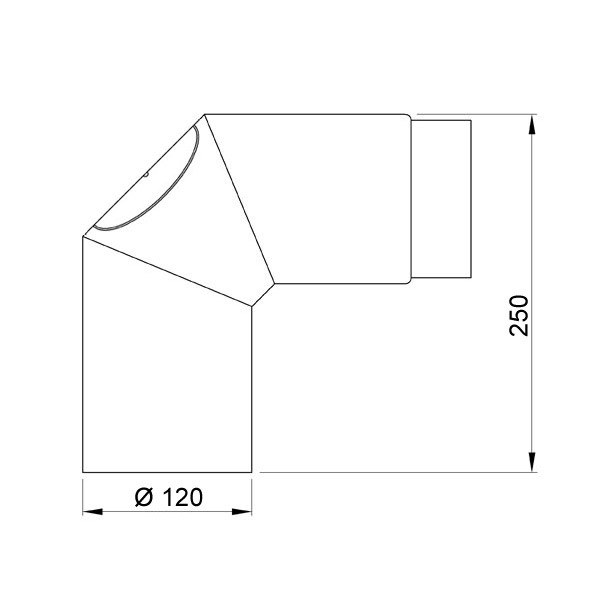

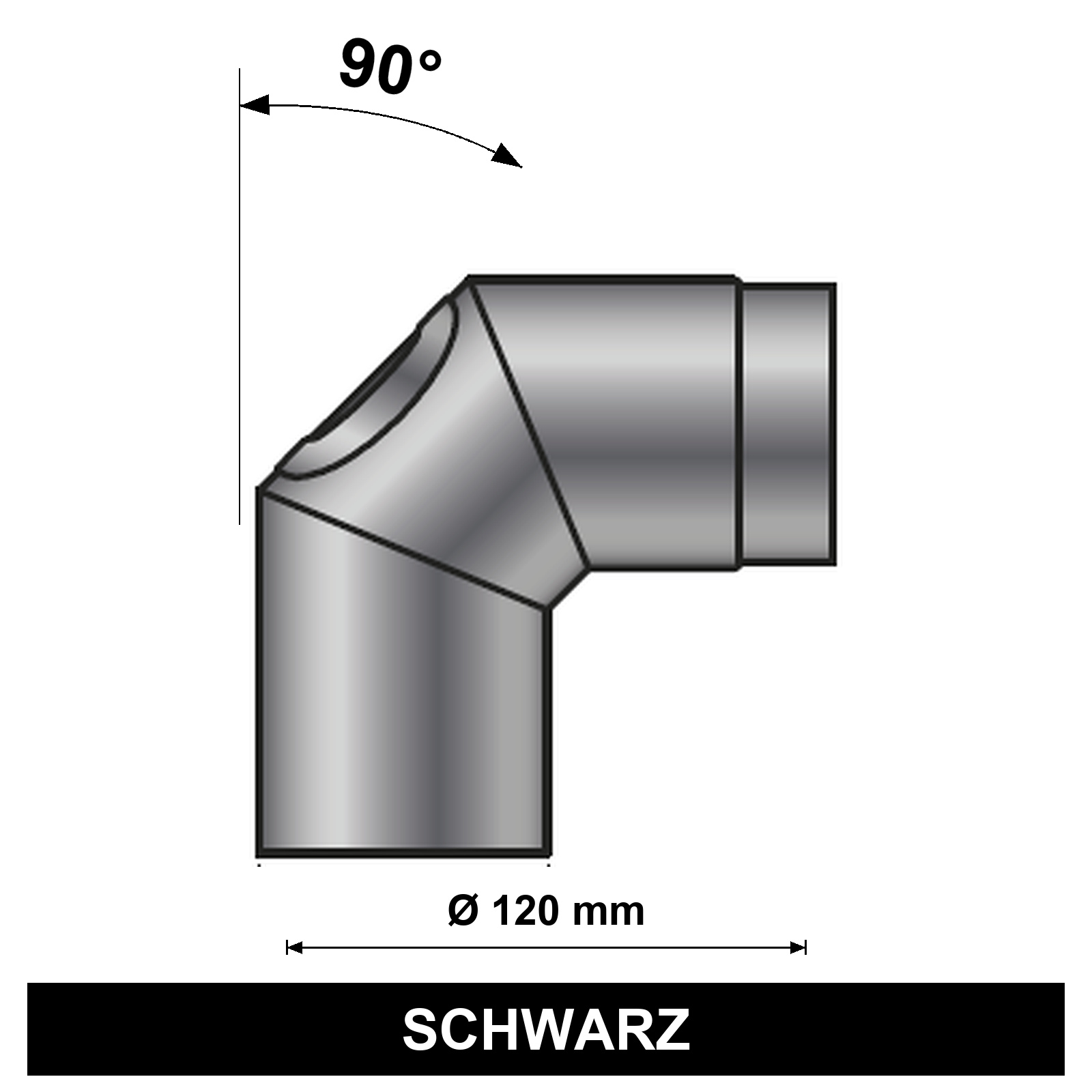

ediFire Bogen 90° Ø 120 mm mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 90° Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433549 Produktart Rauchrohrbogen Reinigungsöffnung Ja Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 90°, fest Schenkelmaße laut Listung 245 × 245 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 120 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

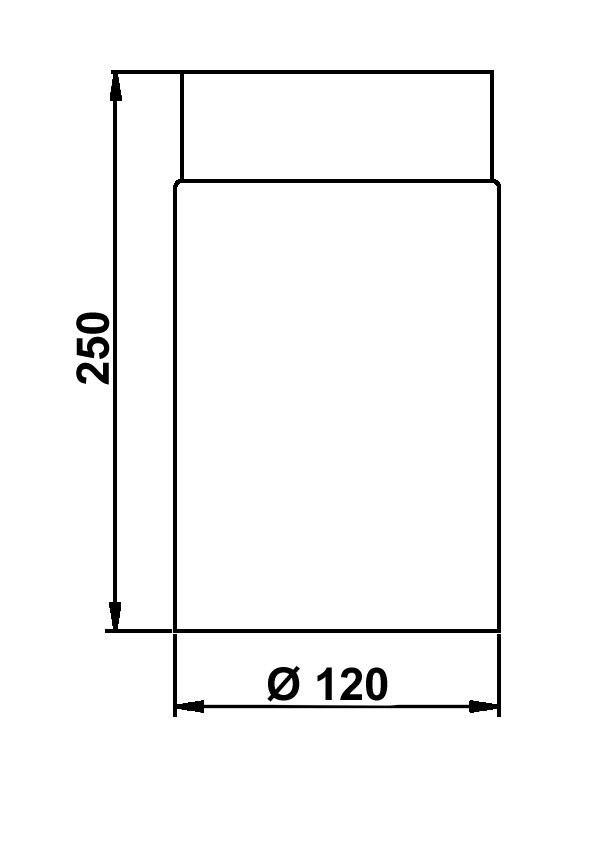

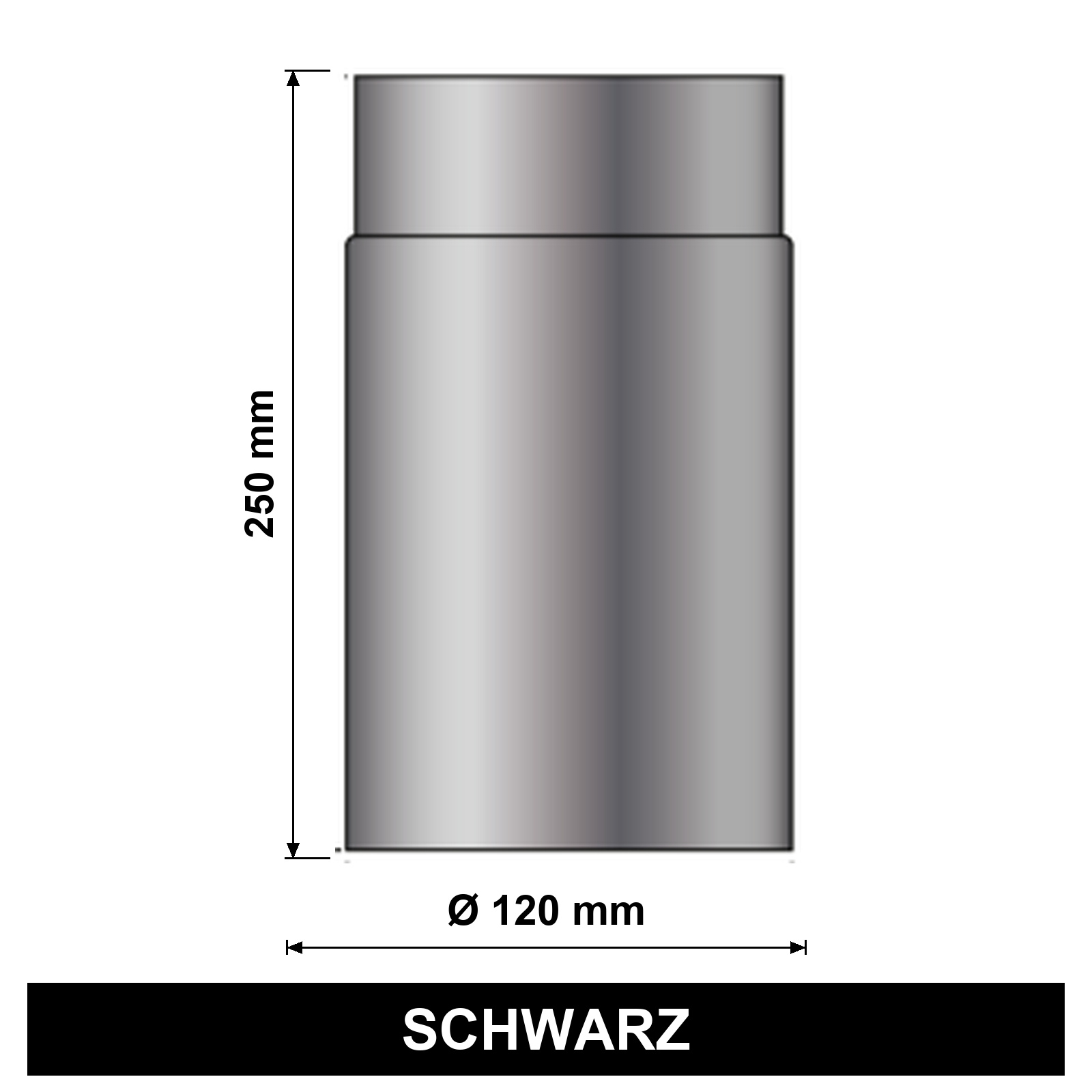

ediFire Ofenrohr Ø 120 mm, 250 mm, schwarz Das ediFire Ofenrohr mit Ø 120 mm und 250 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 120 mm und 250 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433484 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Nennlänge 250 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 120 mm, 250 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

EdiFire Wandfutter Ø 120 mm – 250 mm lang, schwarz und rußbrandbeständig Das EdiFire Wandfutter Ø 120 mm dient zur fachgerechten Durchführung und Aufnahme eines passenden Ofen- beziehungsweise Rauchrohres im Bereich des Schornsteinanschlusses. Mit einer Länge von 250 mm und einer robusten Materialstärke von 2 mm ist das Wandfutter für langlebige Rauchrohrinstallationen ausgelegt. Die schwarze Oberfläche ist mit einem hochtemperaturbeständigen Lack versehen. Das Wandfutter ist für feste und flüssige Brennstoffe, den Unterdruckbetrieb sowie Abgastemperaturen der Temperaturklasse T600 vorgesehen. Die rußbrandbeständige Ausführung eignet sich damit ideal für anspruchsvolle Ofen- und Kamininstallationen. Vorteile des EdiFire Wandfutters im Überblick Wandfutter für Ofen- und Rauchrohre mit Ø 120 mm Länge 250 mm Robustes Stahlblech mit 2 mm Materialstärke Schwarze hochtemperaturbeständige Oberfläche Temperaturklasse T600 Rußbrandbeständige Verbindungsleitung Für feste und flüssige Brennstoffe geeignet Für Unterdruckbetrieb vorgesehen Stecksystem mit Einzug Made in Europe Für Rauchrohranschlüsse mit Ø 120 mm Das Wandfutter ist speziell für Rauchrohrsysteme mit einem Nenndurchmesser von 120 mm ausgelegt. Es wird in die entsprechende Wand- beziehungsweise Schornsteinöffnung eingesetzt und bildet die Aufnahme für das angeschlossene Ofenrohr. Durch das Stecksystem mit Einzug lassen sich passende Rauchrohrkomponenten sauber und stabil miteinander verbinden. Die tatsächliche Ausführung des Anschlusses muss auf die jeweilige Feuerstätte, den Schornstein und die örtlichen baulichen Gegebenheiten abgestimmt werden. Robustes 2 mm Stahlblech Das EdiFire Wandfutter besteht aus 2 mm starkem Stahlblech. Diese robuste Materialausführung ist speziell für den Einsatz im Bereich von Rauchgas- und Feuerungsanlagen vorgesehen. Mit einer Gesamtlänge von 250 mm eignet sich das Wandfutter für entsprechend dimensionierte Wand- und Schornsteinanschlüsse. Das Gewicht beträgt ca. 1,1 kg. Temperaturklasse T600 und rußbrandbeständig Das Wandfutter entspricht der Temperaturklasse T600 und ist damit für Abgastemperaturen bis 600 °C ausgelegt. Zusätzlich ist die Verbindungsleitung rußbrandbeständig. Diese Eigenschaften machen das Wandfutter zu einer geeigneten Komponente für Rauchrohrsysteme von Kaminöfen und anderen geeigneten Feuerstätten. Für feste und flüssige Brennstoffe Das Wandfutter ist laut Produktspezifikation sowohl für feste als auch flüssige Brennstoffe vorgesehen. Der Betrieb erfolgt im Unterdruckbereich. Vor der Installation muss geprüft werden, ob die technischen Anforderungen des Wandfutters mit der jeweiligen Feuerstätte und dem vorhandenen Schornsteinsystem übereinstimmen. Schwarze Hochtemperaturbeschichtung Die schwarze Oberfläche ist mit einem hochtemperaturbeständigen Senotherm UHT-Hydro Umweltlack beschichtet. Dieser wasserbasierte Speziallack ist für thermisch belastete Ofen- und Rauchrohrbauteile entwickelt. Die schwarze Oberfläche ermöglicht eine optisch passende Kombination mit schwarzen Kaminöfen und Rauchrohren. Technische Daten EdiFire Wandfutter Ø 120 mm Abmessungen & Gewicht Durchmesser Ø 120 mm Länge 250 mm Produktmaße ca. 140 x 140 x 250 mm Gewicht ca. 1,1 kg Ausführung Marke EdiFire Produkttyp Wandfutter für Ofen- und Rauchrohre Hersteller-Artikelnummer 19127 EAN 9005249076916 Material Stahlblech Materialstärke 2 mm Farbe schwarz Oberfläche hochtemperaturbeständiger Senotherm UHT-Hydro Lack Verbindung Stecksystem mit Einzug Herstellung Made in Europe Technische Daten Temperaturklasse T600 Max. Abgastemperatur bis 600 °C Rußbrandbeständig ja Betriebsweise Unterdruckbetrieb Geeignet für feste Brennstoffe ja Geeignet für flüssige Brennstoffe ja Einsatzbereich Kaminöfen ja Feuerstätten ja Rauchrohrsysteme ja, Ø 120 mm Schornsteinanschluss Aufnahme und Durchführung des Rauchrohres Hinweise zur Montage Nur mit geeigneten Rauchrohrkomponenten mit Ø 120 mm verwenden. Das Wandfutter muss fachgerecht und dauerhaft im Wand- beziehungsweise Schornsteinanschluss befestigt werden. Alle Rohrverbindungen müssen stabil und dicht ausgeführt werden. Die Vorgaben der angeschlossenen Feuerstätte sind zu beachten. Die vorgeschriebenen Abstände zu brennbaren Bauteilen müssen eingehalten werden. Die Ausführung der Rauchrohrleitung und des Schornsteinanschlusses sollte mit dem zuständigen Schornsteinfeger abgestimmt werden. Wichtiger Hinweis Wandfutter und Rauchrohrkomponenten sind sicherheitsrelevante Bestandteile einer Feuerungsanlage. Vor der Montage müssen insbesondere Rohrdurchmesser, Temperaturklasse, Betriebsweise und die Eignung für die jeweilige Feuerstätte geprüft werden. Zubehör für Kaminöfen Eventuell abgebildete Rauchrohre, Rosetten, Anschlussstücke oder weitere Komponenten sind nicht automatisch im Lieferumfang enthalten und müssen bei Bedarf separat bestellt werden.

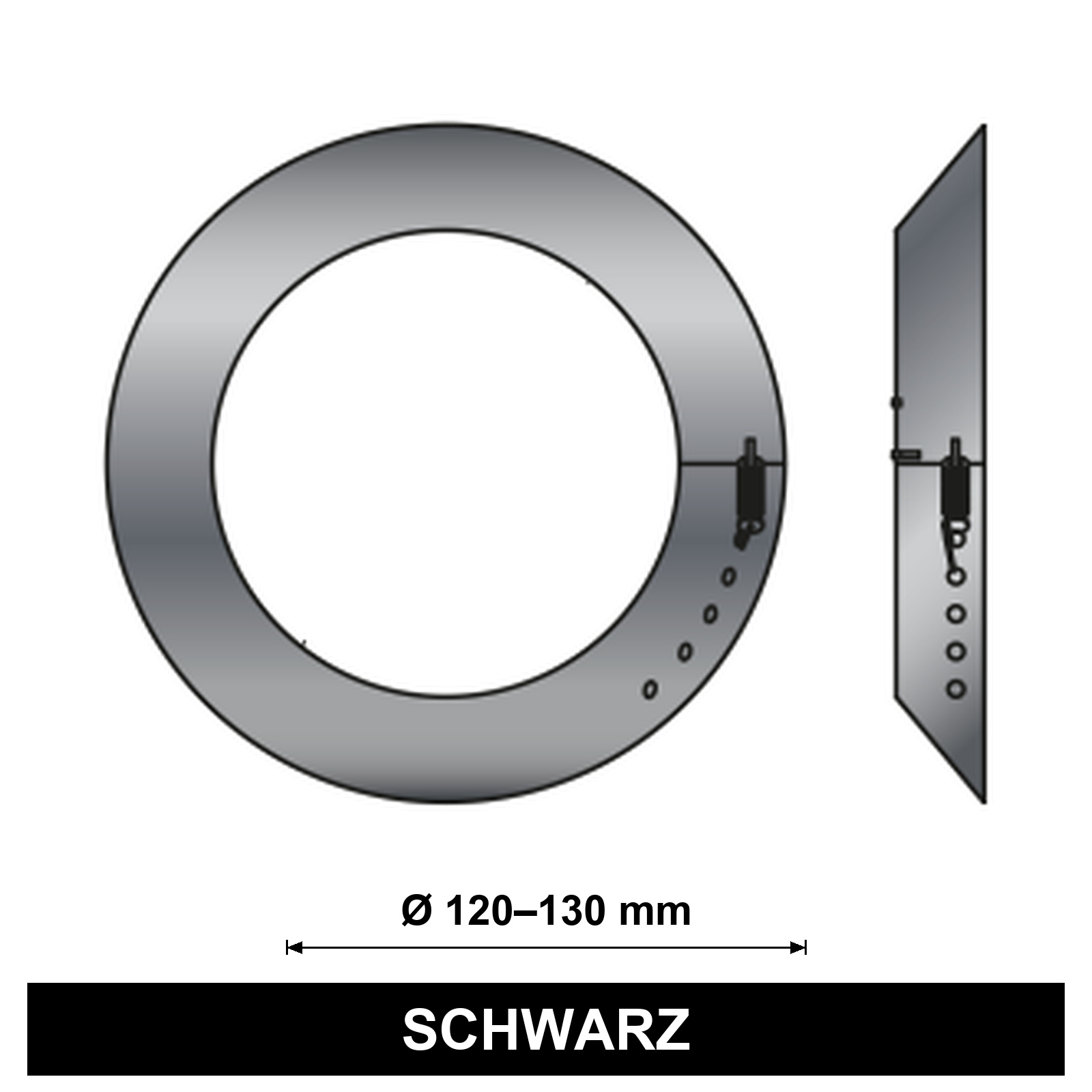

ediFire verstellbare Rosette für Ø 120–130 mm, schwarz Die ediFire Rosette mit Ø 120–130 mm deckt den Bereich rund um einen passenden Rauchrohr- oder Wandfutteranschluss optisch ab. Sie schafft einen sauberen Übergang zwischen Anschluss und Wandfläche. Die Rosette dient der Verkleidung. Sie dichtet den Abgasweg nicht ab und ersetzt weder ein Wandfutter noch eine vorgeschriebene Brandschutzmaßnahme. Ihre Vorteile Sauberer optischer Wandabschluss Ø 120–130 mm Verstellbare Ausführung Produkt und Ausführung Marke ediFire Artikelnummer 433274 Produktart Rosette Material Stahl Farbe Schwarz Oberfläche Lackiert Abmessungen und Anschlüsse Anwendungsbereich laut Listung Ø 120–130 mm Ausführung Verstellbar Lieferumfang 1 × ediFire verstellbare Rosette, Ø 120–130 mm, schwarz Hinweise zur Planung und Montage Vergleichen Sie den Öffnungsdurchmesser mit dem tatsächlichen Außenmaß des Bauteils, über das die Rosette geschoben wird. Eine Rosettenöffnung von beispielsweise 155 mm ist nicht automatisch ein Rauchrohranschluss DN 155. Prüfen Sie, ob der Außendurchmesser den abzudeckenden Wandbereich vollständig überdeckt. Dichtungen und Brandschutz bleiben separat zu planen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

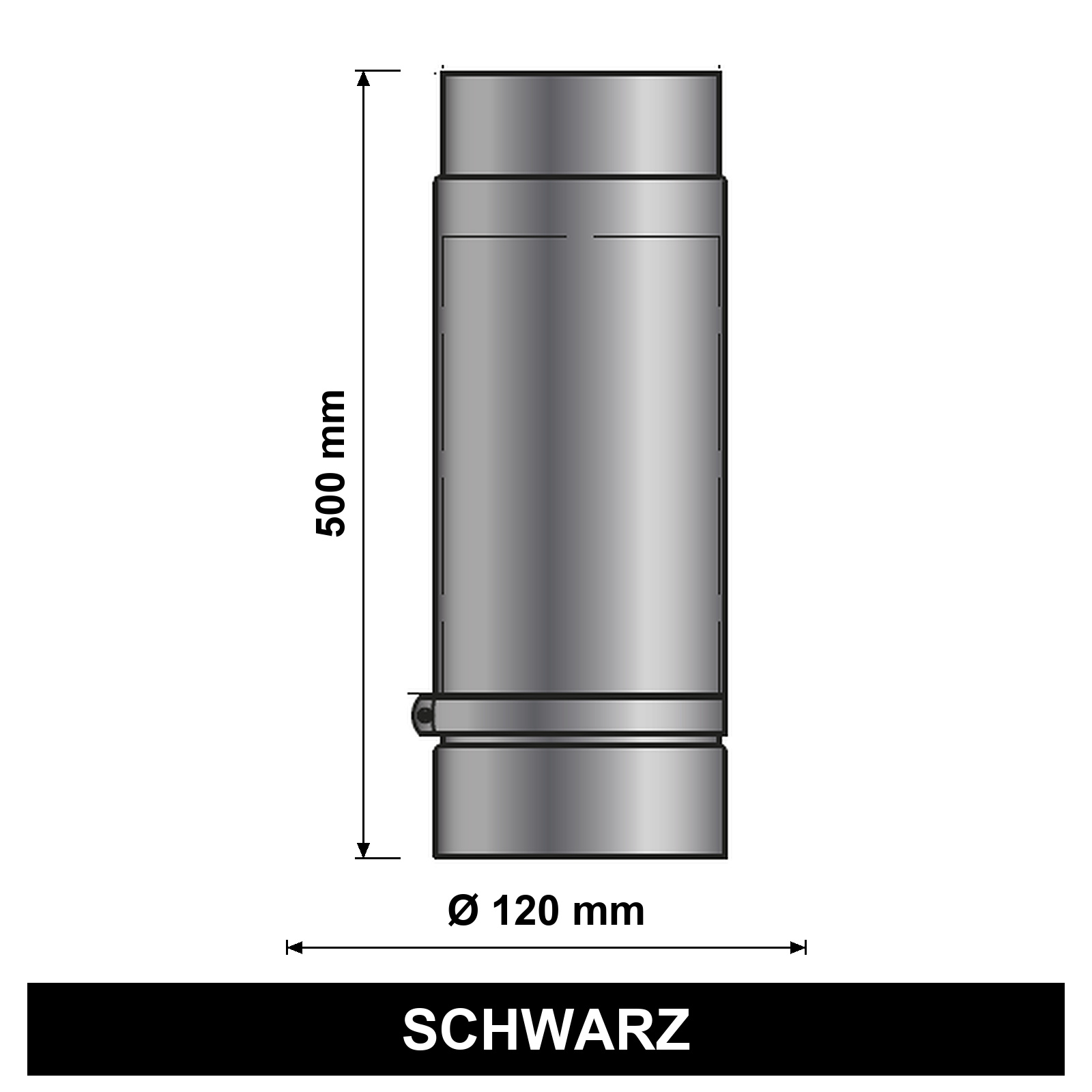

ediFire Teleskoprohr Ø 120 mm, 500-mm-Ausführung, schwarz Das ediFire Teleskoprohr mit Ø 120 mm ermöglicht eine Längenanpassung innerhalb der Rauchrohrverbindung. Die ineinanderschiebbaren Rohrabschnitte helfen, den Abstand zwischen vorhandenen Anschlüssen auszugleichen. Die Bezeichnung „500 mm“ beschreibt die Baugröße des Rohrabschnitts. Die Herstellerzeichnung weist für diese Ausführung eine verstellbare Gesamtlänge von 600 bis 900 mm aus. Planen Sie zusätzlich die Steckverbindungen zu den anschließenden Bauteilen ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Längenanpassung durch teleskopierbare Rohrabschnitte Anschluss Ø 120 mm 600–900 mm Gesamtlänge laut Zeichnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433070 Produktart Teleskoprohr Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Baugröße 500 mm Verstellbare Gesamtlänge laut Zeichnung 600–900 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Teleskoprohr Ø 120 mm, 500-mm-Ausführung, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Erforderliche Überdeckung und Befestigung der Schiebeteile beachten. Nicht über den vorgesehenen Verstellbereich hinaus ausziehen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

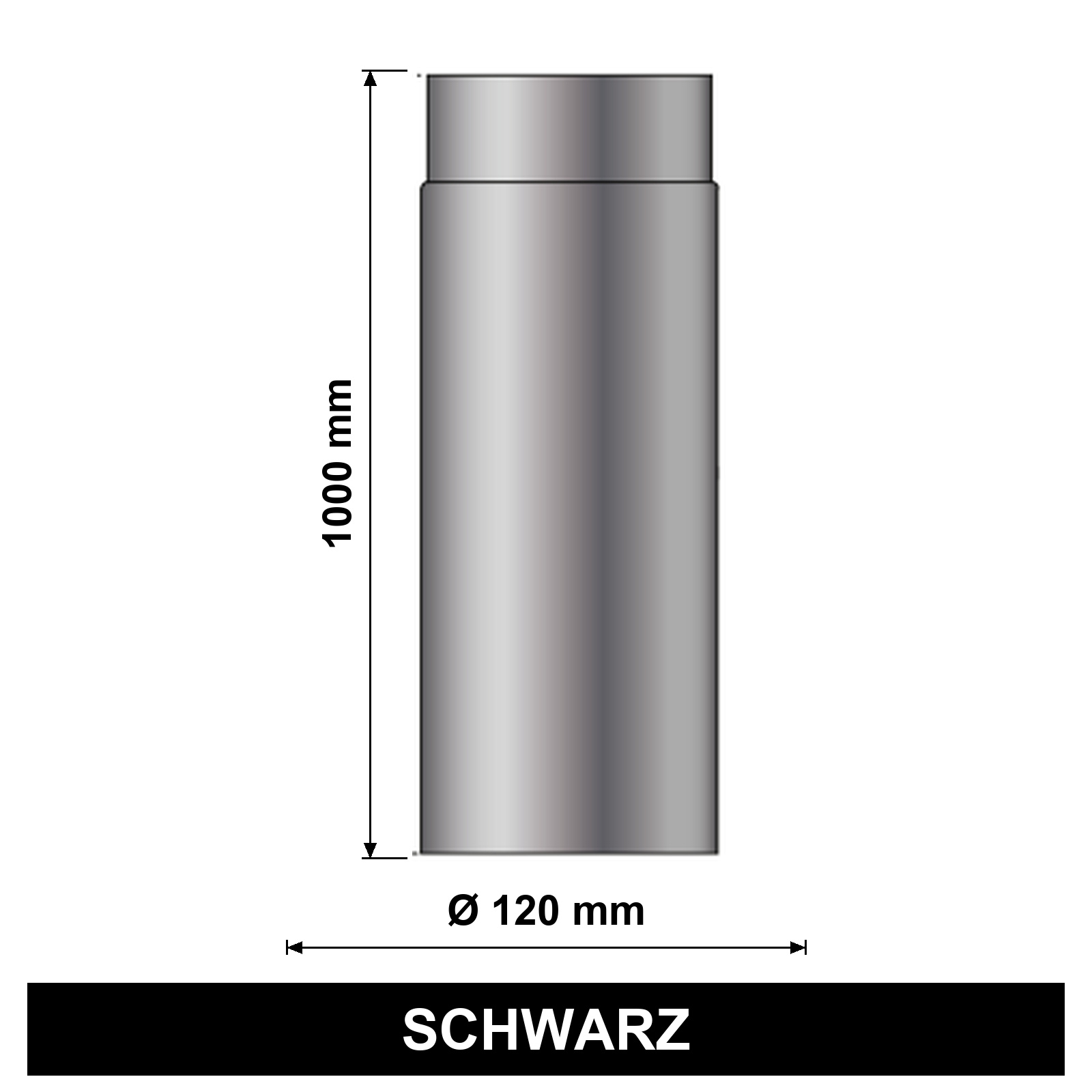

ediFire Ofenrohr Ø 120 mm, 1000 mm, schwarz Das ediFire Ofenrohr mit Ø 120 mm und 1000 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 120 mm und 1000 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433497 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Nennlänge 1000 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 120 mm, 1000 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

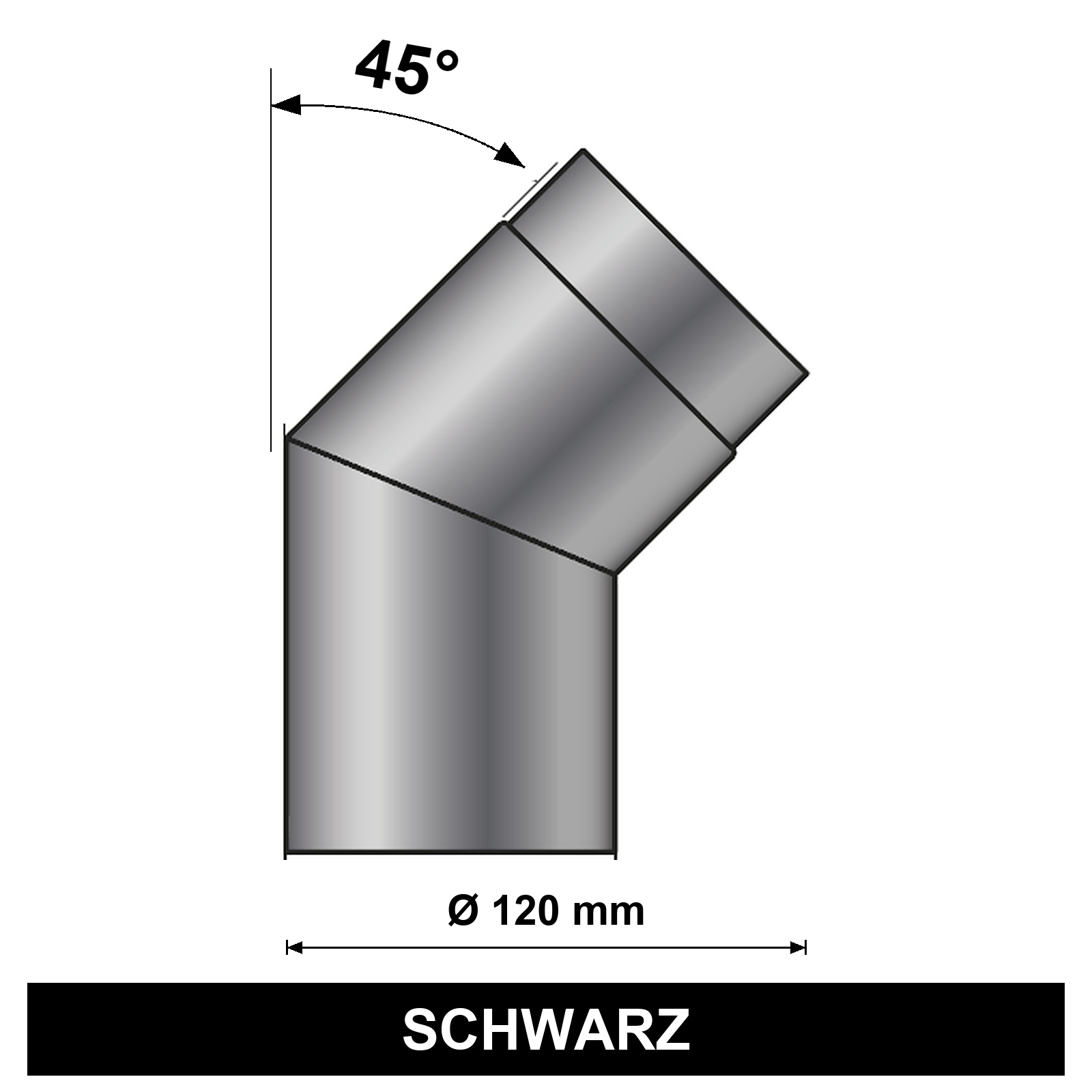

ediFire Bogen 45° Ø 120 mm, schwarz Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 45° ist für eine entsprechend geplante Rohrführung vorgesehen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 45° Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433510 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 45°, fest Schenkelmaße laut Listung 160 × 160 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 45°, Ø 120 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

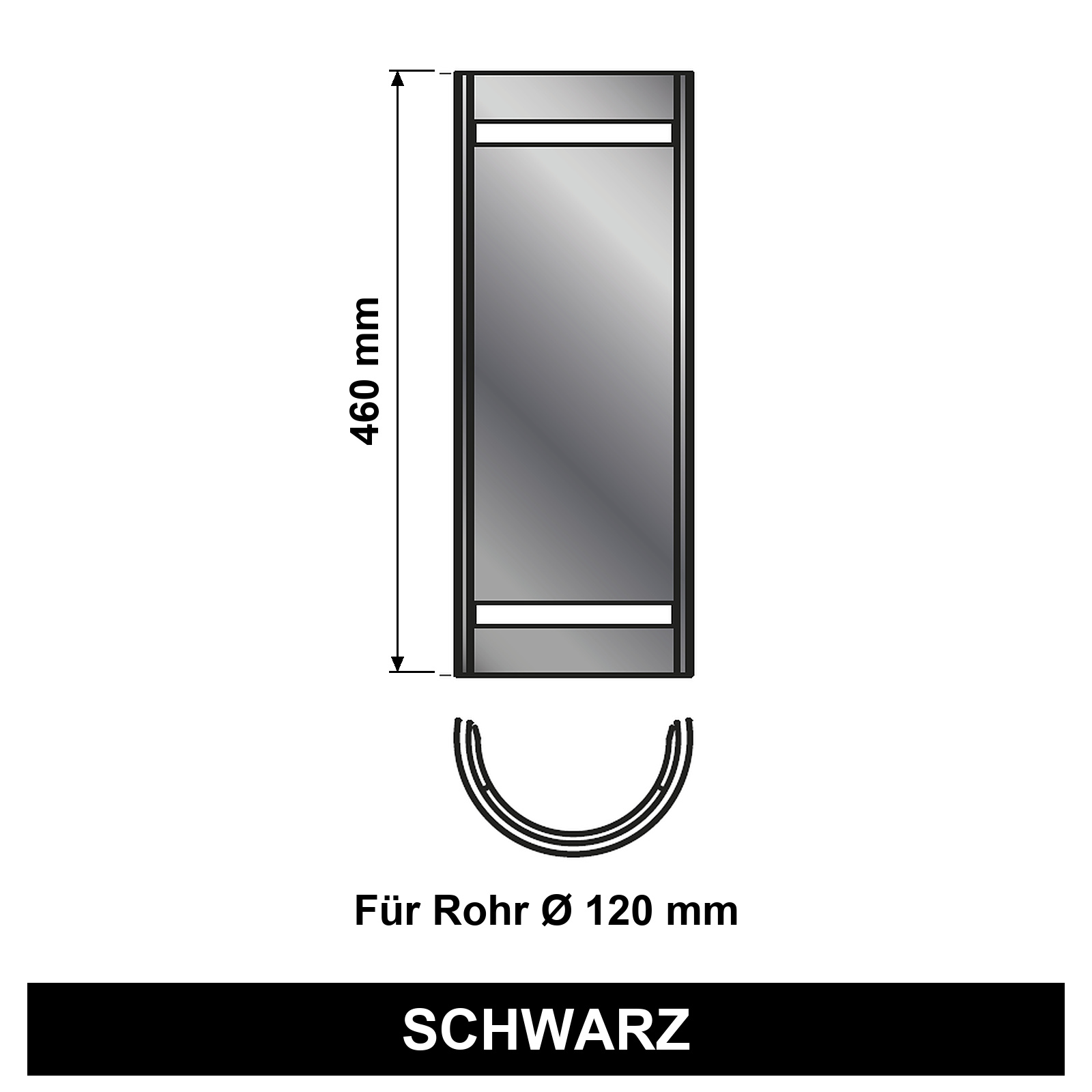

ediFire Doppel-Hitzeschutz Rohr Ø 120 mm, schwarz Der ediFire Hitzeschutz wird außen an einem passenden geraden Ofenrohr mit Ø 120 mm angebracht. Er schirmt die Wärmestrahlung im geschützten Bereich ab. Diese Ausführung besitzt einen doppelten Hitzeschutz. Das eigentliche Rauchrohr beziehungsweise der Bogen gehört nicht zum Lieferumfang. Ihre Vorteile Für passende Rohre Ø 120 mm Doppelte Abschirmung 460 mm Länge Produkt und Ausführung Marke ediFire Artikelnummer 433212 Produktart Hitzeschutz für Ofenrohr Ausführung Doppelter Hitzeschutz Material Stahl Farbe Schwarz Oberfläche Lackiert Abmessungen und Anschlüsse Passender Rohr-Nenndurchmesser 120 mm Außenmaß Ø laut Zeichnung 195 mm Länge 460 mm Einsatz und technische Eigenschaften Mindestabstand G laut Katalog 300 mm – nur bei bestimmungsgemäßer Montage in der ausgewiesenen Schutzrichtung Lieferumfang 1 × ediFire doppelter Hitzeschutz für Rohr Ø 120 mm, schwarz Hinweise zur Planung und Montage Die Angabe 300 mm gilt für die im Katalog beschriebene Kombination und Montage. Sie ist keine pauschale Freigabe für jede Einbaulage oder jede benachbarte Fläche. Beachten Sie die Montagevorgaben und lassen Sie die konkrete Einbausituation prüfen. Der Hitzeschutz ist keine gedämmte Wanddurchführung und ersetzt keinen vorgeschriebenen Brandschutzaufbau. Rohrgeometrie, Halterung und Schutzrichtung müssen zum Bauteil passen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

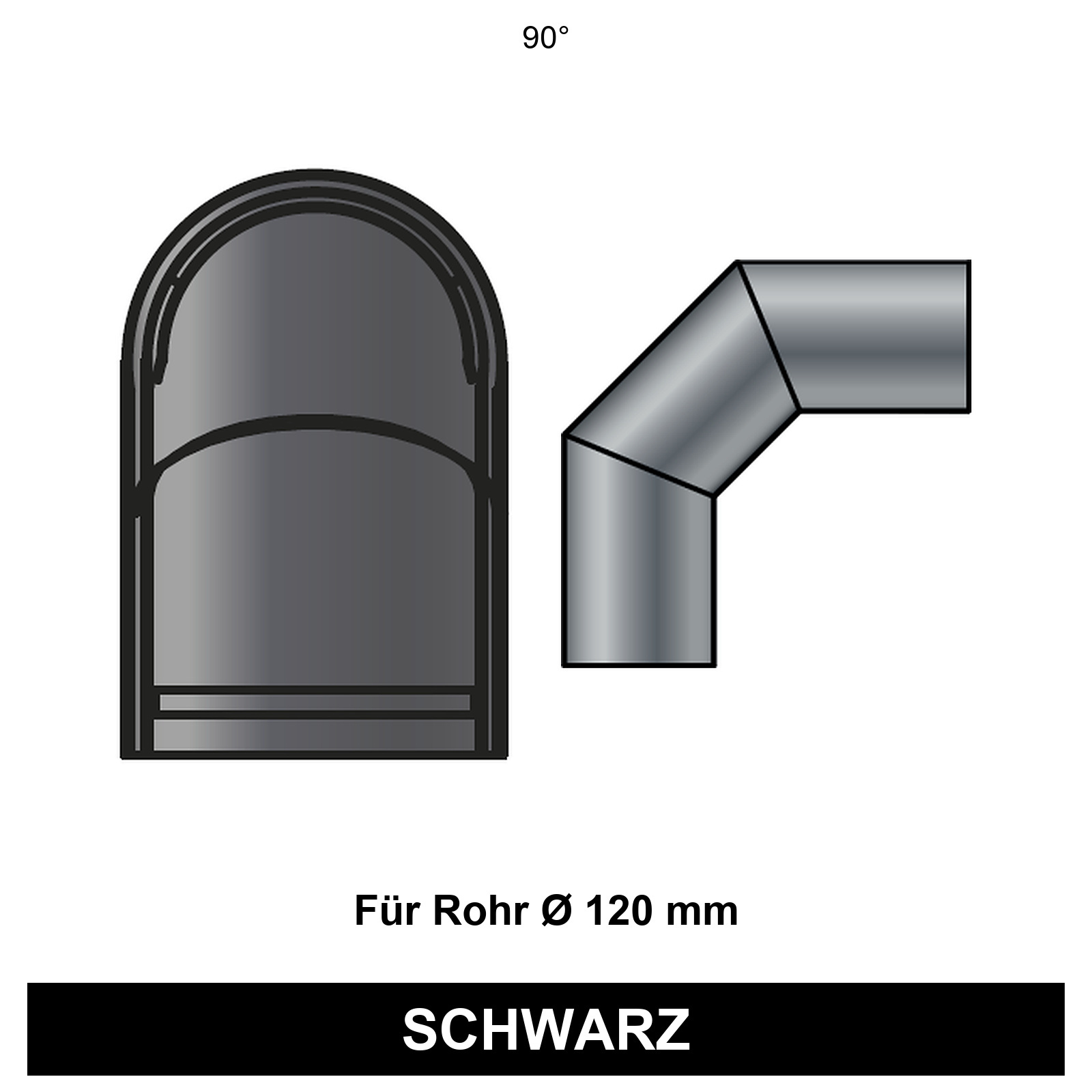

ediFire Doppel-Hitzeschutz 90°-Bogen Ø 120 mm, schwarz Der ediFire Hitzeschutz wird außen an einem passenden dreiteiligen 90°-Rauchrohrbogen mit Ø 120 mm angebracht. Er schirmt die Wärmestrahlung im geschützten Bereich ab. Diese Ausführung besitzt einen doppelten Hitzeschutz. Das eigentliche Rauchrohr beziehungsweise der Bogen gehört nicht zum Lieferumfang. Ihre Vorteile Für passende dreiteilige 90°-Bögen Ø 120 mm Doppelte Abschirmung 281 mm Maß H Produkt und Ausführung Marke ediFire Artikelnummer 433209 Produktart Hitzeschutz für 90°-Bogen Ausführung Doppelter Hitzeschutz Material Stahl Farbe Schwarz Oberfläche Lackiert Abmessungen und Anschlüsse Passender Rohr-Nenndurchmesser 120 mm Außenmaß Ø laut Zeichnung 195 mm Maß H laut Zeichnung 281 mm Einsatz und technische Eigenschaften Mindestabstand G laut Katalog 300 mm – nur bei bestimmungsgemäßer Montage in der ausgewiesenen Schutzrichtung Lieferumfang 1 × ediFire doppelter Hitzeschutz für 90°-Bogen Ø 120 mm, schwarz Hinweise zur Planung und Montage Die Angabe 300 mm gilt für die im Katalog beschriebene Kombination und Montage. Sie ist keine pauschale Freigabe für jede Einbaulage oder jede benachbarte Fläche. Beachten Sie die Montagevorgaben und lassen Sie die konkrete Einbausituation prüfen. Der Hitzeschutz ist keine gedämmte Wanddurchführung und ersetzt keinen vorgeschriebenen Brandschutzaufbau. Rohrgeometrie, Halterung und Schutzrichtung müssen zum Bauteil passen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

EdiFire Ofenrohr-Bogen 90° Ø 120 mm – feueraluminiert mit Reinigungstür Der EdiFire Ofenrohr-Bogen 90° ist ein robuster Rauchrohrbogen für die fachgerechte Verbindung von Kaminofen und Schornstein. Mit einem Durchmesser von 120 mm eignet sich der Bogen für entsprechend dimensionierte Ofenrohrsysteme. Gefertigt aus feueraluminiertem Stahlblech bietet der Ofenrohrbogen eine widerstandsfähige Oberfläche für den Einsatz im Bereich von Feuerstätten. Die silberfarbene Ausführung eignet sich besonders für technisch oder klassisch gestaltete Ofeninstallationen. Vorteile des EdiFire Ofenrohr-Bogens im Überblick 90°-Ofenrohrbogen für Kaminöfen und Feuerstätten Durchmesser Ø 120 mm Aus feueraluminiertem Stahlblech Wandstärke ca. 0,6 mm Mit praktischer Reinigungstür Punktgeschweißte und gefalzte Konstruktion Silberfarbene Metalloberfläche Robuste Ausführung für Rauchrohrsysteme Für passende Steckverbindungen geeignet Reinigungsöffnung erleichtert Wartung und Pflege 90°-Bogen für den Kaminofenanschluss Der EdiFire Rauchrohrbogen ermöglicht eine Richtungsänderung der Abgasleitung um 90°. Dadurch lässt sich die Rauchrohrführung an die baulichen Gegebenheiten zwischen Feuerstätte und Schornstein anpassen. Mit einem Anschlussdurchmesser von 120 mm ist der Bogen für Ofenrohre und Feuerstätten mit entsprechendem Rauchrohranschluss vorgesehen. Bei der Zusammenstellung des Rauchrohrsystems ist auf passende Durchmesser und kompatible Rohrkomponenten zu achten. Feueraluminiertes Stahlblech Der Ofenrohrbogen besteht aus Stahlblech mit feueraluminierter Oberfläche. Diese Ausführung ist für die thermische Beanspruchung im Bereich von Feuerstätten und Rauchgasleitungen vorgesehen. Die Wandstärke beträgt ca. 0,6 mm. Die Konstruktion ist punktgeschweißt und gefalzt und verbindet damit ein geringes Gewicht mit einer stabilen Bauweise. Mit Reinigungstür für einfache Wartung Der EdiFire Ofenrohr-Bogen ist mit einer integrierten Reinigungstür ausgestattet. Über diese Öffnung können Ablagerungen und Verbrennungsrückstände im Rauchrohrsystem leichter erreicht und entfernt werden. Dadurch wird die regelmäßige Reinigung und Wartung der Rauchgasführung erleichtert, ohne dass der komplette Rohrbogen demontiert werden muss. Für passende Ofenrohrsysteme mit Ø 120 mm Der Ofenrohrbogen ist für Rauchrohrsysteme mit einem Nenndurchmesser von 120 mm vorgesehen. Er kann mit geeigneten Ofenrohren, Wandfuttern und weiteren Verbindungselementen gleicher Dimension kombiniert werden. Die tatsächliche Ausführung der Rauchrohrleitung muss immer auf die jeweilige Feuerstätte, den Schornstein und die örtlichen baulichen Gegebenheiten abgestimmt werden. Technische Daten EdiFire Ofenrohr-Bogen 90° Produktdaten Marke EdiFire Produkttyp Ofenrohr-Bogen / Rauchrohrbogen Winkel 90° Durchmesser Ø 120 mm Farbe Silber Material & Ausführung Material Stahlblech Oberfläche feueraluminiert Wandstärke ca. 0,6 mm Konstruktion punktgeschweißt und gefalzt Bauweise einwandig / dünnwandig Verbindung Stecksystem für passende Ofenrohrkomponenten Ausstattung Reinigungstür ja Reinigungsöffnung ja Winkel fest 90° Einsatzbereich Kaminöfen ja Feuerstätten ja Rauchgasführung Verbindung zwischen Feuerstätte und Schornstein Geeigneter Rohrdurchmesser 120 mm Hinweise zur Montage Nur mit passenden Ofenrohrkomponenten mit Ø 120 mm verwenden. Die Rohrverbindungen müssen stabil und dicht ausgeführt werden. Die Reinigungstür muss nach der Montage zugänglich bleiben. Die Mindestabstände zu brennbaren Bauteilen sind einzuhalten. Die Montagehinweise der angeschlossenen Feuerstätte müssen beachtet werden. Die Rauchrohrführung sollte vor der Inbetriebnahme mit dem zuständigen Schornsteinfeger abgestimmt werden. Wichtiger Hinweis Ofenrohre und Rauchrohrbögen sind sicherheitsrelevante Bauteile einer Feuerungsanlage. Vor der Montage müssen insbesondere Rohrdurchmesser, Materialausführung, Abstände zu brennbaren Bauteilen und die Eignung für die jeweilige Feuerstätte geprüft werden. Zubehör für Kaminöfen Eventuell abgebildetes Zubehör, weitere Rauchrohre, Wandfutter, Rosetten oder Anschlussstücke sind nicht automatisch im Lieferumfang enthalten und müssen bei Bedarf separat bestellt werden.

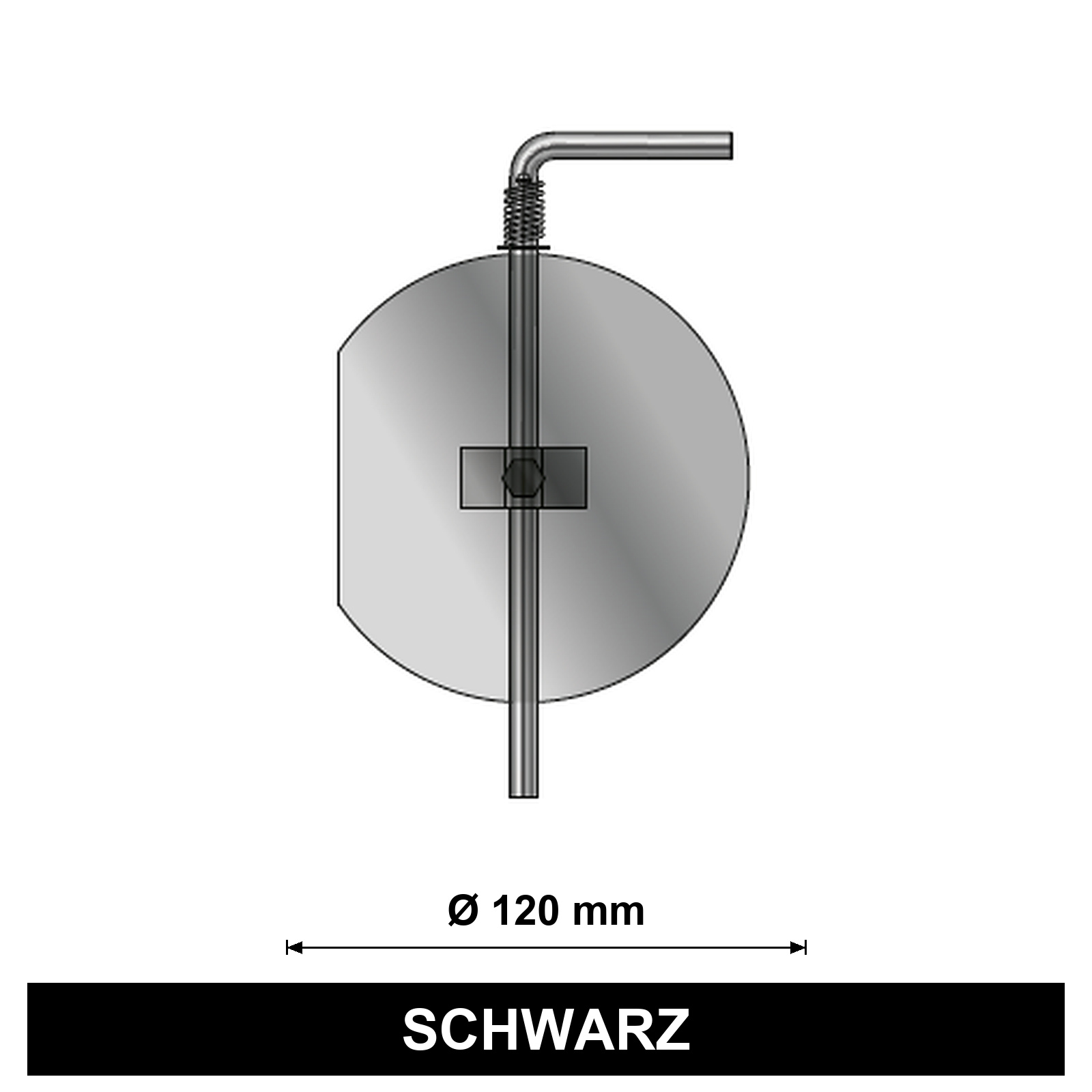

ediFire Drosselklappe für Ofenrohr Ø 120 mm, schwarz Die ediFire Drosselklappe ist für den Einbau in geeignete Ofenrohre mit Ø 120 mm vorgesehen. Mit dem außenliegenden Bediengriff verändern Sie die Stellung der Klappe und damit den freien Abgasquerschnitt. Ø 120 mm bezeichnet das passende Rohr. Die Klappenscheibe selbst hat Ø 100 mm. Die Klappe ist nicht gasdicht schließend und darf nicht als Absperrventil verwendet werden. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Für Ofenrohre Ø 120 mm Manuelle Betätigung über den Griff Komplette Klappe mit Achse und Griff Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433062 Produktart Drosselklappe Ausführung Standard, mit Betätigungsachse und Griff Gasdicht schließend Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Passender Rohr-Nenndurchmesser 120 mm Durchmesser Klappenscheibe D 100 mm Gesamtmaß L entlang der Achse 155 mm Lieferumfang 1 × ediFire Drosselklappe für Ø 120 mm mit Achse und Griff, schwarz Hinweise zur Planung und Montage Prüfen Sie, ob eine Drosselklappe für Ihre Feuerstätte und die vorhandene Abgasanlage vorgesehen und zulässig ist. Beachten Sie die Einbau- und Bedienvorgaben Ihrer Anlage. Die Klappe muss sich frei bewegen lassen. Zu starke Drosselung kann die sichere Abgasabführung beeinträchtigen. Der Bediengriff kann im Betrieb heiß werden. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

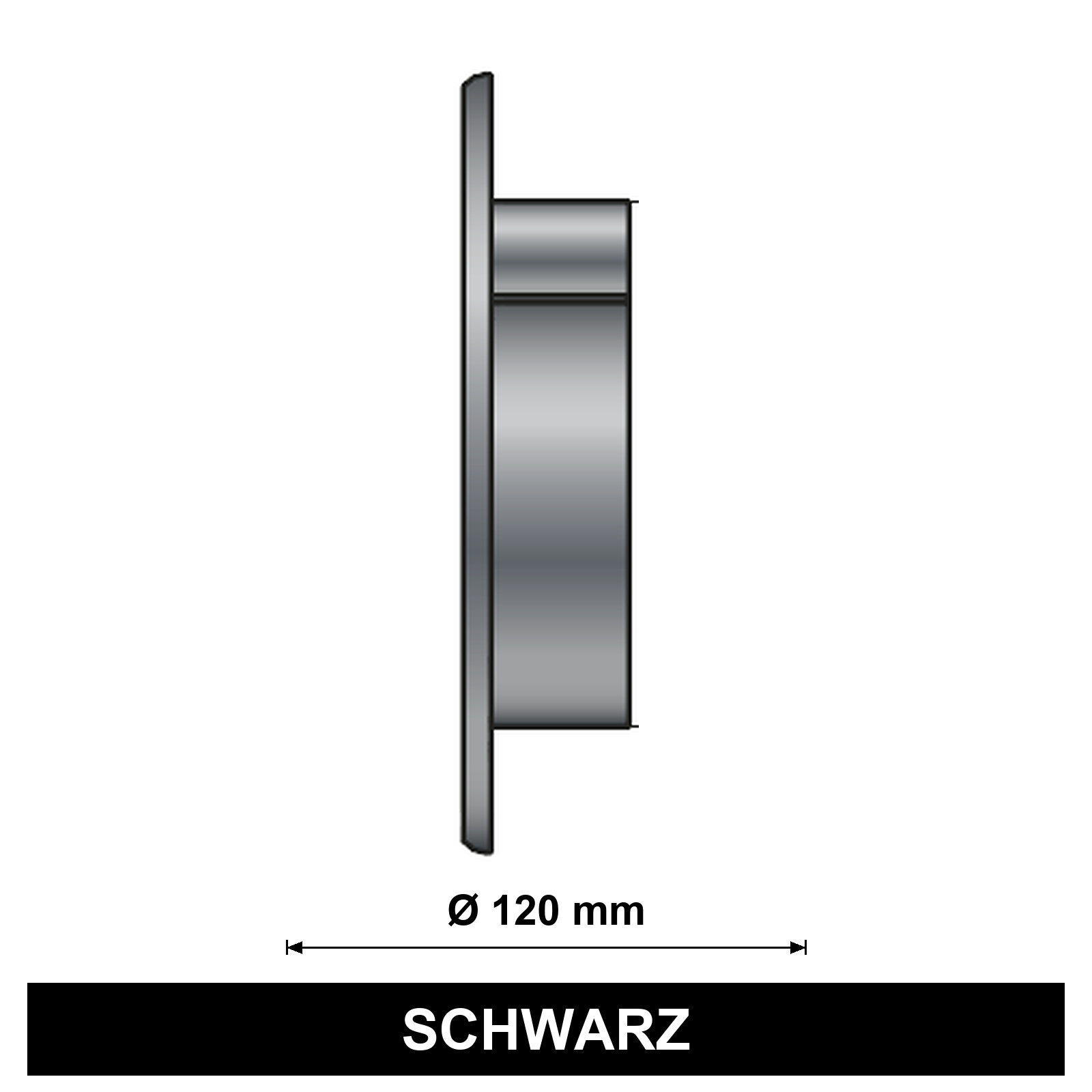

ediFire Blinddeckel für Doppelwandfutter Ø 120 mm, schwarz Der ediFire Blinddeckel ist zum Verschließen eines ungenutzten Anschlusses an einem passenden Doppelwandfutter mit Ø 120 mm vorgesehen. Die lackierte Abdeckung sorgt für einen sauberen Abschluss. Vor der Verwendung müssen Passform und die für Ihre Abgasanlage erforderliche Dichtheit des Verschlusses geprüft werden. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Ihre Vorteile Abdeckung eines ungenutzten Anschlusses Für passendes Doppelwandfutter DN 120 Einstecktiefe 40 mm Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433226 Produktart Blinddeckel für Doppelwandfutter Material Stahl Farbe Schwarz Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Passendes Doppelwandfutter DN 120 Einstecktiefe laut Zeichnung 40 mm Lieferumfang 1 × ediFire Blinddeckel für Doppelwandfutter DN 120, schwarz Hinweise zur Planung und Montage Nur an einem dafür vorgesehenen, ungenutzten Anschluss einsetzen. Die Eignung als dauerhafter Verschluss und gegebenenfalls notwendige Abdichtungen mit dem Fachbetrieb oder Schornsteinfeger klären. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

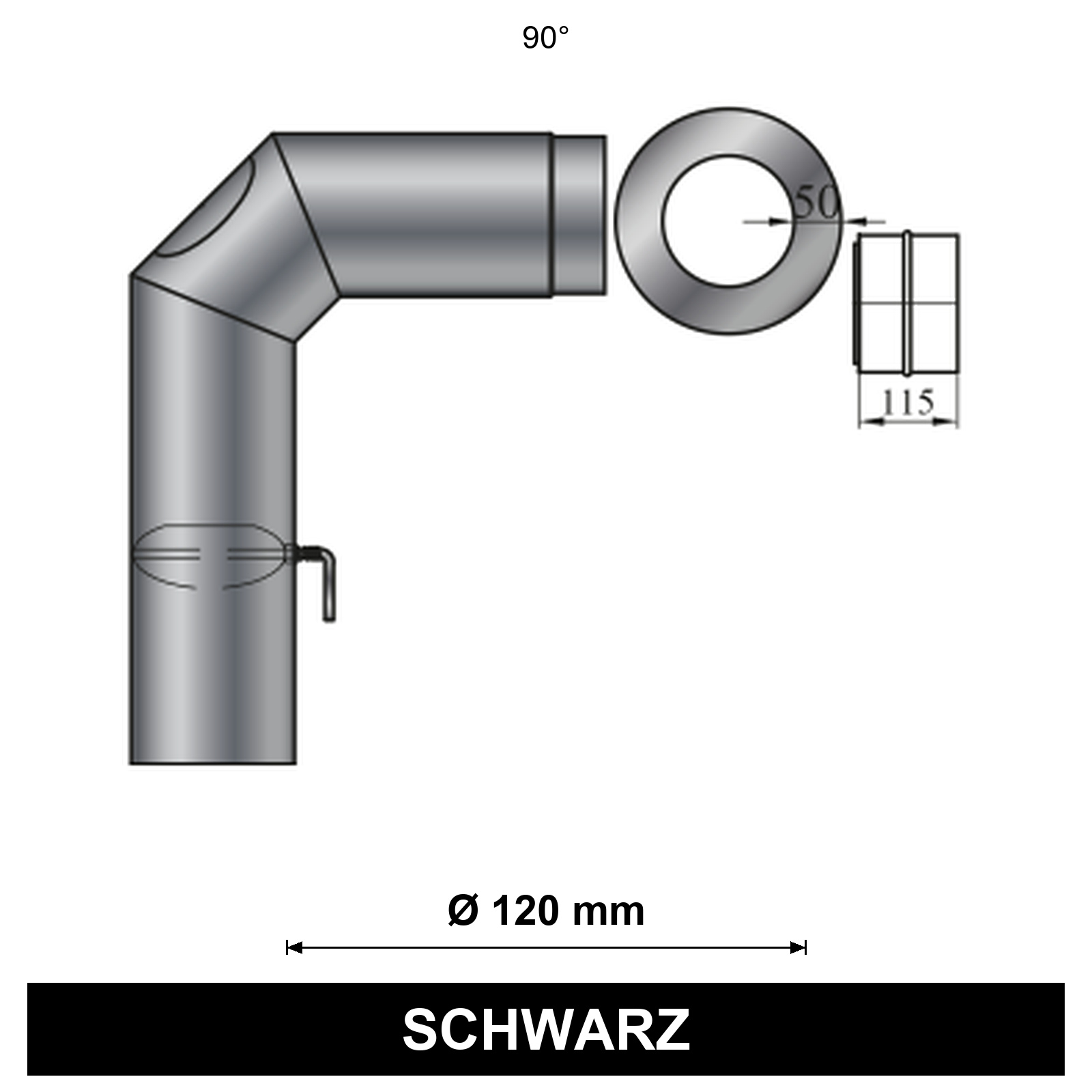

ediFire Ofenrohr-Set 2, 90° Ø 120 mm, schwarz Das ediFire Ofenrohr-Set 2 mit Ø 120 mm kombiniert einen 90°-Rohranschluss mit einer Rosette und einem passenden Doppelwandfutter. Es ist für eine entsprechend geplante Verbindung vom Ofen zum Schornstein im Innenbereich vorgesehen. Die integrierte Drosselklappe ermöglicht eine manuelle Anpassung des freien Abgasquerschnitts. Eine Reinigungsöffnung erleichtert den Zugang zum Rohrinneren. Die Rosette sorgt für einen sauberen optischen Abschluss an der Wand. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Abgestimmtes Set mit Ø 120 mm Mit Drosselklappe Rosette und Doppelwandfutter enthalten Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433198 Produktart Ofenrohr-Set Drosselklappe Ja Reinigungsöffnung Ja Bogenform Segmentbogen, Standard Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 90° Abmessungen laut EDV-Listung 450 × 600 mm Länge Doppelwandfutter 115 mm Randgröße Rosette 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × 90°-Rohranschluss Ø 120 mm mit Drosselklappe und Reinigungsöffnung 1 × passende Rosette, Randgröße 50 mm 1 × passendes Doppelwandfutter, 115 mm Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Vergleichen Sie die Set-Abmessungen mit Ihrer Anschlusssituation. Steckverbindungen und die Position des Wandanschlusses beeinflussen die montierte Einbaulänge. Eine Drosselklappe darf nur entsprechend den Vorgaben der Feuerstätte eingesetzt werden. Die Rosette dient der optischen Abdeckung und ersetzt keine Abdichtung. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.

aus feueraluminiertem Stahlblech (FAL) geprüft nach Norm EN 1856-2 doppelwandig, 1 mm für Ofenrohre mit einer Stärke von 0,6 mm Ø: 120 mm Länge: ca. 12 cm Das Wandfutter dient dem fachgerechten Anschluss eines Kaminofens und ist somit die Verbindung zwischen dem Schornstein und dem vom Ofen herangeführten Rauchrohr. Ein Wandfutter ist doppelwandig und dient nicht als Wanddurchführung. Das Wandfutter wird in der Regel in die Kernlochbohrung im Schornstein eingemauert. Beim Einbau des Wandfutters muss Feuerzement benutzt werden, da normaler Zement durch die Wärmeeinwirkung brüchig werden würde.

Kaminofenrohr Uni Kniebogen 45° Senotherm schwarz Wandstärke 2 mm ohne Tür für Ø 120 mmUnsere Ofenrohre entsprechen der DIN 1298 / DIN EN 1856-2 für feste und flüssige Brennstoffe.

Senotherm schwarz Wandstärke 2 mm für Ø 120 mmUnsere Ofenrohre entsprechen der DIN 1298 / DIN EN 1856-2 für feste und flüssige Brennstoffe.

Bogenknie 3-teilig verstellbar 0-90° mit Tür schwarz Senotherm schwarz Wandstärke 2 mm für Ø 120 mmUnsere Ofenrohre entsprechen der DIN 1298 / DIN EN 1856-2 für feste und flüssige Brennstoffe.

Senotherm schwarz 2 mm Ø 120 mm ohne TürUnsere Ofenrohre entsprechen der DIN 1298 / DIN EN 1856-2 für feste und flüssige Brennstoffe.

4-teiliger Kniebogen verstellbar 0 - 90° Ø 120 mm Stahlblech Senotherm schwarz Wandstärke 2 mm Unsere Ofenrohre entsprechen der DIN EN 1856-2 für feste und flüssige Brennstoffe.

Senotherm schwarz Wandstärke 2 mm Länge 250 mm für Ø 120 mmUnsere Ofenrohre entsprechen der DIN 1298 / DIN EN 1856-2 für feste und flüssige Brennstoffe.

mit Drosselklappe Wandstärke 2 mm Senotherm schwarz Länge 250 mm Ø 120 mmUnsere Ofenrohre entsprechen der DIN 1298 / DIN EN 1856-2 für feste und flüssige Brennstoffe.

Stahlblech Senotherm schwarz Ø 120 mm<?xml:namespace prefix = "o" ns = "urn:schemas-microsoft-com:office:office" /> Lieferumfang: Rohrschelle 2 Gewindestangen M8 x 100 mm 1 Gewindestange M8 x 50 mm / Holzschraube 2 Gewindemuffen M8 x 20 mm

Drosselklappe stahlblank Ø ca. 100 mm passend für Ofenrohre mit Ø 120 mm 1 Stück Tipp: Drosselklappen dürfen nur max 2/3 des Ofenrohrdurchmessers verschließen.

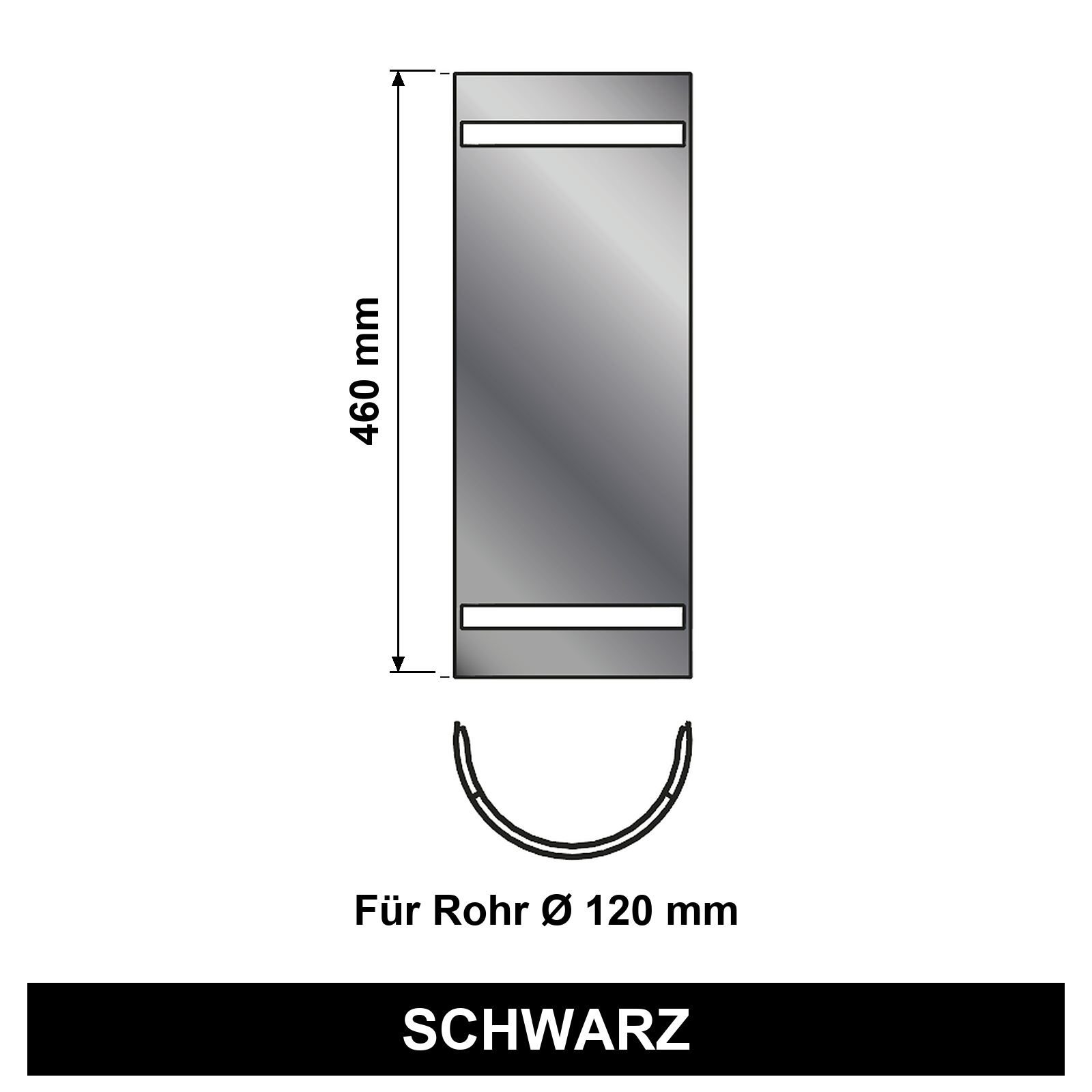

ediFire Hitzeschutz Rohr Ø 120 mm, schwarz Der ediFire Hitzeschutz wird außen an einem passenden geraden Ofenrohr mit Ø 120 mm angebracht. Er schirmt die Wärmestrahlung im geschützten Bereich ab. Die Schutzblende folgt der Form des passenden Rohrelements. Das eigentliche Rauchrohr beziehungsweise der Bogen gehört nicht zum Lieferumfang. Ihre Vorteile Für passende Rohre Ø 120 mm Abschirmung der Wärmestrahlung 460 mm Länge Produkt und Ausführung Marke ediFire Artikelnummer 94683 Produktart Hitzeschutz für Ofenrohr Ausführung Einfacher Hitzeschutz Material Stahl Farbe Schwarz Oberfläche Lackiert Abmessungen und Anschlüsse Passender Rohr-Nenndurchmesser 120 mm Außenmaß Ø laut Zeichnung 155 mm Länge 460 mm Einsatz und technische Eigenschaften Mindestabstand G laut Katalog 375 mm – nur bei bestimmungsgemäßer Montage in der ausgewiesenen Schutzrichtung Lieferumfang 1 × ediFire Hitzeschutz für Rohr Ø 120 mm, schwarz Hinweise zur Planung und Montage Die Angabe 375 mm gilt für die im Katalog beschriebene Kombination und Montage. Sie ist keine pauschale Freigabe für jede Einbaulage oder jede benachbarte Fläche. Beachten Sie die Montagevorgaben und lassen Sie die konkrete Einbausituation prüfen. Der Hitzeschutz ist keine gedämmte Wanddurchführung und ersetzt keinen vorgeschriebenen Brandschutzaufbau. Rohrgeometrie, Halterung und Schutzrichtung müssen zum Bauteil passen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Hitzeschutz 90°-Bogen Ø 120 mm, schwarz Der ediFire Hitzeschutz wird außen an einem passenden dreiteiligen 90°-Rauchrohrbogen mit Ø 120 mm angebracht. Er schirmt die Wärmestrahlung im geschützten Bereich ab. Die Schutzblende folgt der Form des passenden Rohrelements. Das eigentliche Rauchrohr beziehungsweise der Bogen gehört nicht zum Lieferumfang. Ihre Vorteile Für passende dreiteilige 90°-Bögen Ø 120 mm Abschirmung der Wärmestrahlung 295 mm Maß H Produkt und Ausführung Marke ediFire Artikelnummer 94800 Produktart Hitzeschutz für 90°-Bogen Ausführung Einfacher Hitzeschutz Material Stahl Farbe Schwarz Oberfläche Lackiert Abmessungen und Anschlüsse Passender Rohr-Nenndurchmesser 120 mm Außenmaß Ø laut Zeichnung 155 mm Maß H laut Zeichnung 295 mm Einsatz und technische Eigenschaften Mindestabstand G laut Katalog 375 mm – nur bei bestimmungsgemäßer Montage in der ausgewiesenen Schutzrichtung Lieferumfang 1 × ediFire Hitzeschutz für 90°-Bogen Ø 120 mm, schwarz Hinweise zur Planung und Montage Die Angabe 375 mm gilt für die im Katalog beschriebene Kombination und Montage. Sie ist keine pauschale Freigabe für jede Einbaulage oder jede benachbarte Fläche. Beachten Sie die Montagevorgaben und lassen Sie die konkrete Einbausituation prüfen. Der Hitzeschutz ist keine gedämmte Wanddurchführung und ersetzt keinen vorgeschriebenen Brandschutzaufbau. Rohrgeometrie, Halterung und Schutzrichtung müssen zum Bauteil passen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

Spraydose Inhalt: 400 ml Farbe: schwarz metallic Hitzebeständig bis ca. 500°C
