Retentionszisterne: Regenrückhaltung mit Abflussdrossel

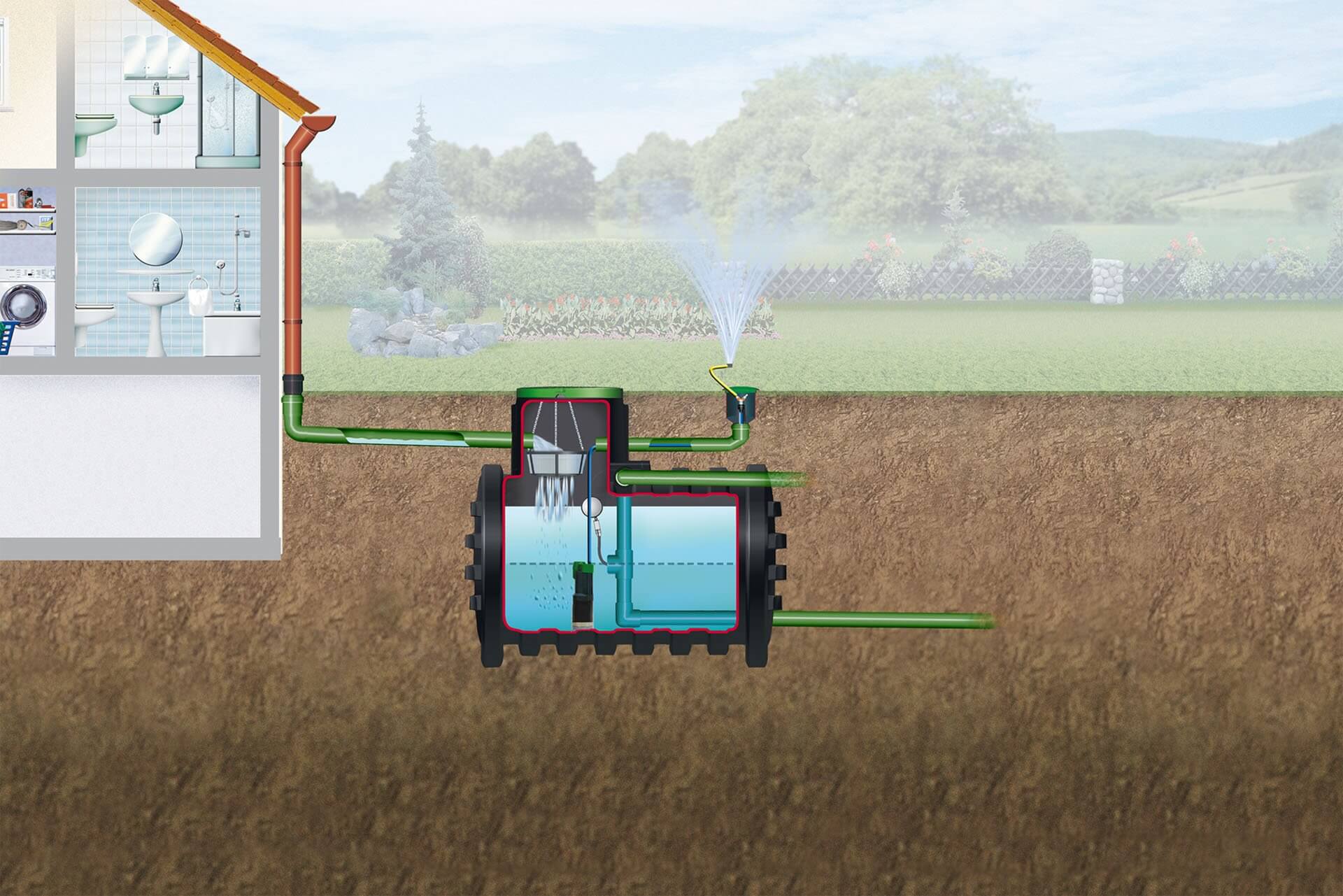

4rain Mono Retentionszisterne Plus 3.000 l – Regen zurückhalten und nutzen Die 4rain Mono Retentionszisterne Plus verbindet Regenrückhaltung und Regenwassernutzung in einem Tank. Ein Teil des Volumens hält Niederschläge zurück und gibt sie über die integrierte Abflussdrossel zeitverzögert an den Kanal ab, der übrige Teil steht Ihnen als Regenwasser zur Nutzung zur Verfügung. Der monolithisch gefertigte Erdtank mit 3.000 l Volumen ist dank angeformtem Tankdom und vormontierten Lippendichtungen anschlussfertig. Ein Notüberlauf verhindert, dass der Speicher bei starkem Regen überläuft. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Kombiniert Regenrückhaltung und Regenwassernutzung Integrierte Abflussdrossel 0,05–2,0 l/s, im Tank vormontiert Monolithische Bauweise mit angeformtem Tankdom Anschlussfertig: 4 Anschlüsse DN 110 mit vormontierten Lippendichtungen Tankabdeckung mit Kindersicherung 15 Jahre Herstellergarantie Technische Daten Produktdaten Marke 4rain Hersteller-Art.-Nr. 295070 EAN 4023122258384 Volumen 3.000 l Bauweise monolithisch, mit angeformtem Tankdom Garantie 15 Jahre Maße und Gewicht Maße L × B × H 2350 × 1400 × 1900 mm Gewicht 150 kg Anschlüsse und Drossel Anschlüsse 4 × DN 110 mit vormontierten Lippendichtungen Abflussdrossel integriert, 0,05–2,0 l/s, Anschluss DN 110 Notüberlauf jaGrundwassernicht für den Einbau im Grundwasser ausgelegt (Bedingungen siehe Hinweise) Lieferumfang Erdtank Mono inkl. angeformtem Tankdom 4 Anschlussbohrungen inkl. vormontierten Lippendichtungen DN 110 Tankabdeckung mit Kindersicherung Integrierte Abflussdrossel 0,05–2,0 l/s, Anschluss DN 110, im Tank vormontiert HinweiseDer Tank ist nicht für den Einbau im Grundwasser ausgelegt und darf nicht in Bereichen mit dauerhaftem Grundwasserstand eingebaut werden. Bei nur gelegentlich auftretendem Grundwasser (maximale Eintauchtiefe unter 20 cm) und bindigen, wasserundurchlässigen Böden ist für eine ausreichende Ableitung (Drainage) zu sorgen. Der Tank darf nur im nicht befahrenen Grünbereich eingebaut werden. Maßgeblich ist die Einbauanleitung des Herstellers. Bitte geben Sie bei der Bestellung den gewünschten Ablaufwert im Bereich von 0,05 bis 2,0 l/s an. Der Einbau erfolgt gemäß der Einbauanleitung Mono Tanksystem des Herstellers. Für einen frostsicheren Einbau ist als Zubehör eine teleskopierbare Domschacht-Verlängerung (220–700 mm) erhältlich.

Graf Platin Retention Ausbaupaket 2 – Ergänzung für die Flachtank Platin Retentionszisterne Plus Das Platin Retention Ausbaupaket 2 von GRAF ist für den Flachtank Platin bestimmt und wird inklusive Zulaufbohrung DN 110 geliefert. Bei der Flachtank Platin Retentionszisterne Plus ist es laut Hersteller nicht im Lieferumfang des Tanks enthalten und muss separat mitbestellt werden. Die Retentionszisterne Plus kombiniert Regenrückhaltung und Regenwassernutzung: Bei starkem Regen wird das Wasser über eine schwimmende Abflussdrossel verzögert in den Kanal geleitet, der übrige Teil steht zur Nutzung bereit. Ihre Vorteile im Überblick Passend für den GRAF Flachtank Platin Inklusive Zulaufbohrung DN 110 Ergänzt die Platin Retentionszisterne Plus zur kompletten Anlage Technische Daten Produktdaten Hersteller GRAF Hersteller-Art.-Nr. 342045 Produkt Platin Retention Ausbaupaket 2 Zulaufbohrung DN 110 Passend für Flachtank Platin / Platin Retentionszisterne Plus Hinweise Abbildungen des Tanks zeigen das Hauptprodukt. Geliefert wird ausschließlich das Ausbaupaket. Einbau nach der GRAF-Einbauanleitung für den Flachtank Platin.

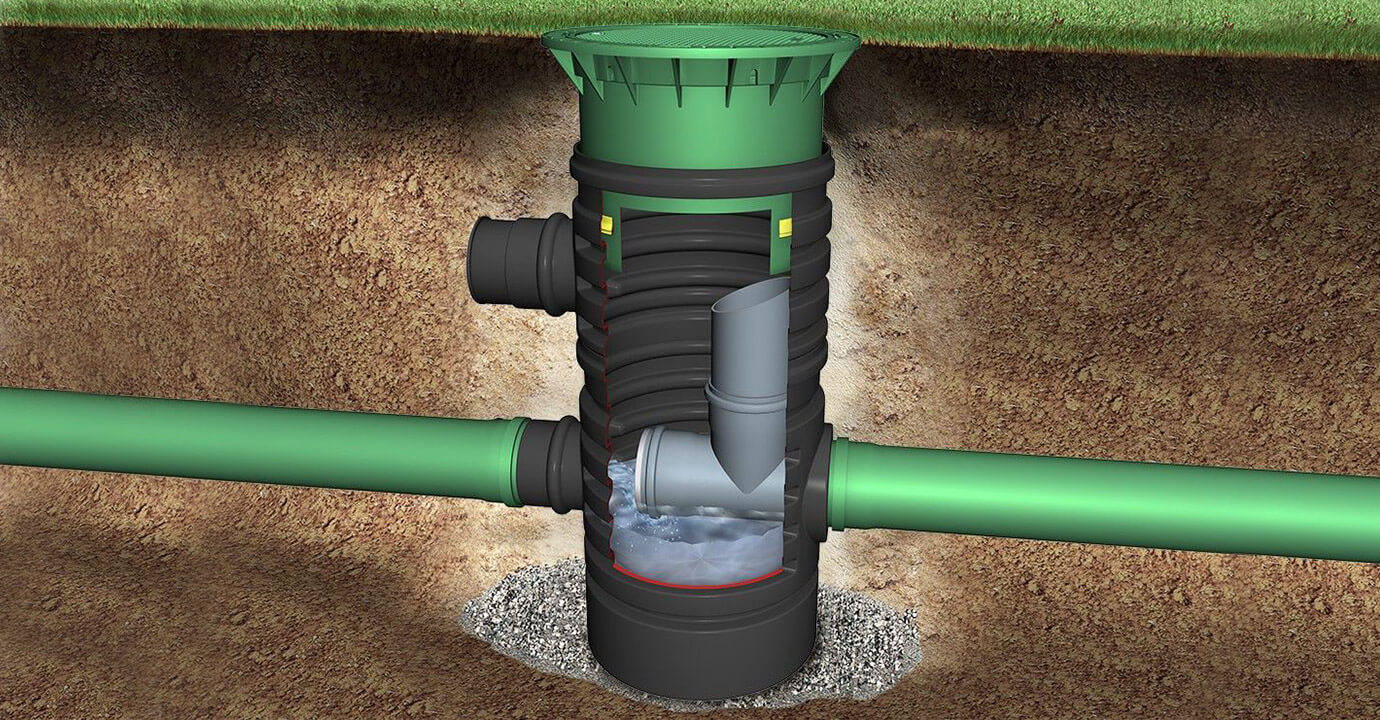

Graf Drosselablaufschacht begehbar – gedrosselter Ablauf bei hohem Kanalniveau Der Drosselablaufschacht von Graf ist ideal, wenn der Retentionsablauf hoch liegt, etwa bei hohem Kanalniveau oder wenn Tank bzw. Gebäude unterhalb der Rückstauebene oder des Straßenniveaus liegen. Die Drossel sitzt in einem extern zugänglichen Schacht neben dem Tank. Der Volumenstrom ist im Bereich von 0,25 bis 1,5 l/s frei wählbar und wird voreingestellt. Der Schacht passt zu den Graf Tanks Platin und Carat; der Einsatz mit anderen Behältern ist ebenfalls möglich. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Ideal bei hohem Kanalniveau Einsetzbar bei Tanks/Gebäuden unterhalb der Rückstauebene Drosselschacht von außen zugänglich Volumenstrom 0,25–1,5 l/s frei wählbar und voreingestellt Kompatibel mit Graf Platin, Platin XL/XXL, Carat und Carat XL/XXL Retentionsaufbau vor Ort oder werksseitig Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 340028 EAN 4023122108665 Ausführung begehbar Volumenstrom 0,25–1,5 l/s (frei wählbar, voreingestellt)Belastbarkeitbegehbare PE-Abdeckung: kurzzeitig max. 150 kg, dauerhaft max. 50 kg FlächenlastErdüberdeckung über Zulaufrohrmind. 320 mmMax. Einbautiefe5.230 mm bis Schachtsohle Maße und Gewicht Maße L × B × H 620 × 850 × 960 mm Gewicht 24 kg Kompatibilität Platin Tank 1.500 bis 7.500 l Platin XL/XXL 10.000 bis 65.000 l Carat Tank 2.700 bis 6.500 l Carat XL/XXL 8.500 bis 122.000 l Sonstige Behälter möglich Hinweise Der Retentionsaufbau kann vor Ort oder werksseitig erfolgen. Planung und Einbau richten sich nach der Einbauanleitung Drosselablaufschacht/Hebedrosselschacht des Herstellers sowie den Vorgaben Ihrer Gemeinde zum zulässigen Ablauf. Die Belastbarkeit ergibt sich aus dem vollständigen Einbau mit passender Abdeckung und Lastübertragung; maßgeblich ist die Einbauanleitung des Herstellers.

Garantia Retentionszisterne Plus Columbus 6.500 l für Rückhaltung und NutzungEine Retentionszisterne hält Niederschlag zurück und gibt ihn zeitverzögert an die Kanalisation oder eine Versickerungsanlage ab. So wird der Kanal bei starkem Regen entlastet. Die Garantia Retentionszisterne Plus Columbus mit 6.500 l Volumen ist dafür mit einer schwimmenden Abflussdrossel und einer Ablaufgarnitur mit Notüberlauf ausgestattet, der Notüberlauf verhindert ein Überlaufen des Speichers. Der Ablaufwert liegt im Bereich von 0,05 bis 2,0 l/s, höhere Ablaufleistungen sind laut Hersteller auf Anfrage möglich. Die Plus-Variante kombiniert Regenrückhaltung und Regenwassernutzung: Von den 6.500 l stehen 3.000 l als Rückhaltevolumen und 3.500 l als Nutzvolumen zur Verfügung, etwa für Gartenbewässerung, Toilettenspülung, Waschmaschine und Reinigungsarbeiten.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickRückhaltung und Regenwassernutzung in einem TankSchwimmende Abflussdrossel mit integriertem NotüberlaufTeleskop-Domschacht und begehbare Abdeckung inklusiveVormontierte Lippendichtungen für eine sichere MontageLaut Hersteller 20 Jahre GarantieTechnische DatenAllgemeinHerstellerGarantiaHersteller-Art.-Nr.201355AusführungRetentionszisterne Plus, begehbarVolumen gesamt6.500 lRückhaltevolumen3.000 lNutzvolumen3.500 lAbmessungenL x B x H2440 x 2220 x 2500 mmGewicht317 kgDrossel und AnschlussAblaufwert0,05 bis 2,0 l/sAblaufgarniturmit Notüberlauf, Anschluss DN 110Belastbarkeit und EinbauAbdeckungbegehbar bis 150 kg, kindersicherTeleskop-Domschacht220 bis 700 mm, Ø 620 mmLieferumfangRetentionszisterne Columbus 6.500 l mit 4 Anschlussbohrungen inkl. LippendichtungTeleskop-Domschacht ColumbusDoppelwandige Kunststoffabdeckung mit Kindersicherung in RasengrünSchwimmende AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Hinweise zum EinbauLaut Hersteller ist der Columbus Erdtank grundwasserstabil bis 800 mm ab Tankboden. Die maximale Erdüberdeckung ab Tankschulter beträgt 1.000 mm. Bitte beachten Sie die Einbauanleitung des Herstellers.

Garantia Retentionszisterne Plus Columbus 3.700 l für Rückhaltung und NutzungEine Retentionszisterne hält Niederschlag zurück und gibt ihn zeitverzögert an die Kanalisation oder eine Versickerungsanlage ab. So wird der Kanal bei starkem Regen entlastet. Die Garantia Retentionszisterne Plus Columbus mit 3.700 l Volumen ist dafür mit einer schwimmenden Abflussdrossel und einer Ablaufgarnitur mit Notüberlauf ausgestattet, der Notüberlauf verhindert ein Überlaufen des Speichers. Der Ablaufwert liegt im Bereich von 0,05 bis 2,0 l/s, höhere Ablaufleistungen sind laut Hersteller auf Anfrage möglich. Die Plus-Variante kombiniert Regenrückhaltung und Regenwassernutzung: Von den 3.700 l stehen 1.500 l als Rückhaltevolumen und 2.200 l als Nutzvolumen zur Verfügung, etwa für Gartenbewässerung, Toilettenspülung, Waschmaschine und Reinigungsarbeiten.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickRückhaltung und Regenwassernutzung in einem TankSchwimmende Abflussdrossel mit integriertem NotüberlaufTeleskop-Domschacht und begehbare Abdeckung inklusiveVormontierte Lippendichtungen für eine sichere MontageLaut Hersteller 20 Jahre GarantieTechnische DatenAllgemeinHerstellerGarantiaHersteller-Art.-Nr.201353AusführungRetentionszisterne Plus, begehbarVolumen gesamt3.700 lRückhaltevolumen1.500 lNutzvolumen2.200 lAbmessungenL x B x H2440 x 1650 x 1950 mmGewicht140 kgDrossel und AnschlussAblaufwert0,05 bis 2,0 l/sAblaufgarniturmit Notüberlauf, Anschluss DN 110Belastbarkeit und EinbauAbdeckungbegehbar bis 150 kg, kindersicherTeleskop-Domschacht220 bis 700 mm, Ø 620 mmLieferumfangRetentionszisterne Columbus 3.700 l mit 4 Anschlussbohrungen inkl. LippendichtungTeleskop-Domschacht ColumbusDoppelwandige Kunststoffabdeckung mit Kindersicherung in RasengrünSchwimmende AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Hinweise zum EinbauLaut Hersteller ist der Columbus Erdtank grundwasserstabil bis 800 mm ab Tankboden. Die maximale Erdüberdeckung ab Tankschulter beträgt 1.000 mm. Bitte beachten Sie die Einbauanleitung des Herstellers.

Garantia Retentionszisterne Columbus 3.700 l zur RegenrückhaltungEine Retentionszisterne hält Niederschlag zurück und gibt ihn zeitverzögert an die Kanalisation oder eine Versickerungsanlage ab. So wird der Kanal bei starkem Regen entlastet. Die Garantia Retentionszisterne Columbus mit 3.700 l Volumen ist dafür mit einer schwimmenden Abflussdrossel und einer Ablaufgarnitur mit Notüberlauf ausgestattet, der Notüberlauf verhindert ein Überlaufen des Speichers. Der Ablaufwert liegt im Bereich von 0,05 bis 2,0 l/s, höhere Ablaufleistungen sind laut Hersteller auf Anfrage möglich.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickEntlastet die Kanalisation bei StarkregenSchwimmende Abflussdrossel mit integriertem NotüberlaufTeleskop-Domschacht und begehbare Abdeckung inklusiveVormontierte Lippendichtungen für eine sichere MontageLaut Hersteller 20 Jahre GarantieTechnische DatenAllgemeinHerstellerGarantiaHersteller-Art.-Nr.201350AusführungRetentionszisterne, begehbarVolumen gesamt3.700 lAbmessungenL x B x H2440 x 1650 x 1950 mmGewicht140 kgDrossel und AnschlussAblaufwert0,05 bis 2,0 l/sAblaufgarniturmit Notüberlauf, Anschluss DN 110Belastbarkeit und EinbauAbdeckungbegehbar bis 150 kg, kindersicherTeleskop-Domschacht220 bis 700 mm, Ø 620 mmLieferumfangRetentionszisterne Columbus 3.700 l mit 4 Anschlussbohrungen inkl. LippendichtungTeleskop-Domschacht ColumbusDoppelwandige Kunststoffabdeckung mit Kindersicherung in RasengrünSchwimmende AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Hinweise zum EinbauLaut Hersteller ist der Columbus Erdtank grundwasserstabil bis 800 mm ab Tankboden. Die maximale Erdüberdeckung ab Tankschulter beträgt 1.000 mm. Bitte beachten Sie die Einbauanleitung des Herstellers.

Graf Ersatzteilset VS-Control flex M – Drosselleistung nachträglich anpassen Das Ersatzteilset von GRAF ist für den Wirbeldrosselschacht VS-Control flex M bestimmt. Es dient laut Hersteller zur nachträglichen Anpassung der Drosselablaufleistung, etwa wenn sich die Anforderungen an den Abfluss einer Retentionsanlage ändern. Ihre Vorteile im Überblick Passend für den GRAF Wirbeldrosselschacht VS-Control flex M Zur nachträglichen Anpassung der Drosselablaufleistung Original-Ersatzteil des Herstellers Technische Daten Produktdaten Hersteller GRAF Hersteller-Art.-Nr. 340180 Produkt Ersatzteilset VS-Control flex M Passend für Wirbeldrosselschacht VS-Control flex M (Art.-Nr. 340171) Hinweise Abbildungen des Wirbeldrosselschachts zeigen das Hauptprodukt. Geliefert wird ausschließlich das Ersatzteilset. Montage und Wartung nach der GRAF-Wartungsanleitung.

4rain Mono Retentionszisterne Plus 5.000 l – Regen zurückhalten und nutzen Die 4rain Mono Retentionszisterne Plus verbindet Regenrückhaltung und Regenwassernutzung in einem Tank. Ein Teil des Volumens hält Niederschläge zurück und gibt sie über die integrierte Abflussdrossel zeitverzögert an den Kanal ab, der übrige Teil steht Ihnen als Regenwasser zur Nutzung zur Verfügung. Der monolithisch gefertigte Erdtank mit 5.000 l Volumen ist dank angeformtem Tankdom und vormontierten Lippendichtungen anschlussfertig. Ein Notüberlauf verhindert, dass der Speicher bei starkem Regen überläuft. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Kombiniert Regenrückhaltung und Regenwassernutzung Integrierte Abflussdrossel 0,05–2,0 l/s, im Tank vormontiert Monolithische Bauweise mit angeformtem Tankdom Anschlussfertig: 4 Anschlüsse DN 110 mit vormontierten Lippendichtungen Tankabdeckung mit Kindersicherung 15 Jahre Herstellergarantie Technische Daten Produktdaten Marke 4rain Hersteller-Art.-Nr. 295072 EAN 4023122258407 Volumen 5.000 l Bauweise monolithisch, mit angeformtem Tankdom Garantie 15 Jahre Maße und Gewicht Maße L × B × H 2450 × 1830 × 2170 mm Gewicht 230 kg Anschlüsse und Drossel Anschlüsse 4 × DN 110 mit vormontierten Lippendichtungen Abflussdrossel integriert, 0,05–2,0 l/s, Anschluss DN 110 Notüberlauf jaGrundwassernicht für den Einbau im Grundwasser ausgelegt (Bedingungen siehe Hinweise) Lieferumfang Erdtank Mono inkl. angeformtem Tankdom 4 Anschlussbohrungen inkl. vormontierten Lippendichtungen DN 110 Tankabdeckung mit Kindersicherung Integrierte Abflussdrossel 0,05–2,0 l/s, Anschluss DN 110, im Tank vormontiert HinweiseDer Tank ist nicht für den Einbau im Grundwasser ausgelegt und darf nicht in Bereichen mit dauerhaftem Grundwasserstand eingebaut werden. Bei nur gelegentlich auftretendem Grundwasser (maximale Eintauchtiefe unter 20 cm) und bindigen, wasserundurchlässigen Böden ist für eine ausreichende Ableitung (Drainage) zu sorgen. Der Tank darf nur im nicht befahrenen Grünbereich eingebaut werden. Maßgeblich ist die Einbauanleitung des Herstellers. Bitte geben Sie bei der Bestellung den gewünschten Ablaufwert im Bereich von 0,05 bis 2,0 l/s an. Der Einbau erfolgt gemäß der Einbauanleitung Mono Tanksystem des Herstellers. Für einen frostsicheren Einbau ist als Zubehör eine teleskopierbare Domschacht-Verlängerung (220–700 mm) erhältlich.

4rain Retentionszisterne Mono 4.000 l: anschlussfertige RückhaltezisterneDie 4rain Retentionszisterne Mono mit 4.000 l Volumen hält Niederschläge zurück und gibt sie zeitverzögert an die Kanalisation ab. So wird der Kanal bei Regen entlastet. Die im Tank vormontierte Abflussdrossel regelt den Abfluss im Bereich von 0,05 bis 2,0 l/s. Bei starkem Regen steigt der Wasserstand kurzfristig an und sinkt danach wieder ab; ein Notüberlauf verhindert, dass der Speicher überläuft.Der Erdtank ist monolithisch gefertigt und hat einen angeformten Tankdom. Vier Anschlussbohrungen mit vormontierten Lippendichtungen DN 110 machen ihn anschlussfertig, die Tankabdeckung mit Kindersicherung ist im Lieferumfang enthalten. Sie bauen den Tank unterirdisch ein.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickZur Kanalentlastung und RegenrückhaltungIntegrierte Abflussdrossel 0,05 bis 2,0 l/s, im Tank vormontiertMonolithische Bauweise mit angeformtem TankdomAnschlussfertig: 4 Anschlüsse DN 110 mit vormontierten LippendichtungenTankabdeckung mit Kindersicherung inklusiveLaut Hersteller 15 Jahre GarantieTechnische DatenAllgemeinHersteller4rainHersteller-Art.-Nr.295066SerieMonoAusführungRetentionszisterneVolumen4.000 lAbflussdrosselintegriert, 0,05 bis 2,0 l/s, Anschluss DN 110Anschlüsse4 × DN 110 mit vormontierten LippendichtungenNotüberlaufjaGarantie laut Hersteller15 JahreAbmessungenLänge2420 mmBreite1500 mmHöhe2050 mmInnen-Ø Tankdom600 mmGewicht175 kgGrubenabmessung L × B × H3420 × 2500 × 2470 mmGrundwassernicht für den Einbau im Grundwasser ausgelegt (Bedingungen siehe Hinweise)LieferumfangErdtank Mono inkl. angeformtem Tankdom4 Anschlussbohrungen inkl. vormontierten Lippendichtungen DN 110Tankabdeckung mit KindersicherungIntegrierte Abflussdrossel 0,05 bis 2,0 l/s, Anschluss DN 110, im Tank vormontiertHinweise zum EinbauDer Tank ist nicht für den Einbau im Grundwasser ausgelegt und darf nicht in Bereichen mit dauerhaftem Grundwasserstand eingebaut werden. Bei nur gelegentlich auftretendem Grundwasser (maximale Eintauchtiefe unter 20 cm) und bindigen, wasserundurchlässigen Böden ist für eine ausreichende Ableitung (Drainage) zu sorgen. Der Tank darf nur im nicht befahrenen Grünbereich eingebaut werden. Maßgeblich ist die Einbauanleitung des Herstellers.Planen Sie die Baugrube mit etwa 3420 × 2500 × 2470 mm (L × B × H). Der Einbau erfolgt gemäß der Einbauanleitung Mono Tanksystem des Herstellers.

Graf Drosselablaufschacht LKW-befahrbar – gedrosselter Ablauf bei hohem Kanalniveau Der Drosselablaufschacht von Graf ist ideal, wenn der Retentionsablauf hoch liegt, etwa bei hohem Kanalniveau oder wenn Tank bzw. Gebäude unterhalb der Rückstauebene oder des Straßenniveaus liegen. Die Drossel sitzt in einem extern zugänglichen Schacht neben dem Tank. Der Volumenstrom ist im Bereich von 0,25 bis 1,5 l/s frei wählbar und wird voreingestellt. Der Schacht passt zu den Graf Tanks Platin und Carat; der Einsatz mit anderen Behältern ist ebenfalls möglich. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Ideal bei hohem Kanalniveau Einsetzbar bei Tanks/Gebäuden unterhalb der Rückstauebene Drosselschacht von außen zugänglich Volumenstrom 0,25–1,5 l/s frei wählbar und voreingestellt Kompatibel mit Graf Platin, Platin XL/XXL, Carat und Carat XL/XXL Retentionsaufbau vor Ort oder werksseitig Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 340019 EAN 4023122187509 Ausführung LKW-befahrbar Volumenstrom 0,25–1,5 l/s (frei wählbar, voreingestellt)BelastbarkeitLKW-befahrbar mit Abdeckung Klasse D nach DIN EN 124 und bauseitigem Gussrahmen bzw. Betonringen zur Lastverteilung (Auflagefläche ca. 1 m²)Erdüberdeckung über Zulaufrohrmind. 320 mmMax. Einbautiefe5.230 mm bis Schachtsohle Maße und Gewicht Maße L × B × H 550 × 820 × 1020 mm Gewicht 75 kg Kompatibilität Platin Tank 1.500 bis 7.500 l Platin XL/XXL 10.000 bis 65.000 l Carat Tank 2.700 bis 6.500 l Carat XL/XXL 8.500 bis 122.000 l Sonstige Behälter möglich Hinweise Der Retentionsaufbau kann vor Ort oder werksseitig erfolgen. Planung und Einbau richten sich nach der Einbauanleitung Drosselablaufschacht/Hebedrosselschacht des Herstellers sowie den Vorgaben Ihrer Gemeinde zum zulässigen Ablauf. Die Belastbarkeit ergibt sich aus dem vollständigen Einbau mit passender Abdeckung und Lastübertragung; maßgeblich ist die Einbauanleitung des Herstellers.

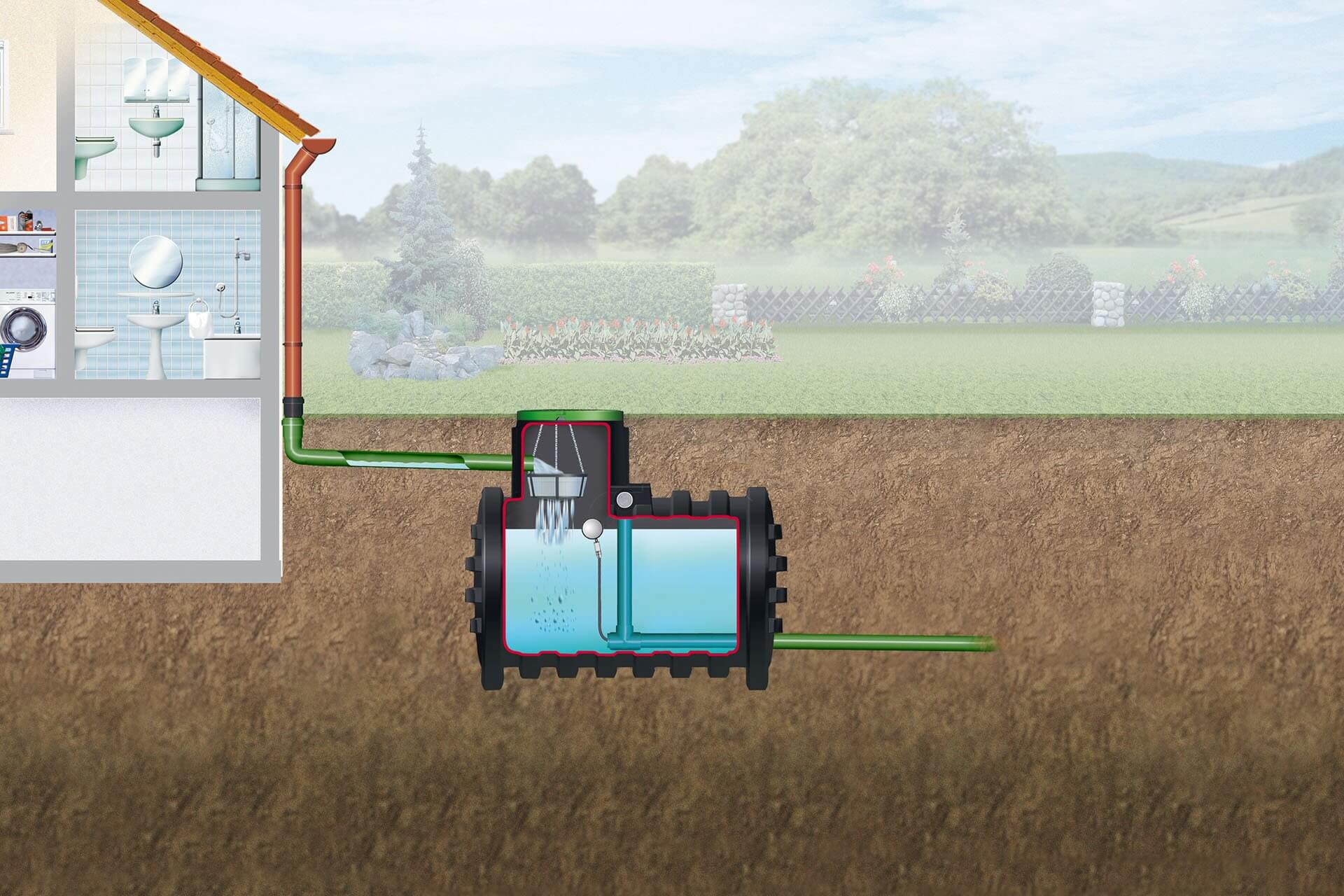

4rain Mono Retentionszisterne 5.000 l – Regenrückhaltung zur Kanalentlastung Die 4rain Mono Retentionszisterne hält Niederschläge zurück und gibt sie zeitverzögert an die Kanalisation ab – so wird der Kanal bei Starkregen entlastet. Die integrierte Ablaufdrossel regelt den Abfluss im Bereich von 0,05 bis 2,0 l/s. Bei starkem Regen steigt der Wasserstand im Tank kurzfristig an und sinkt danach wieder ab. Der monolithisch gefertigte Erdtank mit 5.000 l Volumen ist dank angeformtem Tankdom und vormontierten Lippendichtungen anschlussfertig. Ein Notüberlauf verhindert, dass der Speicher überläuft. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Zur Kanalentlastung und Regenrückhaltung Integrierte Abflussdrossel 0,05–2,0 l/s, im Tank vormontiert Monolithische Bauweise mit angeformtem Tankdom Anschlussfertig: 4 Anschlüsse DN 110 mit vormontierten Lippendichtungen Tankabdeckung mit Kindersicherung 15 Jahre Herstellergarantie Technische Daten Produktdaten Marke 4rain Hersteller-Art.-Nr. 295067 EAN 4023122258360 Volumen 5.000 l Bauweise monolithisch, mit angeformtem Tankdom Garantie 15 Jahre Maße und Gewicht Maße L × B × H 2450 × 1830 × 2170 mm Gewicht 230 kg Anschlüsse und Drossel Anschlüsse 4 × DN 110 mit vormontierten Lippendichtungen Abflussdrossel integriert, 0,05–2,0 l/s, Anschluss DN 110 Notüberlauf jaGrundwassernicht für den Einbau im Grundwasser ausgelegt (Bedingungen siehe Hinweise) Lieferumfang Erdtank Mono inkl. angeformtem Tankdom 4 Anschlussbohrungen inkl. vormontierten Lippendichtungen DN 110 Tankabdeckung mit Kindersicherung Integrierte Abflussdrossel 0,05–2,0 l/s, Anschluss DN 110, im Tank vormontiert HinweiseDer Tank ist nicht für den Einbau im Grundwasser ausgelegt und darf nicht in Bereichen mit dauerhaftem Grundwasserstand eingebaut werden. Bei nur gelegentlich auftretendem Grundwasser (maximale Eintauchtiefe unter 20 cm) und bindigen, wasserundurchlässigen Böden ist für eine ausreichende Ableitung (Drainage) zu sorgen. Der Tank darf nur im nicht befahrenen Grünbereich eingebaut werden. Maßgeblich ist die Einbauanleitung des Herstellers. Bitte geben Sie bei der Bestellung den gewünschten Ablaufwert im Bereich von 0,05 bis 2,0 l/s an. Der Einbau erfolgt gemäß der Einbauanleitung Mono Tanksystem des Herstellers. Für einen frostsicheren Einbau ist als Zubehör eine teleskopierbare Domschacht-Verlängerung (220–700 mm) erhältlich.

Graf Wirbeldrosselschacht VS-Control flex M – kontrollierter Abfluss für Retentionsanlagen Mit dem Wirbeldrosselschacht VS-Control flex M von GRAF lässt sich der Abfluss aus Retentionsanlagen gezielt begrenzen. Der Schacht reguliert Volumenströme bis 55 l/s und eignet sich für Anlagen mit GRAF EcoBloc Rigolenelementen, GRAF Erdtanks oder bauseits vorhandenen Retentionsbehältern. Die Drosselabflussleistung wird über eine projektspezifisch bemessene, austauschbare Blende DN 630 eingestellt. Da keine beweglichen Teile verbaut sind und die Wirbelströmung für eine Selbstreinigung sorgt, ist der Schacht verschleißfrei und wartungsarm. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Volumenströme bis 55 l/s regulierbar (höhere Werte auf Anfrage) Individuell einstellbare Drosselabflussleistung über austauschbare Blende Minimaler Höhenverlust von 420 mm Kein Verschleiß, da keine beweglichen Einzelkomponenten Einfache Revision durch horizontal angeordnete Blende 360° drehbarer Ablauf DN 250 für flexible Ablaufanordnung Technische Daten Produktdaten Hersteller GRAF Hersteller-Art.-Nr. 340171 Produkt Wirbeldrosselschacht VS-Control flex M Maße L × B × H 900 × 695 × 1.815 mm Gewicht 37,02 kg Hydraulik und Anschlüsse Max. Volumenstrom 55 l/s Blende DN 630, projektspezifisch bemessen Zulauf DN 200 Ablauf DN 250, 360° drehbar Höhenverlust 420 mm Lieferumfang Wirbeldrosselschacht inkl. montiertem VS-Zwischenstück 1.000 mm DN 630 Projektspezifisch bemessene Blende Hinweise Die Blende wird projektspezifisch bemessen; für die Auslegung stellt GRAF einen Bemessungsbogen bereit. Einbau und Wartung erfolgen nach der GRAF-Einbau- und Wartungsanleitung sowie den örtlichen Vorschriften. Mit dem separat erhältlichen Ersatzteilset VS-Control flex M lässt sich die Drosselablaufleistung nachträglich anpassen.

Graf Hebepumpen-Set für den DrosselablaufschachtDas Hebepumpen-Set ist Zubehör für den Graf Drosselablaufschacht. Dieser wird bei Retentionsanlagen eingesetzt, wenn das Kanalniveau hoch liegt oder Tanks bzw. Gebäude unterhalb der Rückstauebene liegen. Das Set ist universell für Anlagen mit den Graf Tanks Platin, Carat und Carat XL verwendbar und enthält eine Tauchpumpe 300 L.Ihre Vorteile im ÜberblickUniversell für Platin, Carat und Carat XLInklusive TauchpumpeZubehör für den Graf DrosselablaufschachtFür Retentionsanlagen bei hohem KanalniveauTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.340556Passend fürDrosselablaufschacht mit Platin, Carat und Carat XLPumpeTauchpumpe 300 L

4rain Mono Retentionszisterne Plus 6.800 l – Regen zurückhalten und nutzen Die 4rain Mono Retentionszisterne Plus verbindet Regenrückhaltung und Regenwassernutzung in einem Tank. Ein Teil des Volumens hält Niederschläge zurück und gibt sie über die integrierte Abflussdrossel zeitverzögert an den Kanal ab, der übrige Teil steht Ihnen als Regenwasser zur Nutzung zur Verfügung. Der monolithisch gefertigte Erdtank mit 6.800 l Volumen ist dank angeformtem Tankdom und vormontierten Lippendichtungen anschlussfertig. Ein Notüberlauf verhindert, dass der Speicher bei starkem Regen überläuft. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Kombiniert Regenrückhaltung und Regenwassernutzung Integrierte Abflussdrossel 0,05–2,0 l/s, im Tank vormontiert Monolithische Bauweise mit angeformtem Tankdom Anschlussfertig: 4 Anschlüsse DN 110 mit vormontierten Lippendichtungen Tankabdeckung mit Kindersicherung 15 Jahre Herstellergarantie Technische Daten Produktdaten Marke 4rain Hersteller-Art.-Nr. 295073 EAN 4023122258414 Volumen 6.800 l Bauweise monolithisch, mit angeformtem Tankdom Garantie 15 Jahre Maße und Gewicht Maße L × B × H 2450 × 2000 × 2400 mm Gewicht 290 kg Anschlüsse und Drossel Anschlüsse 4 × DN 110 mit vormontierten Lippendichtungen Abflussdrossel integriert, 0,05–2,0 l/s, Anschluss DN 110 Notüberlauf jaGrundwassernicht für den Einbau im Grundwasser ausgelegt (Bedingungen siehe Hinweise) Lieferumfang Erdtank Mono inkl. angeformtem Tankdom 4 Anschlussbohrungen inkl. vormontierten Lippendichtungen DN 110 Tankabdeckung mit Kindersicherung Integrierte Abflussdrossel 0,05–2,0 l/s, Anschluss DN 110, im Tank vormontiert HinweiseDer Tank ist nicht für den Einbau im Grundwasser ausgelegt und darf nicht in Bereichen mit dauerhaftem Grundwasserstand eingebaut werden. Bei nur gelegentlich auftretendem Grundwasser (maximale Eintauchtiefe unter 20 cm) und bindigen, wasserundurchlässigen Böden ist für eine ausreichende Ableitung (Drainage) zu sorgen. Der Tank darf nur im nicht befahrenen Grünbereich eingebaut werden. Maßgeblich ist die Einbauanleitung des Herstellers. Bitte geben Sie bei der Bestellung den gewünschten Ablaufwert im Bereich von 0,05 bis 2,0 l/s an. Der Einbau erfolgt gemäß der Einbauanleitung Mono Tanksystem des Herstellers. Für einen frostsicheren Einbau ist als Zubehör eine teleskopierbare Domschacht-Verlängerung (220–700 mm) erhältlich.

Garantia Retentionszisterne Columbus 4.500 l zur RegenrückhaltungEine Retentionszisterne hält Niederschlag zurück und gibt ihn zeitverzögert an die Kanalisation oder eine Versickerungsanlage ab. So wird der Kanal bei starkem Regen entlastet. Die Garantia Retentionszisterne Columbus mit 4.500 l Volumen ist dafür mit einer schwimmenden Abflussdrossel und einer Ablaufgarnitur mit Notüberlauf ausgestattet, der Notüberlauf verhindert ein Überlaufen des Speichers. Der Ablaufwert liegt im Bereich von 0,05 bis 2,0 l/s, höhere Ablaufleistungen sind laut Hersteller auf Anfrage möglich.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickEntlastet die Kanalisation bei StarkregenSchwimmende Abflussdrossel mit integriertem NotüberlaufTeleskop-Domschacht und begehbare Abdeckung inklusiveVormontierte Lippendichtungen für eine sichere MontageLaut Hersteller 20 Jahre GarantieTechnische DatenAllgemeinHerstellerGarantiaHersteller-Art.-Nr.201351AusführungRetentionszisterne, begehbarVolumen gesamt4.500 lAbmessungenL x B x H2440 x 1840 x 2140 mmGewicht190 kgDrossel und AnschlussAblaufwert0,05 bis 2,0 l/sAblaufgarniturmit Notüberlauf, Anschluss DN 110Belastbarkeit und EinbauAbdeckungbegehbar bis 150 kg, kindersicherTeleskop-Domschacht220 bis 700 mm, Ø 620 mmLieferumfangRetentionszisterne Columbus 4.500 l mit 4 Anschlussbohrungen inkl. LippendichtungTeleskop-Domschacht ColumbusDoppelwandige Kunststoffabdeckung mit Kindersicherung in RasengrünSchwimmende AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Hinweise zum EinbauLaut Hersteller ist der Columbus Erdtank grundwasserstabil bis 800 mm ab Tankboden. Die maximale Erdüberdeckung ab Tankschulter beträgt 1.000 mm. Bitte beachten Sie die Einbauanleitung des Herstellers.

Garantia Retentionszisterne Columbus 6.500 l zur RegenrückhaltungEine Retentionszisterne hält Niederschlag zurück und gibt ihn zeitverzögert an die Kanalisation oder eine Versickerungsanlage ab. So wird der Kanal bei starkem Regen entlastet. Die Garantia Retentionszisterne Columbus mit 6.500 l Volumen ist dafür mit einer schwimmenden Abflussdrossel und einer Ablaufgarnitur mit Notüberlauf ausgestattet, der Notüberlauf verhindert ein Überlaufen des Speichers. Der Ablaufwert liegt im Bereich von 0,05 bis 2,0 l/s, höhere Ablaufleistungen sind laut Hersteller auf Anfrage möglich.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickEntlastet die Kanalisation bei StarkregenSchwimmende Abflussdrossel mit integriertem NotüberlaufTeleskop-Domschacht und begehbare Abdeckung inklusiveVormontierte Lippendichtungen für eine sichere MontageLaut Hersteller 20 Jahre GarantieTechnische DatenAllgemeinHerstellerGarantiaHersteller-Art.-Nr.201352AusführungRetentionszisterne, begehbarVolumen gesamt6.500 lAbmessungenL x B x H2440 x 2220 x 2500 mmGewicht317 kgDrossel und AnschlussAblaufwert0,05 bis 2,0 l/sAblaufgarniturmit Notüberlauf, Anschluss DN 110Belastbarkeit und EinbauAbdeckungbegehbar bis 150 kg, kindersicherTeleskop-Domschacht220 bis 700 mm, Ø 620 mmLieferumfangRetentionszisterne Columbus 6.500 l mit 4 Anschlussbohrungen inkl. LippendichtungTeleskop-Domschacht ColumbusDoppelwandige Kunststoffabdeckung mit Kindersicherung in RasengrünSchwimmende AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Hinweise zum EinbauLaut Hersteller ist der Columbus Erdtank grundwasserstabil bis 800 mm ab Tankboden. Die maximale Erdüberdeckung ab Tankschulter beträgt 1.000 mm. Bitte beachten Sie die Einbauanleitung des Herstellers.

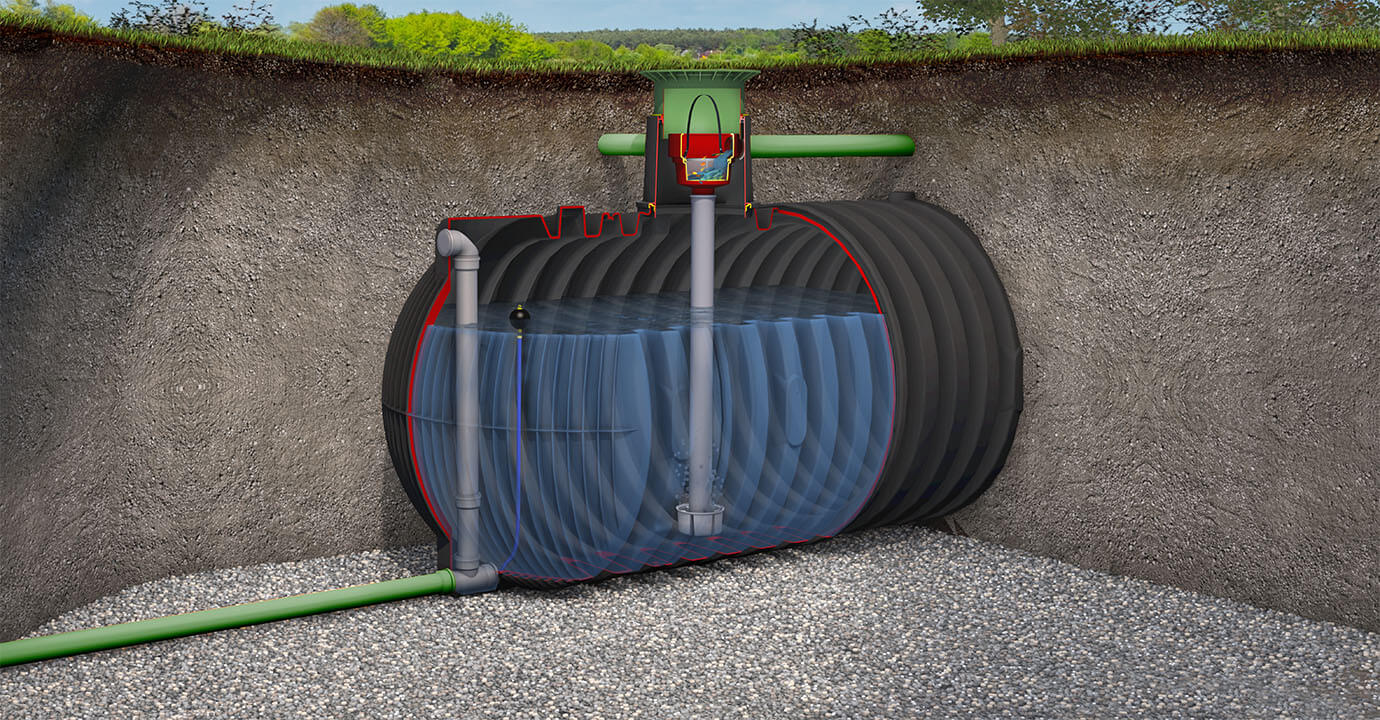

Graf Retentionszisterne Carat XL 13.000 l – Regenrückhaltung und Kanalentlastung Die Graf Retentionszisterne Carat XL dient der Regenrückhaltung und Kanalentlastung. In vielen Gemeinden ist eine solche Rückhaltung vorgeschrieben oder wird gefördert. Bei starkem Regen steigt der Wasserstand in der Zisterne. Über eine schwimmende Abflussdrossel wird das Wasser verzögert in den Kanal abgegeben (je nach Vorgabe 0,05 bis 2,0 l/s). Der Wasserstand kann bis zum Notüberlauf ansteigen und sinkt nach dem Regen langsam wieder. Die passende Abdeckung ist separat zu bestellen. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Regenrückhaltung zur Entlastung von Kanal und Kläranlage Verzögerter Kanalablauf über schwimmende Abflussdrossel (0,05 bis 2,0 l/s) LKW-befahrbar bis 12 t Fahrzeuggewicht (mit passender Abdeckung) Grundwasserstabil Domöffnung mit Edelstahlprofil, zahlreiche Anschlussflächen DN110/160 Investitionssicherheit durch 30 Jahre Garantie Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 370535 Ausführung Retentionszisterne Carat XL Volumen 13.000 l Drosselabfluss 0,05 bis 2,0 l/s je nach Vorgabe Abmessungen und Gewicht Länge 4000 mm Breite 2420 mm Höhe 3075 mm Gewicht 600 kg Belastbarkeit Erdüberdeckung bei Befahrbarkeit 800 – 2000 mm max. Achslast 8 t max. Fahrzeuggewicht 12 t max. Fahrzeuggewicht mit Lastverteilerplatte 60 t Anschlüsse Anschlussflächen DN110/160 Notüberlauf DN110 Individuelle Anschlüsse am Tankdom bis DN 300, an der Stirnseite bis DN 250 Garantie Garantiedauer 30 Jahre Lieferumfang Erdtank Carat XL 13.000 l Retentions-Set: schwimmende Abflussdrossel, Ablaufgarnitur mit Notüberlauf Anschluss DN110 Nicht enthalten: passende Abdeckung und Carat/Platin XL/XXL Retention Ausbaupaket 2 Hinweise Erdüberdeckung bei Grundwassereinbau laut Hersteller 500 – 1800 mm, bei Befahrbarkeit 800 – 2000 mm. Die Vorgaben der Einbauanleitung Carat XL und der Anschlussanleitung Retention sind zu beachten.

Garantia Retentionszisterne Plus Columbus 4.500 l für Rückhaltung und NutzungEine Retentionszisterne hält Niederschlag zurück und gibt ihn zeitverzögert an die Kanalisation oder eine Versickerungsanlage ab. So wird der Kanal bei starkem Regen entlastet. Die Garantia Retentionszisterne Plus Columbus mit 4.500 l Volumen ist dafür mit einer schwimmenden Abflussdrossel und einer Ablaufgarnitur mit Notüberlauf ausgestattet, der Notüberlauf verhindert ein Überlaufen des Speichers. Der Ablaufwert liegt im Bereich von 0,05 bis 2,0 l/s, höhere Ablaufleistungen sind laut Hersteller auf Anfrage möglich. Die Plus-Variante kombiniert Regenrückhaltung und Regenwassernutzung: Von den 4.500 l stehen 2.000 l als Rückhaltevolumen und 2.500 l als Nutzvolumen zur Verfügung, etwa für Gartenbewässerung, Toilettenspülung, Waschmaschine und Reinigungsarbeiten.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickRückhaltung und Regenwassernutzung in einem TankSchwimmende Abflussdrossel mit integriertem NotüberlaufTeleskop-Domschacht und begehbare Abdeckung inklusiveVormontierte Lippendichtungen für eine sichere MontageLaut Hersteller 20 Jahre GarantieTechnische DatenAllgemeinHerstellerGarantiaHersteller-Art.-Nr.201354AusführungRetentionszisterne Plus, begehbarVolumen gesamt4.500 lRückhaltevolumen2.000 lNutzvolumen2.500 lAbmessungenL x B x H2440 x 1840 x 2140 mmGewicht190 kgDrossel und AnschlussAblaufwert0,05 bis 2,0 l/sAblaufgarniturmit Notüberlauf, Anschluss DN 110Belastbarkeit und EinbauAbdeckungbegehbar bis 150 kg, kindersicherTeleskop-Domschacht220 bis 700 mm, Ø 620 mmLieferumfangRetentionszisterne Columbus 4.500 l mit 4 Anschlussbohrungen inkl. LippendichtungTeleskop-Domschacht ColumbusDoppelwandige Kunststoffabdeckung mit Kindersicherung in RasengrünSchwimmende AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Hinweise zum EinbauLaut Hersteller ist der Columbus Erdtank grundwasserstabil bis 800 mm ab Tankboden. Die maximale Erdüberdeckung ab Tankschulter beträgt 1.000 mm. Bitte beachten Sie die Einbauanleitung des Herstellers.

Graf Drosselablaufschacht PKW-befahrbar – gedrosselter Ablauf bei hohem Kanalniveau Der Drosselablaufschacht von Graf ist ideal, wenn der Retentionsablauf hoch liegt, etwa bei hohem Kanalniveau oder wenn Tank bzw. Gebäude unterhalb der Rückstauebene oder des Straßenniveaus liegen. Die Drossel sitzt in einem extern zugänglichen Schacht neben dem Tank. Der Volumenstrom ist im Bereich von 0,25 bis 1,5 l/s frei wählbar und wird voreingestellt. Der Schacht passt zu den Graf Tanks Platin und Carat; der Einsatz mit anderen Behältern ist ebenfalls möglich. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Ideal bei hohem Kanalniveau Einsetzbar bei Tanks/Gebäuden unterhalb der Rückstauebene Drosselschacht von außen zugänglich Volumenstrom 0,25–1,5 l/s frei wählbar und voreingestellt Kompatibel mit Graf Platin, Platin XL/XXL, Carat und Carat XL/XXL Retentionsaufbau vor Ort oder werksseitig Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 340029 EAN 4023122108672 Ausführung PKW-befahrbar Volumenstrom 0,25–1,5 l/s (frei wählbar, voreingestellt)BelastbarkeitPKW-befahrbar mit Abdeckung Klasse B nach DIN EN 124 und umlaufender Beton-Unterfütterung (mind. 300 mm breit, ca. 200 mm hoch)Erdüberdeckung über Zulaufrohrmind. 320 mmMax. Einbautiefe5.230 mm bis Schachtsohle Maße und Gewicht Maße L × B × H 620 × 850 × 960 mm Gewicht 55 kg Kompatibilität Platin Tank 1.500 bis 7.500 l Platin XL/XXL 10.000 bis 65.000 l Carat Tank 2.700 bis 6.500 l Carat XL/XXL 8.500 bis 122.000 l Sonstige Behälter möglich Hinweise Der Retentionsaufbau kann vor Ort oder werksseitig erfolgen. Planung und Einbau richten sich nach der Einbauanleitung Drosselablaufschacht/Hebedrosselschacht des Herstellers sowie den Vorgaben Ihrer Gemeinde zum zulässigen Ablauf. Die Belastbarkeit ergibt sich aus dem vollständigen Einbau mit passender Abdeckung und Lastübertragung; maßgeblich ist die Einbauanleitung des Herstellers.

4rain Mono Retentionszisterne 6.800 l – Regenrückhaltung zur Kanalentlastung Die 4rain Mono Retentionszisterne hält Niederschläge zurück und gibt sie zeitverzögert an die Kanalisation ab – so wird der Kanal bei Starkregen entlastet. Die integrierte Ablaufdrossel regelt den Abfluss im Bereich von 0,05 bis 2,0 l/s. Bei starkem Regen steigt der Wasserstand im Tank kurzfristig an und sinkt danach wieder ab. Der monolithisch gefertigte Erdtank mit 6.800 l Volumen ist dank angeformtem Tankdom und vormontierten Lippendichtungen anschlussfertig. Ein Notüberlauf verhindert, dass der Speicher überläuft. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Zur Kanalentlastung und Regenrückhaltung Integrierte Abflussdrossel 0,05–2,0 l/s, im Tank vormontiert Monolithische Bauweise mit angeformtem Tankdom Anschlussfertig: 4 Anschlüsse DN 110 mit vormontierten Lippendichtungen Tankabdeckung mit Kindersicherung 15 Jahre Herstellergarantie Technische Daten Produktdaten Marke 4rain Hersteller-Art.-Nr. 295068 EAN 4023122258377 Volumen 6.800 l Bauweise monolithisch, mit angeformtem Tankdom Garantie 15 Jahre Maße und Gewicht Maße L × B × H 2450 × 2000 × 2400 mm Gewicht 290 kg Anschlüsse und Drossel Anschlüsse 4 × DN 110 mit vormontierten Lippendichtungen Abflussdrossel integriert, 0,05–2,0 l/s, Anschluss DN 110 Notüberlauf jaGrundwassernicht für den Einbau im Grundwasser ausgelegt (Bedingungen siehe Hinweise) Lieferumfang Erdtank Mono inkl. angeformtem Tankdom 4 Anschlussbohrungen inkl. vormontierten Lippendichtungen DN 110 Tankabdeckung mit Kindersicherung Integrierte Abflussdrossel 0,05–2,0 l/s, Anschluss DN 110, im Tank vormontiert HinweiseDer Tank ist nicht für den Einbau im Grundwasser ausgelegt und darf nicht in Bereichen mit dauerhaftem Grundwasserstand eingebaut werden. Bei nur gelegentlich auftretendem Grundwasser (maximale Eintauchtiefe unter 20 cm) und bindigen, wasserundurchlässigen Böden ist für eine ausreichende Ableitung (Drainage) zu sorgen. Der Tank darf nur im nicht befahrenen Grünbereich eingebaut werden. Maßgeblich ist die Einbauanleitung des Herstellers. Bitte geben Sie bei der Bestellung den gewünschten Ablaufwert im Bereich von 0,05 bis 2,0 l/s an. Der Einbau erfolgt gemäß der Einbauanleitung Mono Tanksystem des Herstellers. Für einen frostsicheren Einbau ist als Zubehör eine teleskopierbare Domschacht-Verlängerung (220–700 mm) erhältlich.

Graf Abflussdrossel DN 160 für den DrosselschachtDie VS-Ablaufdrossel von Graf begrenzt den Abfluss aus einer Retentionsanlage und wird im Drosselschacht eingebaut. Sie ist für Ablaufmengen von 2 bis 16 l/s ausgelegt und wird mit Notüberlauf und Anschlussdichtung in DN 160 geliefert.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickAblaufmenge im Bereich von 2 bis 16 l/sInklusive NotüberlaufInklusive Anschlussdichtung DN 160Technische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.340548AusführungVS-Ablaufdrossel mit NotüberlaufAnschlussDN 160Ablaufmenge2 bis 16 l/sEinbauim Drosselschacht

Graf Retentionszisterne Platin XL 15.000 l – flacher Tank zur Regenrückhaltung Die Graf Retentionszisterne Platin XL basiert auf dem Flachtank Platin XL und dient der Regenrückhaltung und Kanalentlastung. Die geringe Bauhöhe ermöglicht eine flache Einbautiefe und spart beim Einbau Zeit und Kosten. Bei starkem Regen steigt der Wasserstand in der Zisterne. Eine schwimmende Abflussdrossel gibt das Wasser verzögert in den Kanal ab (je nach Vorgabe 0,05 bis 2,0 l/s). Der Wasserstand kann bis zum Notüberlauf ansteigen und sinkt danach langsam wieder. Die passende Abdeckung ist separat zu bestellen. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Regenrückhaltung zur Entlastung von Kanal und Kläranlage Geringe Einbautiefe durch flache Bauweise 360° drehbarer Tankdom, Domöffnung mit Edelstahlprofil Anschlussöffnungen mit vormontierten Lippendichtungen DN160 LKW-befahrbar mit passender Abdeckung, grundwasserstabil Investitionssicherheit durch 30 Jahre Garantie Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 390328 Ausführung Retentionszisterne Platin XL (Flachtank) Volumen 15.000 l Drosselabfluss 0,05 bis 2,0 l/s je nach Vorgabe Abmessungen und Gewicht Länge 7500 mm Breite 2250 mm Höhe 1910 mm Gewicht 710 kg Belastbarkeit Erdüberdeckung bei Befahrbarkeit 750 – 1500 mm max. Achslast 13,5 t max. Fahrzeuggewicht 40 t max. Fahrzeuggewicht mit Lastverteilerplatte 60 t Anschlüsse Anschlussöffnungen DN160 mit vormontierten Lippendichtungen Notüberlauf DN110 Individuelle Anschlüsse am Tankdom bis DN 300, an der Stirnseite bis DN 200 Garantie Garantiedauer 30 Jahre Lieferumfang Flachtank Platin XL 15.000 l Retentions-Set: schwimmende Abflussdrossel, Ablaufgarnitur mit Notüberlauf Anschluss DN110 Nicht enthalten: passende Abdeckung und Platin XL/XXL Retention Ausbaupaket 2 Hinweise Erdüberdeckung bei Grundwassereinbau laut Hersteller 750 – 1500 mm, max. Erdüberdeckung ohne Grundwasser/Befahrbarkeit 1750 mm. Die Vorgaben der Einbauanleitung Flachtank Platin XL und der Anschlussanleitung Retention sind zu beachten.

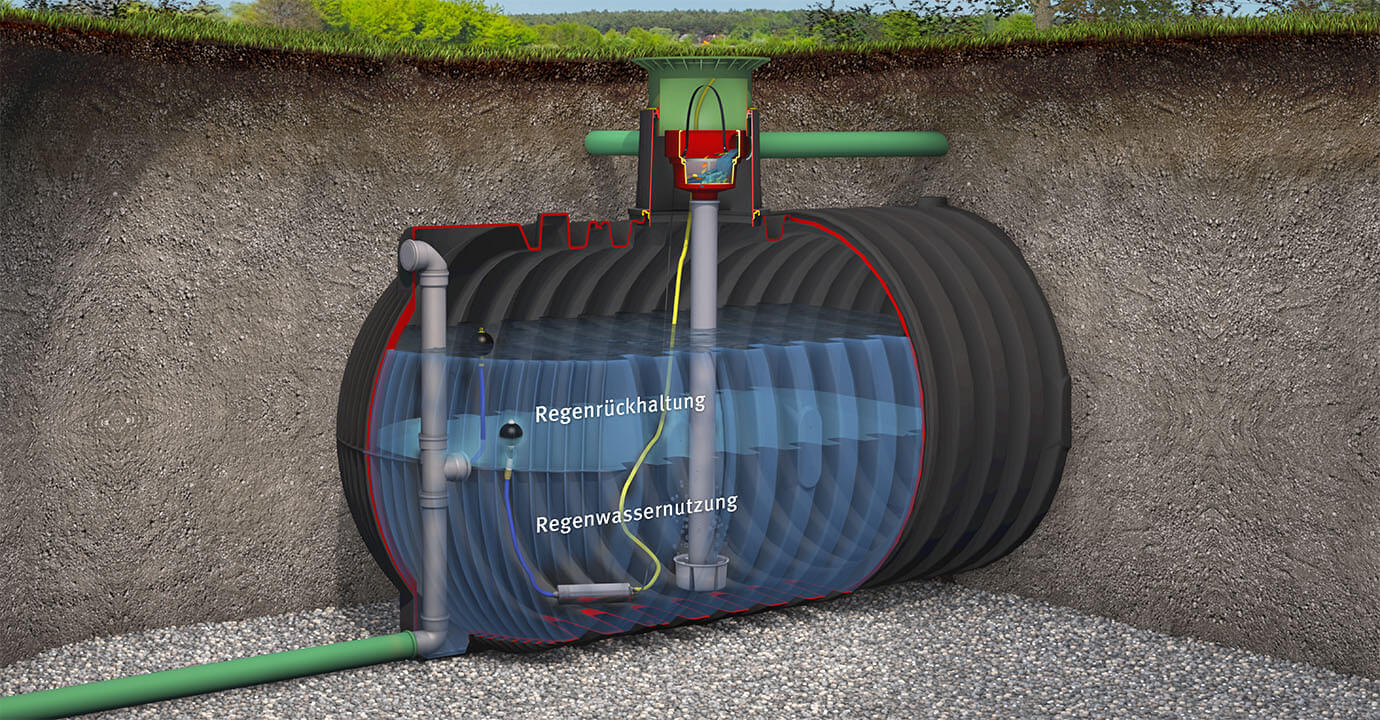

Graf Retentionszisterne Plus Carat XL 13.000 l – Rückhaltung und Nutzung in einem Tank Die Graf Retentionszisterne Plus Carat XL verbindet Regenrückhaltung mit Regenwassernutzung. Ein Teil des Volumens steht dauerhaft zur Nutzung bereit, etwa für Gartenbewässerung, Reinigungsarbeiten, Toilettenspülung und Waschmaschine. Laut Hersteller lassen sich so bis zu 50 % Trinkwasser einsparen. Bei Starkregen steigt der Wasserstand über das Nutzniveau. Das zusätzliche Wasser wird über eine schwimmende Abflussdrossel verzögert in den Kanal abgegeben (je nach Vorgabe 0,05 bis 2,0 l/s), bis der Wasserstand wieder auf das Nutzniveau gesunken ist. Kanal und Kläranlage werden so entlastet. Die passende Abdeckung ist separat zu bestellen. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Kombination aus Regenrückhaltung und Regenwassernutzung Verzögerter Kanalablauf über schwimmende Abflussdrossel (0,05 bis 2,0 l/s) LKW-befahrbar bis 12 t Fahrzeuggewicht (mit passender Abdeckung) Grundwasserstabil Domöffnung mit Edelstahlprofil, zahlreiche Anschlussflächen DN110/160 Investitionssicherheit durch 30 Jahre Garantie Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 370536 Ausführung Retentionszisterne Plus Carat XL Volumen 13.000 l Drosselabfluss 0,05 bis 2,0 l/s je nach Vorgabe Abmessungen und Gewicht Länge 4000 mm Breite 2420 mm Höhe 3075 mm Gewicht 600 kg Belastbarkeit Erdüberdeckung bei Befahrbarkeit 800 – 2000 mm max. Achslast 8 t max. Fahrzeuggewicht 12 t max. Fahrzeuggewicht mit Lastverteilerplatte 60 t Anschlüsse Anschlussflächen DN110/160 Notüberlauf DN110 Individuelle Anschlüsse am Tankdom bis DN 300, an der Stirnseite bis DN 250 Garantie Garantiedauer 30 Jahre Lieferumfang Erdtank Carat XL 13.000 l Retentions-Set: schwimmende Abflussdrossel, Ablaufgarnitur mit Notüberlauf Anschluss DN110 Nicht enthalten: passende Abdeckung und Carat/Platin XL/XXL Retention Ausbaupaket 2, Technikpaket Hinweise Erdüberdeckung bei Grundwassereinbau laut Hersteller 500 – 1800 mm, bei Befahrbarkeit 800 – 2000 mm. Die Vorgaben der Einbauanleitung Carat XL und der Anschlussanleitung Retention sind zu beachten.

Graf Carat Retention Ausbaupaket 2 DN 110 – Ergänzung für die Carat RetentionszisterneDas Ausbaupaket 2 in der Nennweite DN 110 gehört zur Graf Carat Retentionszisterne. Laut Hersteller ist es nicht im Lieferumfang der Zisterne enthalten und muss separat mitbestellt werden, ebenso wie die passende Abdeckung.Die Carat Retentionszisterne selbst bringt bereits das Retentions-Set mit schwimmender Abflussdrossel und Ablaufgarnitur mit Notüberlauf in DN 110 mit.Ihre Vorteile im ÜberblickOriginal Graf Zubehör für die Carat RetentionszisterneNennweite DN 110Separat zur Zisterne zu bestellenTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.342044AusführungRetention Ausbaupaket 2NennweiteDN 110Passend fürGraf Carat Retentionszisterne

Graf Retentionszisterne Carat 2.700 l zur Regenrückhaltung und KanalentlastungDie Graf Retentionszisterne Carat mit 2.700 l Volumen hält Regenwasser bei starkem Niederschlag zurück und gibt es verzögert an den Kanal ab. Steigt der Wasserstand, leitet eine schwimmende Abflussdrossel das Wasser mit 0,05 bis 2,0 l/s ab; der Notüberlauf schützt vor Überlastung. Nach dem Regen leert sie sich langsam wieder. So entlasten Sie Kanal und Kläranlage, wie es viele Gemeinden vorschreiben oder fördern.Der Carat-Erdtank wird im Spritzprägeverfahren hergestellt und unterirdisch eingebaut. Mit passender Abdeckung ist er bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Bereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 1400 mm möglich. Größere Ablaufwerte über 2,0 l/s sind auf Anfrage erhältlich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und verzögerte Ableitung zur KanalentlastungSchwimmende Abflussdrossel 0,05 bis 2,0 l/sAnschlussfertig mit vorgebohrten Anschlüssen und vormontierten LippendichtungenGeringes Gewicht gegenüber Beton- oder StahlzisternenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370500SerieCaratVolumen2.700 lAbflussdrosselschwimmend, 0,05 bis 2,0 l/sMaterialRecyclingmaterial (Post-Consumer-Anteil 91 %)FarbeschwarzAbmessungenLänge2080 mmBreite1565 mmHöhe2010 mmInnen-Ø Tankdom650 mmGewicht120 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung PKW-befahren (bis 3,5 t)800 bis 2000 mmErdüberdeckung LKW-befahren (bis 12 t)800 bis 2000 mmErdüberdeckung bei Grundwassereinbau800 bis 1800 mmMax. Eintauchtiefe im Grundwasser1400 mm, nur im nicht befahrenen BereichMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmLieferumfangErdtank Carat 2.700 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung und Carat Retention Ausbaupaket 2 DN 110.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Carat 3.750 l zur Regenrückhaltung und KanalentlastungDie Graf Retentionszisterne Carat mit 3.750 l Volumen hält Regenwasser bei starkem Niederschlag zurück und gibt es verzögert an den Kanal ab. Steigt der Wasserstand, leitet eine schwimmende Abflussdrossel das Wasser mit 0,05 bis 2,0 l/s ab; der Notüberlauf schützt vor Überlastung. Nach dem Regen leert sie sich langsam wieder. So entlasten Sie Kanal und Kläranlage, wie es viele Gemeinden vorschreiben oder fördern.Der Carat-Erdtank wird im Spritzprägeverfahren hergestellt und unterirdisch eingebaut. Mit passender Abdeckung ist er bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Bereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 1590 mm möglich. Größere Ablaufwerte über 2,0 l/s sind auf Anfrage erhältlich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und verzögerte Ableitung zur KanalentlastungSchwimmende Abflussdrossel 0,05 bis 2,0 l/sAnschlussfertig mit vorgebohrten Anschlüssen und vormontierten LippendichtungenGeringes Gewicht gegenüber Beton- oder StahlzisternenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370501SerieCaratVolumen3.750 lAbflussdrosselschwimmend, 0,05 bis 2,0 l/sMaterialRecyclingmaterial (Post-Consumer-Anteil 91 %)FarbeschwarzAbmessungenLänge2280 mmBreite1755 mmHöhe2200 mmInnen-Ø Tankdom650 mmGewicht150 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung PKW-befahren (bis 3,5 t)800 bis 2000 mmErdüberdeckung LKW-befahren (bis 12 t)800 bis 2000 mmErdüberdeckung bei Grundwassereinbau800 bis 1800 mmMax. Eintauchtiefe im Grundwasser1590 mm, nur im nicht befahrenen BereichMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmLieferumfangErdtank Carat 3.750 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung und Carat Retention Ausbaupaket 2 DN 110.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Carat 4.800 l zur Regenrückhaltung und KanalentlastungDie Graf Retentionszisterne Carat mit 4.800 l Volumen hält Regenwasser bei starkem Niederschlag zurück und gibt es verzögert an den Kanal ab. Steigt der Wasserstand, leitet eine schwimmende Abflussdrossel das Wasser mit 0,05 bis 2,0 l/s ab; der Notüberlauf schützt vor Überlastung. Nach dem Regen leert sie sich langsam wieder. So entlasten Sie Kanal und Kläranlage, wie es viele Gemeinden vorschreiben oder fördern.Der Carat-Erdtank wird im Spritzprägeverfahren hergestellt und unterirdisch eingebaut. Mit passender Abdeckung ist er bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Bereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 910 mm möglich. Größere Ablaufwerte über 2,0 l/s sind auf Anfrage erhältlich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und verzögerte Ableitung zur KanalentlastungSchwimmende Abflussdrossel 0,05 bis 2,0 l/sAnschlussfertig mit vorgebohrten Anschlüssen und vormontierten LippendichtungenGeringes Gewicht gegenüber Beton- oder StahlzisternenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370502SerieCaratVolumen4.800 lAbflussdrosselschwimmend, 0,05 bis 2,0 l/sMaterialRecyclingmaterial (Post-Consumer-Anteil 91 %)FarbeschwarzAbmessungenLänge2280 mmBreite1985 mmHöhe2430 mmInnen-Ø Tankdom650 mmGewicht185 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung PKW-befahren (bis 3,5 t)800 bis 2000 mmErdüberdeckung LKW-befahren (bis 12 t)800 bis 2000 mmErdüberdeckung bei Grundwassereinbau800 bis 1800 mmMax. Eintauchtiefe im Grundwasser910 mm, nur im nicht befahrenen BereichMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmLieferumfangErdtank Carat 4.800 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung und Carat Retention Ausbaupaket 2 DN 110.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Carat 6.500 l zur Regenrückhaltung und KanalentlastungDie Graf Retentionszisterne Carat mit 6.500 l Volumen hält Regenwasser bei starkem Niederschlag zurück und gibt es verzögert an den Kanal ab. Steigt der Wasserstand, leitet eine schwimmende Abflussdrossel das Wasser mit 0,05 bis 2,0 l/s ab; der Notüberlauf schützt vor Überlastung. Nach dem Regen leert sie sich langsam wieder. So entlasten Sie Kanal und Kläranlage, wie es viele Gemeinden vorschreiben oder fördern.Der Carat-Erdtank wird im Spritzprägeverfahren hergestellt und unterirdisch eingebaut. Mit passender Abdeckung ist er bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Bereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 1050 mm möglich. Größere Ablaufwerte über 2,0 l/s sind auf Anfrage erhältlich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und verzögerte Ableitung zur KanalentlastungSchwimmende Abflussdrossel 0,05 bis 2,0 l/sAnschlussfertig mit vorgebohrten Anschlüssen und vormontierten LippendichtungenGeringes Gewicht gegenüber Beton- oder StahlzisternenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370503SerieCaratVolumen6.500 lAbflussdrosselschwimmend, 0,05 bis 2,0 l/sMaterialRecyclingmaterial (Post-Consumer-Anteil 91 %)FarbeschwarzAbmessungenLänge2390 mmBreite2190 mmHöhe2710 mmInnen-Ø Tankdom650 mmGewicht220 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung PKW-befahren (bis 3,5 t)800 bis 2000 mmErdüberdeckung LKW-befahren (bis 12 t)800 bis 2000 mmErdüberdeckung bei Grundwassereinbau800 bis 1800 mmMax. Eintauchtiefe im Grundwasser1050 mm, nur im nicht befahrenen BereichMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmLieferumfangErdtank Carat 6.500 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung und Carat Retention Ausbaupaket 2 DN 110.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Carat XL 8.500 l zur Regenrückhaltung und KanalentlastungDie Graf Retentionszisterne Carat XL mit 8.500 l Volumen hält Regenwasser bei starkem Niederschlag zurück und gibt es verzögert an den Kanal ab. Steigt der Wasserstand, leitet eine schwimmende Abflussdrossel das Wasser mit 0,05 bis 2,0 l/s ab; der Notüberlauf schützt vor Überlastung. Nach dem Regen leert sie sich langsam wieder. So entlasten Sie Kanal und Kläranlage, wie es viele Gemeinden vorschreiben oder fördern.Der Erdtank wird unterirdisch eingebaut und ist mit passender Abdeckung bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Grünbereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 1042 mm möglich. Anschlüsse nach Wunsch sind am Tankdom bis DN 300 und an der Stirnseite bis DN 250 möglich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und verzögerte Ableitung zur KanalentlastungSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageLKW-befahrbar bis 12 t (ohne Grund- und Schichtenwasser)Zahlreiche Anschlussflächen DN 110/160, vormontierte LippendichtungenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370504SerieCarat XLVolumen8.500 lAbflussdrosselschwimmend, 0,05 bis 2,0 l/sFarbeschwarzAbmessungenLänge3500 mmBreite2040 mmHöhe2695 mmInnen-Ø Tankdom650 mmGewicht380 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung bei Befahrbarkeit800 bis 2000 mmErdüberdeckung Grünbereich750 bis 1050 mm (mit Zwischenstück bis 2000 mm)Max. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmGrundwassermax. Eintauchtiefe 1042 mm, nur im nicht befahrenen GrünbereichLieferumfangErdtank Carat XL 8.500 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung und Carat Retention Ausbaupaket 2 DN 110/160.Hinweise zum EinbauBei 380 kg Tankgewicht planen Sie geeignetes Hebegerät ein. Maßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Carat XL 10.000 l zur Regenrückhaltung und KanalentlastungDie Graf Retentionszisterne Carat XL mit 10.000 l Volumen hält Regenwasser bei starkem Niederschlag zurück und gibt es verzögert an den Kanal ab. Steigt der Wasserstand, leitet eine schwimmende Abflussdrossel das Wasser mit 0,05 bis 2,0 l/s ab; der Notüberlauf schützt vor Überlastung. Nach dem Regen leert sie sich langsam wieder. So entlasten Sie Kanal und Kläranlage, wie es viele Gemeinden vorschreiben oder fördern.Der Erdtank wird unterirdisch eingebaut und ist mit passender Abdeckung bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Grünbereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 1142 mm möglich. Anschlüsse nach Wunsch sind am Tankdom bis DN 300 und an der Stirnseite bis DN 250 möglich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und verzögerte Ableitung zur KanalentlastungSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageLKW-befahrbar bis 12 t (ohne Grund- und Schichtenwasser)Zahlreiche Anschlussflächen DN 110/160, vormontierte LippendichtungenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370505SerieCarat XLVolumen10.000 lAbflussdrosselschwimmend, 0,05 bis 2,0 l/sFarbeschwarzAbmessungenLänge3520 mmBreite2240 mmHöhe2895 mmInnen-Ø Tankdom650 mmGewicht455 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung bei Befahrbarkeit800 bis 2000 mmErdüberdeckung Grünbereich750 bis 1050 mm (mit Zwischenstück bis 2000 mm)Max. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmGrundwassermax. Eintauchtiefe 1142 mm, nur im nicht befahrenen GrünbereichLieferumfangErdtank Carat XL 10.000 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung und Carat Retention Ausbaupaket 2 DN 110/160.Hinweise zum EinbauBei 455 kg Tankgewicht planen Sie geeignetes Hebegerät ein. Maßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Plus Carat 3.750 l: Rückhaltung und Nutzung kombiniertDie Graf Retentionszisterne Plus Carat mit 3.750 l Gesamtvolumen verbindet Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Darüber liegt das Rückhaltevolumen: Bei Starkregen steigt der Wasserstand, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, und der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Der Carat-Erdtank wird im Spritzprägeverfahren hergestellt und unterirdisch eingebaut. Mit passender Abdeckung ist er bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Bereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 1590 mm möglich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und Nutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageAnschlussfertig mit vorgebohrten Anschlüssen und vormontierten LippendichtungenGeringes Gewicht gegenüber Beton- oder StahlzisternenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370519SerieCaratGesamtvolumen3.750 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sMaterialRecyclingmaterial (Post-Consumer-Anteil 91 %)FarbeschwarzAbmessungenLänge2280 mmBreite1755 mmHöhe2200 mmInnen-Ø Tankdom650 mmGewicht155 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung PKW-befahren (bis 3,5 t)800 bis 2000 mmErdüberdeckung LKW-befahren (bis 12 t)800 bis 2000 mmErdüberdeckung bei Grundwassereinbau800 bis 1800 mmMax. Eintauchtiefe im Grundwasser1590 mm, nur im nicht befahrenen BereichMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmLieferumfangErdtank Carat 3.750 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung, Carat Retention Ausbaupaket 2 DN 110 und Technikpaket Garten-Komfort.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Plus Carat 4.800 l: Rückhaltung und Nutzung kombiniertDie Graf Retentionszisterne Plus Carat mit 4.800 l Gesamtvolumen verbindet Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Darüber liegt das Rückhaltevolumen: Bei Starkregen steigt der Wasserstand, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, und der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Der Carat-Erdtank wird im Spritzprägeverfahren hergestellt und unterirdisch eingebaut. Mit passender Abdeckung ist er bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Bereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 910 mm möglich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und Nutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageAnschlussfertig mit vorgebohrten Anschlüssen und vormontierten LippendichtungenGeringes Gewicht gegenüber Beton- oder StahlzisternenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370520SerieCaratGesamtvolumen4.800 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sMaterialRecyclingmaterial (Post-Consumer-Anteil 91 %)FarbeschwarzAbmessungenLänge2280 mmBreite1985 mmHöhe2430 mmInnen-Ø Tankdom650 mmGewicht190 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung PKW-befahren (bis 3,5 t)800 bis 2000 mmErdüberdeckung LKW-befahren (bis 12 t)800 bis 2000 mmErdüberdeckung bei Grundwassereinbau800 bis 1800 mmMax. Eintauchtiefe im Grundwasser910 mm, nur im nicht befahrenen BereichMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmLieferumfangErdtank Carat 4.800 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung, Carat Retention Ausbaupaket 2 DN 110 und Technikpaket Garten-Komfort.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Plus Carat 6.500 l: Rückhaltung und Nutzung kombiniertDie Graf Retentionszisterne Plus Carat mit 6.500 l Gesamtvolumen verbindet Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Darüber liegt das Rückhaltevolumen: Bei Starkregen steigt der Wasserstand, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, und der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Der Carat-Erdtank wird im Spritzprägeverfahren hergestellt und unterirdisch eingebaut. Mit passender Abdeckung ist er bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Bereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 1050 mm möglich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und Nutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageAnschlussfertig mit vorgebohrten Anschlüssen und vormontierten LippendichtungenGeringes Gewicht gegenüber Beton- oder StahlzisternenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370521SerieCaratGesamtvolumen6.500 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sMaterialRecyclingmaterial (Post-Consumer-Anteil 91 %)FarbeschwarzAbmessungenLänge2390 mmBreite2190 mmHöhe2710 mmInnen-Ø Tankdom650 mmGewicht225 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung PKW-befahren (bis 3,5 t)800 bis 2000 mmErdüberdeckung LKW-befahren (bis 12 t)800 bis 2000 mmErdüberdeckung bei Grundwassereinbau800 bis 1800 mmMax. Eintauchtiefe im Grundwasser1050 mm, nur im nicht befahrenen BereichMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmLieferumfangErdtank Carat 6.500 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung, Carat Retention Ausbaupaket 2 DN 110 und Technikpaket Garten-Komfort.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Plus Carat XL 8.500 l: Rückhaltung und Nutzung in einem TankDie Graf Retentionszisterne Plus Carat XL mit 8.500 l Gesamtvolumen verbindet Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Darüber liegt das Rückhaltevolumen: Bei Starkregen steigt der Wasserstand, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, und der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Der Erdtank wird unterirdisch eingebaut und ist mit passender Abdeckung bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Grünbereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 1042 mm möglich. In vielen Gemeinden ist diese Lösung vorgeschrieben oder wird gefördert.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRegenrückhaltung und Regenwassernutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageLKW-befahrbar bis 12 t (ohne Grund- und Schichtenwasser)Domöffnung mit Edelstahlprofil, zahlreiche Anschlussflächen DN 110/160Laut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370523SerieCarat XLGesamtvolumen8.500 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sFarbeschwarzAbmessungenLänge3500 mmBreite2040 mmHöhe2695 mmInnen-Ø Tankdom650 mmGewicht380 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung bei Befahrbarkeit800 bis 2000 mmErdüberdeckung Grünbereich750 bis 1050 mm (mit Zwischenstück bis 2000 mm)Max. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmGrundwassermax. Eintauchtiefe 1042 mm, nur im nicht befahrenen GrünbereichLieferumfangErdtank Carat XL 8.500 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung, Carat Retention Ausbaupaket 2 und Technikpaket Garten-Komfort.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Plus Carat XL 10.000 l: Rückhaltung und Nutzung in einem TankDie Graf Retentionszisterne Plus Carat XL mit 10.000 l Gesamtvolumen verbindet Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Darüber liegt das Rückhaltevolumen: Bei Starkregen steigt der Wasserstand, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, und der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Die 10.000-l-Ausführung eignet sich für größere angeschlossene Dachflächen. Der Erdtank wird unterirdisch eingebaut und ist mit passender Abdeckung bis 12 t Fahrzeuggewicht befahrbar, allerdings nur ohne Grund- und Schichtenwasser. Im nicht befahrenen Grünbereich ist ein Einbau im Grundwasser bis zu einer Eintauchtiefe von 1142 mm möglich.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRegenrückhaltung und Regenwassernutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageLKW-befahrbar bis 12 t (ohne Grund- und Schichtenwasser)Domöffnung mit Edelstahlprofil, zahlreiche Anschlussflächen DN 110/160Laut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.370525SerieCarat XLGesamtvolumen10.000 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sFarbeschwarzAbmessungenLänge3520 mmBreite2240 mmHöhe2895 mmInnen-Ø Tankdom650 mmGewicht455 kgBelastbarkeit und EinbauMax. Achslast8 tMax. FahrzeuggewichtLKW bis 12 t beim vorgeschriebenen Einbau (Abdeckung Klasse D, Lastverteilung bauseits), nur ohne Grund- und Schichtenwasser; bis 60 t nur als gesondert geplante Ausführung mit geeigneter Lastverteilung nach Abstimmung mit GrafErdüberdeckung bei Befahrbarkeit800 bis 2000 mmErdüberdeckung Grünbereich750 bis 1050 mm (mit Zwischenstück bis 2000 mm)Max. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)2000 mmGrundwassermax. Eintauchtiefe 1142 mm, nur im nicht befahrenen GrünbereichLieferumfangErdtank Carat XL 10.000 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung, Carat Retention Ausbaupaket 2 und Technikpaket Garten-Komfort.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Platin XL 10.000 l: flache Großzisterne zur KanalentlastungDie Graf Retentionszisterne Platin XL mit 10.000 l Volumen hält Regenwasser bei starkem Niederschlag zurück und gibt es verzögert an den Kanal ab. Steigt der Wasserstand, leitet eine schwimmende Abflussdrossel das Wasser mit 0,05 bis 2,0 l/s ab; der Notüberlauf schützt vor Überlastung. Nach dem Regen sinkt der Wasserstand langsam wieder. Damit eignet sich die Zisterne für größere versiegelte Flächen, bei denen die Gemeinde eine Rückhaltung vorschreibt oder fördert.Der Flachtank benötigt nur eine geringe Einbautiefe. Der 360° drehbare Tankdom lässt sich einfach an die Anschlussleitungen ausrichten, Mit passender Abdeckung ist der Tank LKW-befahrbar.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickGeringe Einbautiefe, Tankhöhe laut Hersteller nur 125 cm360° drehbarer Tankdom für einfache AusrichtungAnschlussöffnungen mit vormontierten Lippendichtungen DN 160, Anschlussstutzen bis DN 200, am Tankdom bis DN 315LKW-befahrbar mit passender AbdeckungLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.390327SerieFlachtank Platin XLVolumen10.000 lAbflussdrosselschwimmend, 0,05 bis 2,0 l/sAnschlussöffnungenLippendichtungen DN 160 vormontiertAbmessungenLänge4900 mmBreite2250 mmHöhe1910 mmGewicht460 kgBelastbarkeit und EinbauMax. Achslast13,5 tMax. Fahrzeuggewicht40 t, mit Lastverteilerplatte 60 tErdüberdeckung bei Befahrbarkeit750 bis 1500 mmErdüberdeckung bei Grundwassereinbau750 bis 1500 mmMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)1750 mmLieferumfangFlachtank Platin XL 10.000 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung und Platin XL/XXL Retention Ausbaupaket 2.Hinweise zum EinbauBei 460 kg Tankgewicht planen Sie geeignetes Hebegerät ein. Beachten Sie die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Retentionszisterne Plus Platin 3.000 l: Rückhaltung und Nutzung im FlachtankDie Graf Retentionszisterne Plus Platin mit 3.000 l Gesamtvolumen kombiniert Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Bei Starkregen steigt der Wasserstand darüber an, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Als Flachtank benötigt die Zisterne nur eine geringe Einbautiefe. Mit passender Abdeckung ist sie PKW-befahrbar (max. 3,5 t Fahrzeuggewicht, max. 2,2 t Achslast). Eine LKW-Befahrung ist nur mit einer bauseitigen, selbsttragenden und eisenarmierten Betonplatte möglich, die statisch bemessen werden muss. Bei Grund- oder Schichtenwasser ist eine Befahrung ausgeschlossen. Die Anschlüsse sind vorgebohrt und mit Lippendichtungen vormontiert.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und Nutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageGeringe Einbautiefe durch flache BauformAnschlussfertig mit vormontierten LippendichtungenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.390312SerieFlachtank PlatinGesamtvolumen3.000 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sFarbeschwarzAbmessungenLänge2450 mmBreite2100 mmHöhe1050 mmGewicht185 kgBelastbarkeit und EinbauMax. Achslast2,2 tMax. Fahrzeuggewicht3,5 t (PKW)LKW-Befahrbarkeitnur mit bauseitiger, selbsttragender, eisenarmierter Betonplatte (statisch bemessen)Erdüberdeckung bei Befahrbarkeit700 bis 1000 mmErdüberdeckung bei Grundwassereinbau (nur nicht befahrene Flächen)700 bis 1200 mmBefahrung bei Grund-/SchichtenwasserausgeschlossenMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)1200 mmLieferumfangFlachtank Platin 3.000 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung, Platin Retention Ausbaupaket 2 und Technikpaket Garten-Komfort.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Plus Platin XL 15.000 l: Rückhaltung und Nutzung im GroßflachtankDie Graf Retentionszisterne Plus Platin XL mit 15.000 l Gesamtvolumen kombiniert Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Bei Starkregen steigt der Wasserstand darüber an, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Der Flachtank benötigt nur eine geringe Einbautiefe und ist laut Hersteller ohne Lastverteilerplatte bis SLW 40 befahrbar, mit Teleskop-Domschacht 600 Universal und bauseitiger Lastverteilerplatte bis SLW 60.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und Nutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisGeringe Einbautiefe, Tankhöhe laut Hersteller nur 125 cmAnschlussstutzen bis DN 200, am Tankdom bis DN 315Laut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.390330SerieFlachtank Platin XLGesamtvolumen15.000 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sAnschlussöffnungenLippendichtungen DN 160 vormontiertAbmessungenLänge7500 mmBreite2250 mmHöhe1910 mmGewicht744 kgBelastbarkeit und EinbauMax. Achslast13,5 tMax. Fahrzeuggewicht40 t, mit Lastverteilerplatte 60 tErdüberdeckung bei Befahrbarkeit750 bis 1500 mmErdüberdeckung bei Grundwassereinbau750 bis 1500 mmMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)1750 mmLieferumfangFlachtank Platin XL 15.000 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 160Nicht enthalten und separat zu bestellen: passende Abdeckung, Platin XL/XXL Retention Ausbaupaket 2 und Technikpaket Garten-Komfort.Hinweise zum EinbauBei 744 kg Tankgewicht planen Sie geeignetes Hebegerät ein. Beachten Sie die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Retentionszisterne Plus Platin XL 10.000 l: Rückhaltung und Nutzung im GroßflachtankDie Graf Retentionszisterne Plus Platin XL mit 10.000 l Gesamtvolumen kombiniert Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Bei Starkregen steigt der Wasserstand darüber an, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Der Flachtank benötigt nur eine geringe Einbautiefe und ist laut Hersteller ohne Lastverteilerplatte bis SLW 40 befahrbar, mit Teleskop-Domschacht 600 Universal und bauseitiger Lastverteilerplatte bis SLW 60.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und Nutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisGeringe Einbautiefe, Tankhöhe laut Hersteller nur 125 cmAnschlussstutzen bis DN 200, am Tankdom bis DN 315Laut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.390329SerieFlachtank Platin XLGesamtvolumen10.000 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sAnschlussöffnungenLippendichtungen DN 160 vormontiertAbmessungenLänge4900 mmBreite2250 mmHöhe1910 mmGewicht460 kgBelastbarkeit und EinbauMax. Achslast13,5 tMax. Fahrzeuggewicht40 t, mit Lastverteilerplatte 60 tErdüberdeckung bei Befahrbarkeit750 bis 1500 mmErdüberdeckung bei Grundwassereinbau750 bis 1500 mmMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)1750 mmLieferumfangFlachtank Platin XL 10.000 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 160Nicht enthalten und separat zu bestellen: passende Abdeckung, Platin XL/XXL Retention Ausbaupaket 2 und Technikpaket Garten-Komfort.Hinweise zum EinbauBei 460 kg Tankgewicht planen Sie geeignetes Hebegerät ein. Beachten Sie die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Retentionszisterne Plus Platin 5.000 l: Rückhaltung und Nutzung im FlachtankDie Graf Retentionszisterne Plus Platin mit 5.000 l Gesamtvolumen kombiniert Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Bei Starkregen steigt der Wasserstand darüber an, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Als Flachtank benötigt die Zisterne nur eine geringe Einbautiefe. Mit passender Abdeckung ist sie PKW-befahrbar (max. 3,5 t Fahrzeuggewicht, max. 2,2 t Achslast). Eine LKW-Befahrung ist nur mit einer bauseitigen, selbsttragenden und eisenarmierten Betonplatte möglich, die statisch bemessen werden muss. Bei Grund- oder Schichtenwasser ist eine Befahrung ausgeschlossen. Die Anschlüsse sind vorgebohrt und mit Lippendichtungen vormontiert.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und Nutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageGeringe Einbautiefe durch flache BauformAnschlussfertig mit vormontierten LippendichtungenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.390315SerieFlachtank PlatinGesamtvolumen5.000 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sFarbeschwarzAbmessungenLänge2890 mmBreite2300 mmHöhe1315 mmGewicht255 kgBelastbarkeit und EinbauMax. Achslast2,2 tMax. Fahrzeuggewicht3,5 t (PKW)LKW-Befahrbarkeitnur mit bauseitiger, selbsttragender, eisenarmierter Betonplatte (statisch bemessen)Erdüberdeckung bei Befahrbarkeit700 bis 1000 mmErdüberdeckung bei Grundwassereinbau (nur nicht befahrene Flächen)700 bis 1200 mmBefahrung bei Grund-/SchichtenwasserausgeschlossenMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)1200 mmLieferumfangFlachtank Platin 5.000 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung, Platin Retention Ausbaupaket 2 und Technikpaket Garten-Komfort.Hinweise zum EinbauMaßgeblich ist die Einbauanleitung des Herstellers.

Graf Retentionszisterne Plus Platin 7.500 l: Rückhaltung und Nutzung im FlachtankDie Graf Retentionszisterne Plus Platin mit 7.500 l Gesamtvolumen kombiniert Regenrückhaltung mit Regenwassernutzung. Ein Teil des Wassers bleibt im Tank und steht Ihnen für Garten, WC-Spülung oder Waschmaschine zur Verfügung. Bei Starkregen steigt der Wasserstand darüber an, eine schwimmende Abflussdrossel gibt das Wasser mit 0,05 bis 2,0 l/s verzögert an den Kanal ab, der Notüberlauf schützt vor Überlastung. Die Aufteilung zwischen Rückhalte- und Nutzvolumen richtet sich nach Ihren Vorgaben.Die 7.500-l-Ausführung ist die größte Ausführung dieser Baureihe. Als Flachtank benötigt die Zisterne nur eine geringe Einbautiefe, mit passender Abdeckung ist sie PKW-befahrbar (max. 3,5 t Fahrzeuggewicht, max. 2,2 t Achslast). Eine LKW-Befahrung ist nur mit einer bauseitigen, selbsttragenden und eisenarmierten Betonplatte möglich, die statisch bemessen werden muss. Bei Grund- oder Schichtenwasser ist eine Befahrung ausgeschlossen. Die Anschlüsse sind vorgebohrt und mit Lippendichtungen vormontiert.Den zulässigen Ablaufwert in l/s klären Sie mit der zuständigen Entwässerungsstelle bzw. Ihrem Fachplaner. Nach Ihrer Bestellung stimmen wir diesen Wert mit Ihnen ab. Die Produktion erfolgt erst nach Ihrer schriftlichen Bestätigung.Ihre Vorteile im ÜberblickRückhaltung und Nutzung kombiniert, laut Hersteller bis zu 50 % TrinkwasserersparnisSchwimmende Abflussdrossel 0,05 bis 2,0 l/s, größere Ablaufwerte auf AnfrageGeringe Einbautiefe durch flache BauformAnschlussfertig mit vormontierten LippendichtungenLaut Hersteller 30 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.390324SerieFlachtank PlatinGesamtvolumen7.500 lRückhalte- und Nutzvolumennach KundenvorgabeAbflussdrosselschwimmend, 0,05 bis 2,0 l/sFarbeschwarzAbmessungenLänge3600 mmBreite2250 mmHöhe1565 mmGewicht385 kgBelastbarkeit und EinbauMax. Achslast2,2 tMax. Fahrzeuggewicht3,5 t (PKW)LKW-Befahrbarkeitnur mit bauseitiger, selbsttragender, eisenarmierter Betonplatte (statisch bemessen)Erdüberdeckung bei Befahrbarkeit700 bis 1000 mmErdüberdeckung bei Grundwassereinbau (nur nicht befahrene Flächen)700 bis 1200 mmBefahrung bei Grund-/SchichtenwasserausgeschlossenMax. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit)1200 mmLieferumfangFlachtank Platin 7.500 lRetentions-Set mit schwimmender AbflussdrosselAblaufgarnitur mit Notüberlauf, Anschluss DN 110Nicht enthalten und separat zu bestellen: passende Abdeckung, Platin Retention Ausbaupaket 2 und Technikpaket Garten-Komfort.Hinweise zum EinbauBei 385 kg Tankgewicht planen Sie geeignetes Hebegerät ein. Maßgeblich ist die Einbauanleitung des Herstellers.

Graf Abflussdrossel mit Zubehör für Erdtank CaratMit der Abflussdrossel von Graf rüsten Sie einen Erdtank Carat zur Retentionszisterne aus. Ein Teil des Tankvolumens dient dann als Rückhaltevolumen: Bei Starkregen wird das Wasser zwischengespeichert und über die Drossel gleichmäßig und verzögert an Kanal oder Versickerung abgegeben.Die Drossel ist für Abflussmengen von 0,05 bis 2,0 l/s ausgelegt und wird über einen 3 m langen Schlauch an den Ablauf DN 110 angeschlossen.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickMacht den Carat Tank zur RetentionszisterneAbflussbereich 0,05 bis 2,0 l/sAnschluss DN 110 mit 3 m SchlauchTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.369020ProduktartAbflussdrossel mit ZubehörAbflussmenge0,05 bis 2,0 l/sAnschlussDN 110Schlauch3 mPassend fürErdtank Carat

Graf Abflussdrossel mit Zubehör für Flachtank PlatinMit der Abflussdrossel von Graf rüsten Sie einen Erd- oder Flachtank der Serie Platin zur Retentionszisterne aus. Ein Teil des Tankvolumens dient dann als Rückhaltevolumen: Bei Starkregen wird das Wasser zwischengespeichert und über die Drossel gleichmäßig und verzögert an Kanal oder Versickerung abgegeben.Die Drossel ist für Abflussmengen von 0,05 bis 2,0 l/s ausgelegt und wird über einen 3 m langen Schlauch an den Ablauf DN 100 angeschlossen.Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im ÜberblickMacht den Platin Tank zur RetentionszisterneAbflussbereich 0,05 bis 2,0 l/sAnschluss mit 3 m SchlauchTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.369016ProduktartAbflussdrossel mit ZubehörAbflussmenge0,05 bis 2,0 l/sAnschlussDN 100Schlauch3 mPassend fürErd- und Flachtank Platin
