Ofenrohre für Kaminöfen und Herde in allen Größen

ediFire Doppel-Hitzeschutz 90°-Bogen Ø 150 mm, schwarz Der ediFire Hitzeschutz wird außen an einem passenden dreiteiligen 90°-Rauchrohrbogen mit Ø 150 mm angebracht. Er schirmt die Wärmestrahlung im geschützten Bereich ab. Diese Ausführung besitzt einen doppelten Hitzeschutz. Das eigentliche Rauchrohr beziehungsweise der Bogen gehört nicht zum Lieferumfang. Ihre Vorteile Für passende dreiteilige 90°-Bögen Ø 150 mm Doppelte Abschirmung 360 mm Maß H Produkt und Ausführung Marke ediFire Artikelnummer 433211 Produktart Hitzeschutz für 90°-Bogen Ausführung Doppelter Hitzeschutz Material Stahl Farbe Schwarz Oberfläche Lackiert Abmessungen und Anschlüsse Passender Rohr-Nenndurchmesser 150 mm Außenmaß Ø laut Zeichnung 235 mm Maß H laut Zeichnung 360 mm Einsatz und technische Eigenschaften Mindestabstand G laut Katalog 300 mm – nur bei bestimmungsgemäßer Montage in der ausgewiesenen Schutzrichtung Lieferumfang 1 × ediFire doppelter Hitzeschutz für 90°-Bogen Ø 150 mm, schwarz Hinweise zur Planung und Montage Die Angabe 300 mm gilt für die im Katalog beschriebene Kombination und Montage. Sie ist keine pauschale Freigabe für jede Einbaulage oder jede benachbarte Fläche. Beachten Sie die Montagevorgaben und lassen Sie die konkrete Einbausituation prüfen. Der Hitzeschutz ist keine gedämmte Wanddurchführung und ersetzt keinen vorgeschriebenen Brandschutzaufbau. Rohrgeometrie, Halterung und Schutzrichtung müssen zum Bauteil passen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr Ø 200 mm, 500 mm, schwarz Das ediFire Ofenrohr mit Ø 200 mm und 500 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 200 mm und 500 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433495 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 200 mm Nennlänge 500 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 600 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 200 mm, 500 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr mit Drosselklappe Ø 180 mm, 250 mm, schwarz Das ediFire Ofenrohr mit Drosselklappe mit Ø 180 mm und 250 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die integrierte Drosselklappe lässt sich über den außenliegenden Griff von Hand verstellen. Damit kann der freie Abgasquerschnitt entsprechend den Vorgaben der Feuerstätte angepasst werden. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 180 mm und 250 mm Nennlänge Gerade Rohrführung Manuell einstellbare Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433507 Produktart Ofenrohr mit Drosselklappe Drosselklappe Ja, manuell betätigt Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 180 mm Nennlänge 250 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr mit Drosselklappe Ø 180 mm, 250 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Eine zu starke Drosselung kann die Abgasabführung beeinträchtigen. Beachten Sie die Bedienvorgaben Ihrer Anlage; der Griff kann im Betrieb heiß werden. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 0–90° Ø 180 mm, 3-teilig, mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 180 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 180 mm Winkel 0–90° einstellbar, dreiteilig Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433581 Produktart Rauchrohrbogen Reinigungsöffnung Ja Bauform Dreiteilig, verstellbar Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 180 mm Winkel 0–90° verstellbar Maß H laut Zeichnung 335 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 180 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire S-Bogen Ø 150 mm, Versatz 60 mm, schwarz Der ediFire S-Bogen mit Ø 150 mm gleicht einen seitlichen Versatz von 60 mm zwischen zwei parallel verlaufenden Rauchrohrabschnitten aus. Er unterstützt die Verbindung, wenn Ofenanschluss und weiterführende Rohrleitung nicht auf einer gemeinsamen Achse liegen. Die Angabe 60 mm beschreibt den Achsversatz, nicht die Rohrlänge oder den Durchmesser. Der Anschlussdurchmesser bleibt an beiden Enden bei 150 mm. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Gleicht 60 mm Achsversatz aus Beidseitig Ø 150 mm Für parallel versetzte Leitungsabschnitte Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433177 Produktart S-Bogen Ausführung Geschliffene Schweißnähte Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Achsversatz 60 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire S-Bogen Ø 150 mm, 60 mm Versatz, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Messen Sie den Abstand zwischen den Mittelachsen der Anschlüsse. Ein S-Bogen dient dem Versatzausgleich und verändert den Anschlussdurchmesser nicht. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Teleskoprohr Ø 130 mm, 500-mm-Ausführung, schwarz Das ediFire Teleskoprohr mit Ø 130 mm ermöglicht eine Längenanpassung innerhalb der Rauchrohrverbindung. Die ineinanderschiebbaren Rohrabschnitte helfen, den Abstand zwischen vorhandenen Anschlüssen auszugleichen. Die Bezeichnung „500 mm“ beschreibt die Baugröße des Rohrabschnitts. Die Herstellerzeichnung weist für diese Ausführung eine verstellbare Gesamtlänge von 600 bis 900 mm aus. Planen Sie zusätzlich die Steckverbindungen zu den anschließenden Bauteilen ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Längenanpassung durch teleskopierbare Rohrabschnitte Anschluss Ø 130 mm 600–900 mm Gesamtlänge laut Zeichnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433071 Produktart Teleskoprohr Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 130 mm Baugröße 500 mm Verstellbare Gesamtlänge laut Zeichnung 600–900 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 390 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Teleskoprohr Ø 130 mm, 500-mm-Ausführung, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Erforderliche Überdeckung und Befestigung der Schiebeteile beachten. Nicht über den vorgesehenen Verstellbereich hinaus ausziehen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 90° Ø 120 mm mit Reinigungsöffnung, grau Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 90° Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433633 Produktart Rauchrohrbogen Reinigungsöffnung Ja Material Stahl Farbe Grau Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 90°, fest Schenkelmaße laut Listung 245 × 245 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 120 mm, grau Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 90° Ø 130 mm, schwarz Der ediFire Rauchrohrbogen mit Ø 130 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 130 mm Winkel 90° Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433544 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 130 mm Winkel 90°, fest Schenkelmaße laut Listung 250 × 250 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 390 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 130 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Reinigungsdeckel mit Riegel für Ø 120 mm, schwarz Der ediFire Reinigungsdeckel mit Riegel verschließt die dafür vorgesehene Reinigungsöffnung eines passenden Rauchrohrs oder Formstücks mit Ø 120 mm. Die Zuordnung nach Rohrdurchmesser ersetzt nicht den Vergleich der Deckelform und der Verriegelung. Prüfen Sie vor dem Austausch die vorhandene Öffnung und den Befestigungsmechanismus. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Ihre Vorteile Deckel mit Verriegelung Für passende Elemente Ø 120 mm Zugang zur Reinigungsöffnung bleibt möglich Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433148 Produktart Reinigungsdeckel Verschluss Mit Riegel Material Stahl Farbe Schwarz Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Zuordnung zum Rohr-Nenndurchmesser 120 mm Lieferumfang 1 × ediFire Reinigungsdeckel mit Riegel für Ø 120 mm, schwarz Hinweise zur Planung und Montage Nur mit einer in Form und Verriegelung passenden Reinigungsöffnung verwenden. Sitz und ordnungsgemäßen Verschluss vor Inbetriebnahme prüfen. Reinigung und Austausch nur bei abgekühlter Anlage durchführen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 0–90° Ø 120 mm, grau Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 0–90° einstellbar Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433473 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Grau Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 0–90° verstellbar Maß H laut Zeichnung 265 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 120 mm, grau Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Drosselklappe für Ofenrohr Ø 180 mm, schwarz Die ediFire Drosselklappe ist für den Einbau in geeignete Ofenrohre mit Ø 180 mm vorgesehen. Mit dem außenliegenden Bediengriff verändern Sie die Stellung der Klappe und damit den freien Abgasquerschnitt. Ø 180 mm bezeichnet das passende Rohr. Die Klappenscheibe selbst hat Ø 155 mm. Die Klappe ist nicht gasdicht schließend und darf nicht als Absperrventil verwendet werden. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Für Ofenrohre Ø 180 mm Manuelle Betätigung über den Griff Komplette Klappe mit Achse und Griff Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433065 Produktart Drosselklappe Ausführung Standard, mit Betätigungsachse und Griff Gasdicht schließend Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Passender Rohr-Nenndurchmesser 180 mm Durchmesser Klappenscheibe D 155 mm Gesamtmaß L entlang der Achse 215 mm Lieferumfang 1 × ediFire Drosselklappe für Ø 180 mm mit Achse und Griff, schwarz Hinweise zur Planung und Montage Prüfen Sie, ob eine Drosselklappe für Ihre Feuerstätte und die vorhandene Abgasanlage vorgesehen und zulässig ist. Beachten Sie die Einbau- und Bedienvorgaben Ihrer Anlage. Die Klappe muss sich frei bewegen lassen. Zu starke Drosselung kann die sichere Abgasabführung beeinträchtigen. Der Bediengriff kann im Betrieb heiß werden. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Rosette Ø 155 mm, Rand 70 mm, schwarz Die ediFire Rosette mit Öffnung Ø 155 mm deckt den Bereich rund um einen passenden Rauchrohr- oder Wandfutteranschluss optisch ab. Sie schafft einen sauberen Übergang zwischen Anschluss und Wandfläche. Die Rosette dient der Verkleidung. Sie dichtet den Abgasweg nicht ab und ersetzt weder ein Wandfutter noch eine vorgeschriebene Brandschutzmaßnahme. Ihre Vorteile Sauberer optischer Wandabschluss Öffnung Ø 155 mm Randgröße 70 mm Produkt und Ausführung Marke ediFire Artikelnummer 433250 Produktart Rosette Material Stahl Farbe Schwarz Oberfläche Lackiert Abmessungen und Anschlüsse Öffnungsdurchmesser 155 mm Randgröße / Baureihenbezeichnung 70 mm Außendurchmesser A laut Zeichnung 305 mm Lieferumfang 1 × ediFire Rosette, Öffnung Ø 155 mm, schwarz Hinweise zur Planung und Montage Vergleichen Sie den Öffnungsdurchmesser mit dem tatsächlichen Außenmaß des Bauteils, über das die Rosette geschoben wird. Eine Rosettenöffnung von beispielsweise 155 mm ist nicht automatisch ein Rauchrohranschluss DN 155. Prüfen Sie, ob der Außendurchmesser den abzudeckenden Wandbereich vollständig überdeckt. Dichtungen und Brandschutz bleiben separat zu planen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

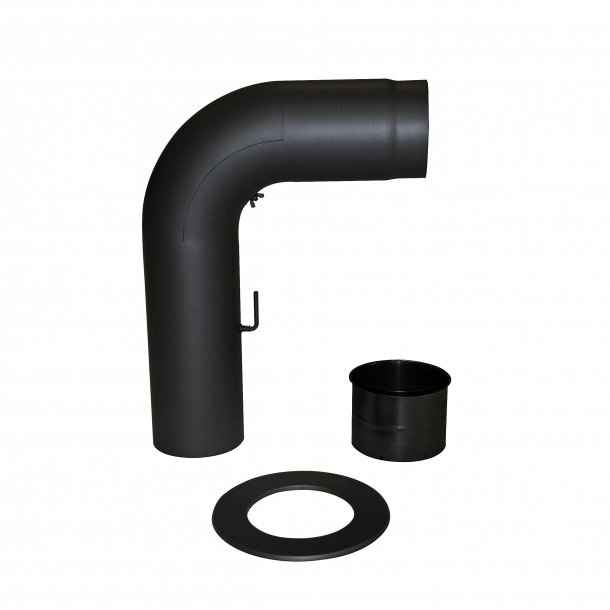

ediFire Ofenrohr-Set 1, 90° Ø 150 mm, schwarz Das ediFire Ofenrohr-Set 1 mit Ø 150 mm kombiniert einen 90°-Rohranschluss mit einer Rosette und einem passenden Doppelwandfutter. Es ist für eine entsprechend geplante Verbindung vom Ofen zum Schornstein im Innenbereich vorgesehen. Die integrierte Drosselklappe ermöglicht eine manuelle Anpassung des freien Abgasquerschnitts. Die Rosette sorgt für einen sauberen optischen Abschluss an der Wand. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Abgestimmtes Set mit Ø 150 mm Mit Drosselklappe Rosette und Doppelwandfutter enthalten Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433196 Produktart Ofenrohr-Set Drosselklappe Ja Reinigungsöffnung Nicht ausgewiesen Bogenform Gezogen Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Winkel 90° Abmessungen laut EDV-Listung 450 × 600 mm Länge Doppelwandfutter 115 mm Randgröße Rosette 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × 90°-Rohranschluss Ø 150 mm mit Drosselklappe 1 × passende Rosette, Randgröße 50 mm 1 × passendes Doppelwandfutter, 115 mm Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Vergleichen Sie die Set-Abmessungen mit Ihrer Anschlusssituation. Steckverbindungen und die Position des Wandanschlusses beeinflussen die montierte Einbaulänge. Eine Drosselklappe darf nur entsprechend den Vorgaben der Feuerstätte eingesetzt werden. Die Rosette dient der optischen Abdeckung und ersetzt keine Abdichtung. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt.

ediFire Bogen 90° Ø 130 mm mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 130 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 130 mm Winkel 90° Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433550 Produktart Rauchrohrbogen Reinigungsöffnung Ja Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 130 mm Winkel 90°, fest Schenkelmaße laut Listung 250 × 250 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 390 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 130 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire S-Bogen Ø 150 mm, Versatz 80 mm, schwarz Der ediFire S-Bogen mit Ø 150 mm gleicht einen seitlichen Versatz von 80 mm zwischen zwei parallel verlaufenden Rauchrohrabschnitten aus. Er unterstützt die Verbindung, wenn Ofenanschluss und weiterführende Rohrleitung nicht auf einer gemeinsamen Achse liegen. Die Angabe 80 mm beschreibt den Achsversatz, nicht die Rohrlänge oder den Durchmesser. Der Anschlussdurchmesser bleibt an beiden Enden bei 150 mm. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Gleicht 80 mm Achsversatz aus Beidseitig Ø 150 mm Für parallel versetzte Leitungsabschnitte Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433174 Produktart S-Bogen Ausführung Geschliffene Schweißnähte Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Achsversatz 80 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire S-Bogen Ø 150 mm, 80 mm Versatz, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Messen Sie den Abstand zwischen den Mittelachsen der Anschlüsse. Ein S-Bogen dient dem Versatzausgleich und verändert den Anschlussdurchmesser nicht. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 0–90° Ø 180 mm, 4-teilig, mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 180 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Die vierteilige Ausführung hat ein zusätzliches verstellbares Segment und bietet damit eine weitere Verstellmöglichkeit als der dreiteilige Bogen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 180 mm Winkel 0–90° einstellbar, vierteilig mit zusätzlichem Segment Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433586 Produktart Rauchrohrbogen Reinigungsöffnung Ja Bauform Vierteilig, verstellbar Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 180 mm Winkel 0–90° verstellbar Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 180 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 45° Ø 180 mm, schwarz Der ediFire Rauchrohrbogen mit Ø 180 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 45° ist für eine entsprechend geplante Rohrführung vorgesehen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 180 mm Winkel 45° Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433514 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 180 mm Winkel 45°, fest Schenkelmaße laut Listung 160 × 160 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 45°, Ø 180 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 90° Ø 160 mm, schwarz Der ediFire Rauchrohrbogen mit Ø 160 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 160 mm Winkel 90° Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433546 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 160 mm Winkel 90°, fest Schenkelmaße laut Listung 280 × 280 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 480 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 160 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr Ø 130 mm, 500 mm, grau Das ediFire Ofenrohr mit Ø 130 mm und 500 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 130 mm und 500 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433594 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Grau Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 130 mm Nennlänge 500 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 390 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 130 mm, 500 mm, grau Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr Ø 160 mm, 500 mm, schwarz Das ediFire Ofenrohr mit Ø 160 mm und 500 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 160 mm und 500 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433493 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 160 mm Nennlänge 500 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 480 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 160 mm, 500 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Reduzierung 180 auf 160 mm, schwarz Die ediFire Reduzierung verbindet ein vom Ofen kommendes Rauchrohr mit Ø 180 mm mit einem weiterführenden Anschluss von Ø 160 mm in Richtung Schornstein. Dabei wird der Rohrquerschnitt verkleinert. Das Übergangsstück ist für passende Steckverbindungen im Rauchrohrsystem vorgesehen. Prüfen Sie neben den Nennweiten auch die Ausführung der vorhandenen Rohrenden. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Welche Anschlussrichtung brauche ich? Vom Ofen kommend Ø 180 mm → zum Schornstein Ø 160 mm. Lesen Sie die beiden Größen immer in Richtung der Abgase: vom Ofen zum Schornstein. Die erste Zahl ist die ofenseitige Nennweite, die zweite Zahl die schornsteinseitige Nennweite. Beispiel: Ihre vom Ofen kommende Rohrleitung hat Ø 180 mm. Der anschließende Rohrabschnitt oder das passende Wandfutter hat Ø 160 mm. Für diese Größenfolge ist eine Reduzierung von 180 auf 160 mm vorgesehen – sofern die Anschlussformen und die Vorgaben Ihrer Anlage dazu passen. Erweiterung oder Reduzierung? Von klein auf groß benötigen Sie eine Erweiterung, von groß auf klein eine Reduzierung. Die gleichen zwei Durchmesser allein machen die Teile nicht austauschbar. Einfaches Umdrehen ersetzt nicht die passende Ausführung, weil auch Muffe und Steckende zur Einbaurichtung passen müssen. Vergleichen Sie die Anschluss-Nennweiten Ihrer vorhandenen Bauteile. Der Außendurchmesser einer Muffe oder eines Wandfutters ist nicht automatisch dessen Nennweite. Vor dem Kauf prüfen: Eine Reduzierung verengt den Abgasweg. Lassen Sie vor dem Einbau klären, ob diese Querschnittsänderung für Ihre Feuerstätte und den Schornstein zulässig und ausreichend dimensioniert ist. Das Übergangsstück allein bestätigt diese Eignung nicht. Ihre Vorteile Übergang von Ø 180 auf Ø 160 mm Übergangsstück ohne Rosette Anschlussrichtung in den technischen Daten eindeutig ausgewiesen Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433567 Produktart Reduzierung Rosette Nicht enthalten Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Ofenseite – vom Ofen kommend Ø 180 mm Schornsteinseite – weiterführend Ø 160 mm Änderung in Abgasrichtung Reduzierung des Querschnitts Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Reduzierung 180/160 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Die Steckenden müssen zur vorgesehenen Montage passen. Eine Rosette dient nur der optischen Abdeckung und ist keine Abdichtung. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Erweiterung 130 auf 150 mm mit Rosette, schwarz Die ediFire Erweiterung verbindet ein vom Ofen kommendes Rauchrohr mit Ø 130 mm mit einem weiterführenden Anschluss von Ø 150 mm in Richtung Schornstein. Dabei wird der Rohrquerschnitt vergrößert. Die integrierte Rosette deckt den Bereich rund um den passenden Wandanschluss optisch ab. Sie ersetzt weder die notwendige Abdichtung noch eine vorgeschriebene Brandschutzmaßnahme. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Welche Anschlussrichtung brauche ich? Vom Ofen kommend Ø 130 mm → zum Schornstein Ø 150 mm. Lesen Sie die beiden Größen immer in Richtung der Abgase: vom Ofen zum Schornstein. Die erste Zahl ist die ofenseitige Nennweite, die zweite Zahl die schornsteinseitige Nennweite. Beispiel: Ihre vom Ofen kommende Rohrleitung hat Ø 130 mm. Der anschließende Rohrabschnitt oder das passende Wandfutter hat Ø 150 mm. Für diese Größenfolge ist eine Erweiterung von 130 auf 150 mm vorgesehen – sofern die Anschlussformen und die Vorgaben Ihrer Anlage dazu passen. Erweiterung oder Reduzierung? Von klein auf groß benötigen Sie eine Erweiterung, von groß auf klein eine Reduzierung. Die gleichen zwei Durchmesser allein machen die Teile nicht austauschbar. Einfaches Umdrehen ersetzt nicht die passende Ausführung, weil auch Muffe und Steckende zur Einbaurichtung passen müssen. Vergleichen Sie die Anschluss-Nennweiten Ihrer vorhandenen Bauteile. Der Außendurchmesser einer Muffe oder eines Wandfutters ist nicht automatisch dessen Nennweite. Ihre Vorteile Übergang von Ø 130 auf Ø 150 mm Mit integrierter Rosette Anschlussrichtung in den technischen Daten eindeutig ausgewiesen Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433236 Produktart Erweiterung Rosette Integriert Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Ofenseite – vom Ofen kommend Ø 130 mm Schornsteinseite – weiterführend Ø 150 mm Änderung in Abgasrichtung Erweiterung des Querschnitts Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Erweiterung 130/150 mm mit integrierter Rosette, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Die Steckenden müssen zur vorgesehenen Montage passen. Eine Rosette dient nur der optischen Abdeckung und ist keine Abdichtung. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 0–90° Ø 150 mm, 4-teilig, mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 150 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Die vierteilige Ausführung hat ein zusätzliches verstellbares Segment und bietet damit eine weitere Verstellmöglichkeit als der dreiteilige Bogen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 150 mm Winkel 0–90° einstellbar, vierteilig mit zusätzlichem Segment Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433584 Produktart Rauchrohrbogen Reinigungsöffnung Ja Bauform Vierteilig, verstellbar Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Winkel 0–90° verstellbar Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 150 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 45° Ø 150 mm, grau Der ediFire Rauchrohrbogen mit Ø 150 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 45° ist für eine entsprechend geplante Rohrführung vorgesehen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 150 mm Winkel 45° Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433606 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Grau Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Winkel 45°, fest Schenkelmaße laut Listung 132 × 132 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 45°, Ø 150 mm, grau Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr Ø 130 mm, 150 mm, schwarz Das ediFire Ofenrohr mit Ø 130 mm und 150 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 130 mm und 150 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433027 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 130 mm Nennlänge 150 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 390 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 130 mm, 150 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Reduzierung 180 auf 150 mm, schwarz Die ediFire Reduzierung verbindet ein vom Ofen kommendes Rauchrohr mit Ø 180 mm mit einem weiterführenden Anschluss von Ø 150 mm in Richtung Schornstein. Dabei wird der Rohrquerschnitt verkleinert. Das Übergangsstück ist für passende Steckverbindungen im Rauchrohrsystem vorgesehen. Prüfen Sie neben den Nennweiten auch die Ausführung der vorhandenen Rohrenden. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Welche Anschlussrichtung brauche ich? Vom Ofen kommend Ø 180 mm → zum Schornstein Ø 150 mm. Lesen Sie die beiden Größen immer in Richtung der Abgase: vom Ofen zum Schornstein. Die erste Zahl ist die ofenseitige Nennweite, die zweite Zahl die schornsteinseitige Nennweite. Beispiel: Ihre vom Ofen kommende Rohrleitung hat Ø 180 mm. Der anschließende Rohrabschnitt oder das passende Wandfutter hat Ø 150 mm. Für diese Größenfolge ist eine Reduzierung von 180 auf 150 mm vorgesehen – sofern die Anschlussformen und die Vorgaben Ihrer Anlage dazu passen. Erweiterung oder Reduzierung? Von klein auf groß benötigen Sie eine Erweiterung, von groß auf klein eine Reduzierung. Die gleichen zwei Durchmesser allein machen die Teile nicht austauschbar. Einfaches Umdrehen ersetzt nicht die passende Ausführung, weil auch Muffe und Steckende zur Einbaurichtung passen müssen. Vergleichen Sie die Anschluss-Nennweiten Ihrer vorhandenen Bauteile. Der Außendurchmesser einer Muffe oder eines Wandfutters ist nicht automatisch dessen Nennweite. Vor dem Kauf prüfen: Eine Reduzierung verengt den Abgasweg. Lassen Sie vor dem Einbau klären, ob diese Querschnittsänderung für Ihre Feuerstätte und den Schornstein zulässig und ausreichend dimensioniert ist. Das Übergangsstück allein bestätigt diese Eignung nicht. Ihre Vorteile Übergang von Ø 180 auf Ø 150 mm Übergangsstück ohne Rosette Anschlussrichtung in den technischen Daten eindeutig ausgewiesen Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433560 Produktart Reduzierung Rosette Nicht enthalten Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Ofenseite – vom Ofen kommend Ø 180 mm Schornsteinseite – weiterführend Ø 150 mm Änderung in Abgasrichtung Reduzierung des Querschnitts Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Reduzierung 180/150 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Die Steckenden müssen zur vorgesehenen Montage passen. Eine Rosette dient nur der optischen Abdeckung und ist keine Abdichtung. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 0–90° Ø 120 mm, 3-teilig, mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 0–90° einstellbar, dreiteilig Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433577 Produktart Rauchrohrbogen Reinigungsöffnung Ja Bauform Dreiteilig, verstellbar Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 0–90° verstellbar Maß H laut Zeichnung 265 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 120 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr Ø 200 mm, 1000 mm, schwarz Das ediFire Ofenrohr mit Ø 200 mm und 1000 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 200 mm und 1000 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433502 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 200 mm Nennlänge 1000 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 600 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 200 mm, 1000 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Doppelwandfutter für Innenecke Ø 150 mm, schwarz Das ediFire Doppelwandfutter für Innenecke mit Ø 150 mm bildet die Aufnahme für eine passende Rauchrohrverbindung am Schornsteinanschluss. Die für eine Innenecke geformte Ausführung besitzt eine 90°-Aussparung und das Längenmaß 210 mm. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Ihre Vorteile Anschluss DN 150 210 mm Längenmaß für Innenecke Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433260 Produktart Doppelwandfutter Bauart Doppelwandfutter Material Stahl Farbe Schwarz Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Längenmaß laut Zeichnung 210 mm Lieferumfang 1 × ediFire Doppelwandfutter für Innenecke Ø 150 mm, schwarz Hinweise zur Planung und Montage Das Wandfutter muss zum vorhandenen Schornsteinsystem und dessen Anschluss passen. Ein Doppelwandfutter ist keine pauschal zugelassene, wärmegedämmte Durchführung durch brennbare Wände. Einbau, erforderliche Abdichtung und Ausdehnungsspiel nach den Vorgaben des Schornsteinsystems ausführen. Die konkrete Anschlussausführung mit dem Fachbetrieb oder Schornsteinfeger abstimmen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Drosselklappe für Ofenrohr Ø 150 mm, schwarz Die ediFire Drosselklappe ist für den Einbau in geeignete Ofenrohre mit Ø 150 mm vorgesehen. Mit dem außenliegenden Bediengriff verändern Sie die Stellung der Klappe und damit den freien Abgasquerschnitt. Ø 150 mm bezeichnet das passende Rohr. Die Klappenscheibe selbst hat Ø 125 mm. Die Klappe ist nicht gasdicht schließend und darf nicht als Absperrventil verwendet werden. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Für Ofenrohre Ø 150 mm Manuelle Betätigung über den Griff Komplette Klappe mit Achse und Griff Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433064 Produktart Drosselklappe Ausführung Standard, mit Betätigungsachse und Griff Gasdicht schließend Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Passender Rohr-Nenndurchmesser 150 mm Durchmesser Klappenscheibe D 125 mm Gesamtmaß L entlang der Achse 185 mm Lieferumfang 1 × ediFire Drosselklappe für Ø 150 mm mit Achse und Griff, schwarz Hinweise zur Planung und Montage Prüfen Sie, ob eine Drosselklappe für Ihre Feuerstätte und die vorhandene Abgasanlage vorgesehen und zulässig ist. Beachten Sie die Einbau- und Bedienvorgaben Ihrer Anlage. Die Klappe muss sich frei bewegen lassen. Zu starke Drosselung kann die sichere Abgasabführung beeinträchtigen. Der Bediengriff kann im Betrieb heiß werden. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 90° Ø 130 mm mit Reinigungsöffnung, grau Der ediFire Rauchrohrbogen mit Ø 130 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 130 mm Winkel 90° Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433634 Produktart Rauchrohrbogen Reinigungsöffnung Ja Material Stahl Farbe Grau Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 130 mm Winkel 90°, fest Schenkelmaße laut Listung 250 × 250 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 390 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 130 mm, grau Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Rosette Ø 185 mm, Rand 50 mm, schwarz Die ediFire Rosette mit Öffnung Ø 185 mm deckt den Bereich rund um einen passenden Rauchrohr- oder Wandfutteranschluss optisch ab. Sie schafft einen sauberen Übergang zwischen Anschluss und Wandfläche. Die Rosette dient der Verkleidung. Sie dichtet den Abgasweg nicht ab und ersetzt weder ein Wandfutter noch eine vorgeschriebene Brandschutzmaßnahme. Ihre Vorteile Sauberer optischer Wandabschluss Öffnung Ø 185 mm Randgröße 50 mm Produkt und Ausführung Marke ediFire Artikelnummer 433575 Produktart Rosette Material Stahl Farbe Schwarz Oberfläche Lackiert Abmessungen und Anschlüsse Öffnungsdurchmesser 185 mm Randgröße / Baureihenbezeichnung 50 mm Außendurchmesser A laut Zeichnung 292 mm Lieferumfang 1 × ediFire Rosette, Öffnung Ø 185 mm, schwarz Hinweise zur Planung und Montage Vergleichen Sie den Öffnungsdurchmesser mit dem tatsächlichen Außenmaß des Bauteils, über das die Rosette geschoben wird. Eine Rosettenöffnung von beispielsweise 155 mm ist nicht automatisch ein Rauchrohranschluss DN 155. Prüfen Sie, ob der Außendurchmesser den abzudeckenden Wandbereich vollständig überdeckt. Dichtungen und Brandschutz bleiben separat zu planen. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogenknie 90° Ø 100 mm – Rauchrohr für PelletöfenDieses Bogenknie aus Senotherm-beschichtetem Stahl in Schwarz leitet das Rauchrohr Ihres Pelletofens um 90° um. Die Ausführung ist ohne Reinigungstür.Ihre Vorteile im ÜberblickFür Pelletöfen mit Rauchrohr Ø 100 mmWinkel 90°Senotherm-Beschichtung in SchwarzWandstärke 0,8 mmTechnische DatenAusführungRohrartBogenknieDurchmesserØ 100 mmWinkel90°Wandstärke0,8 mmOberflächeSenotherm, schwarzReinigungstürneinGeeignet fürPelletöfen

ediFire Bogen 0–90° Ø 150 mm, 3-teilig, mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 150 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 150 mm Winkel 0–90° einstellbar, dreiteilig Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433579 Produktart Rauchrohrbogen Reinigungsöffnung Ja Bauform Dreiteilig, verstellbar Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Winkel 0–90° verstellbar Maß H laut Zeichnung 295 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 150 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 90° Ø 200 mm, schwarz Der ediFire Rauchrohrbogen mit Ø 200 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 200 mm Winkel 90° Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433548 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 200 mm Winkel 90°, fest Schenkelmaße laut Listung 310 × 310 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 600 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 200 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 0–90° Ø 120 mm, schwarz Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 0–90° einstellbar Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433281 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 0–90° verstellbar Maß H laut Zeichnung 265 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 120 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr Ø 150 mm, 150 mm, grau Das ediFire Ofenrohr mit Ø 150 mm und 150 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 150 mm und 150 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433289 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Grau Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Nennlänge 150 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 150 mm, 150 mm, grau Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 0–90° Ø 200 mm, 4-teilig, mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 200 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Die vierteilige Ausführung hat ein zusätzliches verstellbares Segment und bietet damit eine weitere Verstellmöglichkeit als der dreiteilige Bogen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 200 mm Winkel 0–90° einstellbar, vierteilig mit zusätzlichem Segment Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433587 Produktart Rauchrohrbogen Reinigungsöffnung Ja Bauform Vierteilig, verstellbar Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 200 mm Winkel 0–90° verstellbar Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 600 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 200 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr Ø 150 mm, 750 mm, schwarz Das ediFire Ofenrohr mit Ø 150 mm und 750 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 150 mm und 750 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433653 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Nennlänge 750 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 150 mm, 750 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Drosselklappe für Ofenrohr Ø 200 mm, schwarz Die ediFire Drosselklappe ist für den Einbau in geeignete Ofenrohre mit Ø 200 mm vorgesehen. Mit dem außenliegenden Bediengriff verändern Sie die Stellung der Klappe und damit den freien Abgasquerschnitt. Ø 200 mm bezeichnet das passende Rohr. Die Klappenscheibe selbst hat Ø 175 mm. Die Klappe ist nicht gasdicht schließend und darf nicht als Absperrventil verwendet werden. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Für Ofenrohre Ø 200 mm Manuelle Betätigung über den Griff Komplette Klappe mit Achse und Griff Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433066 Produktart Drosselklappe Ausführung Standard, mit Betätigungsachse und Griff Gasdicht schließend Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Passender Rohr-Nenndurchmesser 200 mm Durchmesser Klappenscheibe D 175 mm Gesamtmaß L entlang der Achse 235 mm Lieferumfang 1 × ediFire Drosselklappe für Ø 200 mm mit Achse und Griff, schwarz Hinweise zur Planung und Montage Prüfen Sie, ob eine Drosselklappe für Ihre Feuerstätte und die vorhandene Abgasanlage vorgesehen und zulässig ist. Beachten Sie die Einbau- und Bedienvorgaben Ihrer Anlage. Die Klappe muss sich frei bewegen lassen. Zu starke Drosselung kann die sichere Abgasabführung beeinträchtigen. Der Bediengriff kann im Betrieb heiß werden. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr Ø 150 mm, 150 mm, schwarz Das ediFire Ofenrohr mit Ø 150 mm und 150 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 150 mm und 150 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433028 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Nennlänge 150 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 150 mm, 150 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 0–90° Ø 160 mm, 3-teilig, mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 160 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 160 mm Winkel 0–90° einstellbar, dreiteilig Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433580 Produktart Rauchrohrbogen Reinigungsöffnung Ja Bauform Dreiteilig, verstellbar Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 160 mm Winkel 0–90° verstellbar Maß H laut Zeichnung 305 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 480 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 160 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 0–90° Ø 150 mm, grau Der ediFire Rauchrohrbogen mit Ø 150 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Der Winkel lässt sich von 0 bis 90° an die geplante Leitungsführung anpassen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 150 mm Winkel 0–90° einstellbar Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433475 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Grau Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Winkel 0–90° verstellbar Maß H laut Zeichnung 295 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 0–90°, Ø 150 mm, grau Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie den Platzbedarf des Bogens und die Steckverbindungen. Bei verstellbaren Ausführungen hängt der Platzbedarf von der gewählten Winkelstellung ab. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 90° Ø 180 mm mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 180 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 180 mm Winkel 90° Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433553 Produktart Rauchrohrbogen Reinigungsöffnung Ja Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 180 mm Winkel 90°, fest Schenkelmaße laut Listung 290 × 290 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 180 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Ofenrohr Ø 180 mm, 1000 mm, schwarz Das ediFire Ofenrohr mit Ø 180 mm und 1000 mm Nennlänge verbindet passende Elemente Ihrer Rauchrohrleitung zwischen Ofen und Schornstein. Die gerade Ausführung eignet sich für den Aufbau einer Rauchrohrverbindung im Innenbereich. Die Ausführung ohne Drosselklappe und ohne Reinigungsöffnung bildet einen geraden Leitungsabschnitt. Ein einseitig verjüngtes Steckende ermöglicht die Verbindung mit geeigneten Rohren und Formstücken. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Ø 180 mm und 1000 mm Nennlänge Gerade Rohrführung Ausführung ohne Drosselklappe Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433501 Produktart Ofenrohr Drosselklappe Nein Reinigungsöffnung Nein Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 180 mm Nennlänge 1000 mm Steckende Einseitig verjüngt, 50 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 540 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Ofenrohr Ø 180 mm, 1000 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Berücksichtigen Sie bei der Längenplanung die Steckverbindungen. Die Nennlänge ist nicht automatisch die fertig montierte Einbaulänge. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

Wandfutter FAL Ø 130 mm – Anschluss des Rauchrohrs an den SchornsteinDas Wandfutter ist die Verbindung zwischen Schornstein und dem vom Ofen herangeführten Rauchrohr und dient dem fachgerechten Anschluss Ihres Kaminofens. Es ist doppelwandig und passt für Ofenrohre mit 0,6 mm Wandstärke.Ihre Vorteile im ÜberblickFeueraluminiertes Stahlblech (FAL)Geprüft nach EN 1856-2Doppelwandig, 1 mmFür Ofenrohre mit 0,6 mm MaterialstärkeMontageDas Wandfutter wird in der Regel in die Kernlochbohrung im Schornstein eingemauert. Verwenden Sie dafür Feuerzement – normaler Zement wird durch die Wärmeeinwirkung brüchig. Ein Wandfutter dient nicht als Wanddurchführung.Technische DatenAusführungBauteilWandfutter, doppelwandigMaterialfeueraluminiertes Stahlblech (FAL)DurchmesserØ 130 mmLängeca. 12 cmWandstärke1 mmPassend fürOfenrohre 0,6 mmNormEN 1856-2

ediFire Bogen 90° Ø 120 mm, grau Der ediFire Rauchrohrbogen mit Ø 120 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Diese Ausführung besitzt keine Reinigungsöffnung. Planen Sie die notwendigen Reinigungsmöglichkeiten an geeigneter Stelle der Rauchrohrleitung ein. Die graue Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 120 mm Winkel 90° Einfache Ausführung ohne Reinigungsöffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433630 Produktart Rauchrohrbogen Reinigungsöffnung Nein Material Stahl Farbe Grau Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 120 mm Winkel 90°, fest Schenkelmaße laut Listung 245 × 245 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 375 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 120 mm, grau Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.

ediFire Bogen 90° Ø 150 mm mit Reinigungsöffnung, schwarz Der ediFire Rauchrohrbogen mit Ø 150 mm ermöglicht eine Richtungsänderung in der Verbindung zwischen Ofen und Schornstein. Die feste Winkelausführung von 90° ist für eine entsprechend geplante Rohrführung vorgesehen. Die Reinigungsöffnung erleichtert den Zugang zum Inneren des Bogens, ohne dafür den gesamten Rohrabschnitt auszubauen. Die schwarze Senotherm-Lackierung sorgt für eine gleichmäßige, hitzebeständige Oberfläche. Die Materialstärke von 2 mm verleiht dem Bauteil eine stabile Ausführung. Ihre Vorteile Passend für Ø 150 mm Winkel 90° Zugang zur Reinigung über die Öffnung Hitzebeständige Senotherm-Lackierung Produkt und Ausführung Marke ediFire Artikelnummer 433551 Produktart Rauchrohrbogen Reinigungsöffnung Ja Material Stahl Farbe Schwarz Materialstärke 2 mm Oberfläche Hitzebeständige Senotherm-Lackierung Abmessungen und Anschlüsse Nenndurchmesser 150 mm Winkel 90°, fest Schenkelmaße laut Listung 245 × 245 mm Einsatz und technische Eigenschaften Einsatzbereich Verbindungsleitung zwischen Ofen und Schornstein im Innenbereich Betriebsweise Unterdruck, N1 Temperaturklasse T600 Betriebsbedingung Trockenbetrieb, D; nicht für kondensierenden Betrieb Rußbrandbeständigkeit Ja, G Normen DIN 1298 und EN 1856-2 Abstand zu brennbaren Baustoffen Mindestens 450 mm ohne zusätzliche geprüfte Wärmeschutzmaßnahmen; Einbauvorgaben beachten Lieferumfang 1 × ediFire Rauchrohrbogen 90°, Ø 150 mm, schwarz Hinweise zur Planung und Montage Prüfen Sie vor der Bestellung die Anschlussmaße und die Eignung für Ihre Feuerstätte und den Schornstein. Die Montage muss nach den Vorgaben der Feuerstätte und des Rauchrohrsystems erfolgen. Halten Sie die erforderlichen Abstände zu brennbaren Bauteilen ein und stimmen Sie die Anschlussausführung mit Ihrem Fachbetrieb oder Schornsteinfeger ab. Prüfen Sie den Platzbedarf des Bogens einschließlich der Steckverbindungen. Das Bauteil ist für trockenen Betrieb vorgesehen. Es ist nicht für den Betrieb mit anfallendem Kondensat bestimmt. Weitere Anschlussbauteile und Montagezubehör sind nicht im Lieferumfang enthalten.
