Regenwasser versickern mit Rigolen und Sickerschächten

Graf Drainstar-Filter XL Extern begehbar – Filterschacht für große Dachflächen Der Drainstar-Filter XL Extern von GRAF ist ein externer Filterschacht für Großanlagen im Bereich Versickerung und Retention. Er reinigt das Regenwasser von Dachflächen bis 2.000 m², bevor es in die Rigole, Versickerungsanlage oder Zisterne gelangt. Zwischen Zu- und Ablauf entsteht kein Höhenverlust. Über den Teleskop-Domschacht lässt sich die Einbautiefe stufenlos zwischen 780 und 1.330 mm an das Gelände anpassen. Diese Ausführung ist begehbar, jedoch nicht für befahrene Flächen vorgesehen. Ihre Vorteile im Überblick Über 95 % Wasserausbeute Für Dachflächen bis 2.000 m² (DN 250) bzw. 1.200 m² (DN 200) Kein Höhenverlust zwischen Zu- und Ablauf Filtereinsatz mit 0,75 mm Maschenweite Teleskop-Domschacht stufenlos höhenverstellbar und um 5° neigbar Abgedichtet bis zur Geländeoberkante Technische Daten Produktdaten Hersteller GRAF Hersteller-Art.-Nr. 340156 Ausführung begehbar Maße L × B × H 1.500 × 990 × 930 mm Gewicht 42 kg Filter und Anschlüsse Wasserausbeute über 95 % Maschenweite Filtereinsatz 0,75 mm Max. Dachfläche 1.200 m² bei DN 200, 2.000 m² bei DN 250 Höhenverlust Zu-/Ablauf keiner Zu- und Ablauftiefe ab Geländeoberkante 470/480–1.020/1.030 mm Einbau Einbautiefe stufenlos 780–1.330 mm durch Teleskop-Domschacht Domschacht begehbare Ausführung Hinweise Planung, Einbau und Wartung erfolgen nach der GRAF-Einbauanleitung sowie den örtlichen Gegebenheiten und Vorschriften.

Graf Drainstar-Filter XL Extern Pkw-befahrbar – Filterschacht für große Dachflächen Der Drainstar-Filter XL Extern von GRAF ist ein externer Filterschacht für Großanlagen im Bereich Versickerung und Retention. Er reinigt das Regenwasser von Dachflächen bis 2.000 m², bevor es in die Rigole, Versickerungsanlage oder Zisterne gelangt. Zwischen Zu- und Ablauf entsteht kein Höhenverlust. Über den Teleskop-Domschacht lässt sich die Einbautiefe stufenlos zwischen 780 und 1.330 mm an das Gelände anpassen. Mit dem enthaltenen Teleskop-Domschacht 600 Pkw ist der Einbau z. B. unter einer Hofeinfahrt möglich. Ihre Vorteile im Überblick Über 95 % Wasserausbeute Für Dachflächen bis 2.000 m² (DN 250) bzw. 1.200 m² (DN 200) Kein Höhenverlust zwischen Zu- und Ablauf Filtereinsatz mit 0,75 mm Maschenweite Teleskop-Domschacht stufenlos höhenverstellbar und um 5° neigbar Abgedichtet bis zur Geländeoberkante Technische Daten Produktdaten Hersteller GRAF Hersteller-Art.-Nr. 340157 Ausführung Pkw-befahrbar Maße L × B × H 1.500 × 990 × 930 mm Gewicht 48 kg Filter und Anschlüsse Wasserausbeute über 95 % Maschenweite Filtereinsatz 0,75 mm Max. Dachfläche 1.200 m² bei DN 200, 2.000 m² bei DN 250 Höhenverlust Zu-/Ablauf keiner Zu- und Ablauftiefe ab Geländeoberkante 470/480–1.020/1.030 mm Einbau Einbautiefe stufenlos 780–1.330 mm durch Teleskop-Domschacht Domschacht Teleskop-Domschacht 600 Pkw mit Pkw-befahrbarer Abdeckung Hinweise Planung, Einbau und Wartung erfolgen nach der GRAF-Einbauanleitung sowie den örtlichen Gegebenheiten und Vorschriften.

Graf EcoBloc Inspect flex 205 l – halbe Lage für Versickerungsrigolen Der Graf EcoBloc Inspect flex erweitert eine EcoBloc Inspect 420 Rigole bei Bedarf um eine zusätzliche halbe Lage. So nutzen Sie die zur Verfügung stehende Fläche optimal aus. Der Block wird aus Recycling-Kunststoff hergestellt (Post-Consumer-Anteil 94 %). Die Rigole kann bei Bedarf mit hohem Druck gespült und in Verbindung mit den Graf Systemschächten inspiziert werden. Eine Versickerungsanlage kann je nach Gemeinde helfen, Niederschlagswassergebühren zu sparen. Ihre Vorteile im Überblick Zusätzliche halbe Lage für EcoBloc Inspect 420 Rigolen Speicherkoeffizient 96 % Hochdruckspülbar und inspizierbar in Verbindung mit Systemschächten DIBt-Zulassung Z-42.1-526, international zugelassen (BBA, QB Assainissement) Hergestellt aus Recycling-Kunststoff Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 402005 Ausführung Versickerungsblock EcoBloc Inspect flex (halbe Lage) Volumen 205 l Speicherkoeffizient 96 % Material Recycling-Kunststoff (Post-Consumer-Anteil 94 %) Zulassung DIBt Z-42.1-526 Abmessungen und Gewicht Länge 800 mm Breite 800 mm Höhe 320 mm Gewicht 8 kg Belastbarkeit Erdüberdeckung bei Befahrbarkeit 800 – 2000 mm max. Fahrzeuggewicht 60 t max. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit) 2750 mm Garantie Garantiedauer 5 Jahre

Graf Wirbeldrosselschacht VS-Control flex M – kontrollierter Abfluss für Retentionsanlagen Mit dem Wirbeldrosselschacht VS-Control flex M von GRAF lässt sich der Abfluss aus Retentionsanlagen gezielt begrenzen. Der Schacht reguliert Volumenströme bis 55 l/s und eignet sich für Anlagen mit GRAF EcoBloc Rigolenelementen, GRAF Erdtanks oder bauseits vorhandenen Retentionsbehältern. Die Drosselabflussleistung wird über eine projektspezifisch bemessene, austauschbare Blende DN 630 eingestellt. Da keine beweglichen Teile verbaut sind und die Wirbelströmung für eine Selbstreinigung sorgt, ist der Schacht verschleißfrei und wartungsarm. Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.Ihre Vorteile im Überblick Volumenströme bis 55 l/s regulierbar (höhere Werte auf Anfrage) Individuell einstellbare Drosselabflussleistung über austauschbare Blende Minimaler Höhenverlust von 420 mm Kein Verschleiß, da keine beweglichen Einzelkomponenten Einfache Revision durch horizontal angeordnete Blende 360° drehbarer Ablauf DN 250 für flexible Ablaufanordnung Technische Daten Produktdaten Hersteller GRAF Hersteller-Art.-Nr. 340171 Produkt Wirbeldrosselschacht VS-Control flex M Maße L × B × H 900 × 695 × 1.815 mm Gewicht 37,02 kg Hydraulik und Anschlüsse Max. Volumenstrom 55 l/s Blende DN 630, projektspezifisch bemessen Zulauf DN 200 Ablauf DN 250, 360° drehbar Höhenverlust 420 mm Lieferumfang Wirbeldrosselschacht inkl. montiertem VS-Zwischenstück 1.000 mm DN 630 Projektspezifisch bemessene Blende Hinweise Die Blende wird projektspezifisch bemessen; für die Auslegung stellt GRAF einen Bemessungsbogen bereit. Einbau und Wartung erfolgen nach der GRAF-Einbau- und Wartungsanleitung sowie den örtlichen Vorschriften. Mit dem separat erhältlichen Ersatzteilset VS-Control flex M lässt sich die Drosselablaufleistung nachträglich anpassen.

Graf Sicker-Tunnel Versickerungsset 1.500 l – Regenwasser auf dem eigenen Grundstück versickern Mit dem Versickerungsset Sicker-Tunnel von Graf leiten Sie Regenwasser kontrolliert in den Untergrund ab. Das Rigolenelement wurde speziell für die Versickerung von Regenwasser entwickelt und ist vor allem für private und ländliche Anwendungen konzipiert. Dieses Set besteht aus fünf Sicker-Tunneln mit je 300 l, die in einer Ebene hintereinander verlegt werden, und ergibt ein Volumen von 1.500 l. Ein einzelner Tunnel wiegt nur ca. 11 kg, der Einbau gelingt daher ohne schweres Gerät. Mit 59 kN/m² dauerhaft belastbar, ist das System LKW-befahrbar und lässt Ihnen bei der Gestaltung der darüberliegenden Fläche freie Hand. Ihre Vorteile im Überblick Komplettset mit 5 Tunnel-Modulen, Endplatten, Entlüftung und Geotextil LKW-befahrbar – dauerhaft belastbar mit 59 kN/m² Leichte Module (ca. 11 kg) – Einbau ohne schweres Gerät Verlegung in einer Ebene, einfache und schnelle Montage Hergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %) Kann Niederschlagswassergebühren einsparen – bitte bei Ihrer Gemeinde erfragen Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 230025 EAN 4023122222934 Volumen 1.500 l Anzahl Sicker-Tunnel 5 (je 300 l) Material Recyclingmaterial (Post-Consumer-Anteil 94 %) Garantie 5 Jahre Maße und Gewicht Maße L × B × H (Gesamt) 5860 × 800 × 510 mm Gewicht (Set) 59 kg Gewicht je Sicker-Tunnel ca. 11 kg Belastbarkeit und Anschluss Belastbarkeit 59 kN/m² dauerhaft, LKW-befahrbar Entlüftungsabschluss DN 110 Erdüberdeckung bei Befahrung bis SLW 60 750 bis 1740 mm (bei Bodenreibungswinkel 40°) Max. Einbautiefe bei SLW 60 2250 mm (bei Bodenreibungswinkel 40°) Abstand zum Grundwasser mind. 1 m Lieferumfang 5 Sicker-Tunnel LKW-befahrbar (je 300 l) 2 Endplatten Entlüftungsabschluss DN 110 Graf-Tex Geotextil Hinweise Die Versickerungsanlage muss passend zur angeschlossenen Fläche und zu den Bodenverhältnissen bemessen werden; informieren Sie sich vorab bei Ihrer Gemeinde über die Vorgaben. Zum Grundwasser ist ein Abstand von mindestens 1 m einzuhalten. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.

Graf-Tex Geotextil Rollenware 5 m – Systemzubehör für EcoBloc Versickerungsmodule Das Graf-Tex Geotextil ist Zubehör aus dem Versickerungsprogramm von Graf und wird beim Einbau von EcoBloc Modulen verwendet. Sie erhalten es als Meterware von der Rolle mit einer Rollenbreite von 5 m. Der Preis gilt je laufendem Meter, das entspricht 5 m² Geotextil. Bestellen Sie einfach die benötigte Länge in Metern. Hinweis: Abbildungen können das EcoBloc-System zeigen, in dem das Geotextil eingesetzt wird. Geliefert wird ausschließlich das Geotextil. Ihre Vorteile im Überblick Original Graf Systemzubehör Für den Einbau von EcoBloc Modulen vorgesehen Meterware mit 5 m Rollenbreite, Preis je laufendem Meter (5 m²) Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 231002 EAN 4023122110408 Ausführung Meterware von der Rolle Rollenbreite 5 m Verkaufseinheit 1 laufender Meter = 5 m² Passend für EcoBloc Module (z. B. EcoBloc Inspect smart)

Graf Teleskop-Einlaufschacht 600 PKW-befahrbar – Zubehör für EcoBloc Inspect smart plus Der Teleskop-Einlaufschacht 600 von Graf ist Zubehör für den EcoBloc Inspect smart plus Schacht, ein Schachtsystem für Filter-, Zulauf- und Revisionsanwendungen in Versickerungsanlagen. Der Einlaufschacht ist PKW-befahrbar und wird mit Guss-Einlaufrost, Auflagering und Schmutzfänger geliefert. Hinweis: Abbildungen können das komplette Schachtsystem zeigen. Geliefert wird ausschließlich der beschriebene Teleskopschacht mit dem genannten Zubehör. Ihre Vorteile im Überblick PKW-befahrbar Inklusive Guss-Einlaufrost, Auflagering und Schmutzfänger Passend für den Graf EcoBloc Inspect smart plus Schacht Teleskopische Ausführung zur Anpassung an die Einbauhöhe Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 340147 EAN 4023122221111 Nenngröße 600 Belastbarkeit PKW-befahrbar Abdeckung Guss-Einlaufrost Passend für EcoBloc Inspect smart plus Schacht Lieferumfang 1 Teleskop-Einlaufschacht 600 Guss-Einlaufrost Auflagering Schmutzfänger

Graf Sicker-Filterschacht XL PKW-befahrbar – Schmutz zurückhalten, Versickerung schützen Der Sicker-Filterschacht XL von Graf eignet sich als Parkplatzeinlauf oder als Überlaufelement bei Mulden-Rigolen. Er hält Verunreinigungen zurück, die die Versickerungsleistung der nachfolgenden Anlage beeinträchtigen können. Die Reinigung erfolgt in zwei Stufen: Zuerst fängt ein Schmutzfänger grobe Bestandteile auf, anschließend setzen sich feine Partikel in der Sedimentationszone ab. Dabei bleibt die Wasserausbeute bei 100 %. Über den Teleskop-Domschacht stellen Sie die Einbautiefe stufenlos von 855 bis 1385 mm ein. Ihre Vorteile im Überblick Zweistufige Reinigung: Schmutzfänger und Sedimentationszone 100 % Wasserausbeute PKW-befahrbar mit Gussabdeckung Klasse B Anschlüsse DN 160 / DN 200 Stufenlose Einbautiefe 855–1385 mm durch Teleskop-Domschacht Ø 630 mm Für bis zu 750 m² (DN 160) bzw. 1.200 m² (DN 200) versiegelte Fläche Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 340141 EAN 4023122264163 Belastbarkeit PKW-befahrbar Abdeckung Guss, Klasse B Anschlüsse DN 160 / DN 200 Maße und Gewicht Maße L × B × H 1140 × 855 × 870 mm Gewicht 128 kg Teleskop-Domschacht Ø 630 mm Einsatzbereich Einbautiefe 855–1385 mm (stufenlos) max. versiegelte Fläche bei DN 160 750 m² max. versiegelte Fläche bei DN 200 1.200 m² Hinweise Die angeschlossene versiegelte Fläche darf bei Anschluss DN 160 maximal 750 m² und bei DN 200 maximal 1.200 m² betragen. Der Einbau erfolgt gemäß der Einbauanleitung Sicker-Filterschacht XL des Herstellers.

Graf Teleskop-Ventilationsschacht 600 Pkw – Belüftung für Schacht- und Rigolensysteme Der Teleskop-Ventilationsschacht 600 Pkw von GRAF ist ein Zubehörteil für GRAF Schachtsysteme DN 600, z. B. für den EcoBloc Inspect smart plus Schacht oder den Wirbeldrosselschacht VS-Control flex M. Er wird mit Beton-Guss-Abdeckung, Auflagering und Schmutzfänger geliefert und ist Pkw-befahrbar. Ihre Vorteile im Überblick Pkw-befahrbare Ausführung Inklusive Beton-Guss-Abdeckung Mit Auflagering und Schmutzfänger Passend für GRAF Schachtsysteme DN 600 Technische Daten Produktdaten Hersteller GRAF Hersteller-Art.-Nr. 340149 Produkt Teleskop-Ventilationsschacht 600 Pkw Belastbarkeit Pkw-befahrbar Passend für z. B. EcoBloc Inspect smart plus Schacht, VS-Control flex M Lieferumfang Teleskop-Ventilationsschacht 600 Pkw Beton-Guss-Abdeckung Auflagering Schmutzfänger Hinweise Abbildungen des vollständigen Schachtsystems dienen der Darstellung. Geliefert wird ausschließlich der beschriebene Teleskop-Ventilationsschacht mit Abdeckung, Auflagering und Schmutzfänger.

Graf Teleskop-Ventilationsschacht 600 LKW-befahrbar – Zubehör für EcoBloc Inspect smart plus Der Teleskop-Ventilationsschacht 600 von Graf ist Zubehör für den EcoBloc Inspect smart plus Schacht, ein Schachtsystem für Filter-, Zulauf- und Revisionsanwendungen in Versickerungsanlagen. Der Ventilationsschacht ist LKW-befahrbar und wird mit Beton-Guss-Abdeckung, Auflagering und Schmutzfänger geliefert. Hinweis: Abbildungen können das komplette Schachtsystem zeigen. Geliefert wird ausschließlich der beschriebene Teleskopschacht mit dem genannten Zubehör. Ihre Vorteile im Überblick LKW-befahrbar Inklusive Beton-Guss-Abdeckung, Auflagering und Schmutzfänger Passend für den Graf EcoBloc Inspect smart plus Schacht Teleskopische Ausführung zur Anpassung an die Einbauhöhe Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 340148 EAN 4023122221128 Nenngröße 600 Belastbarkeit LKW-befahrbar Abdeckung Beton-Guss-Abdeckung Passend für EcoBloc Inspect smart plus Schacht Lieferumfang 1 Teleskop-Ventilationsschacht 600 Beton-Guss-Abdeckung Auflagering Schmutzfänger

Graf Drainstar-Filter XL Extern Lkw-befahrbar – Filterschacht für große Dachflächen Der Drainstar-Filter XL Extern von GRAF ist ein externer Filterschacht für Großanlagen im Bereich Versickerung und Retention. Er reinigt das Regenwasser von Dachflächen bis 2.000 m², bevor es in die Rigole, Versickerungsanlage oder Zisterne gelangt. Zwischen Zu- und Ablauf entsteht kein Höhenverlust. Über den Teleskop-Domschacht lässt sich die Einbautiefe stufenlos zwischen 780 und 1.330 mm an das Gelände anpassen. Der Teleskop-Domschacht Lkw ist für die Montage handelsüblicher Beton-Guss-Abdeckungen ausgelegt. Für die Lkw-Befahrung sind eine Abdeckung Klasse D nach DIN EN 124 sowie ein bauseitiger Gussrahmen bzw. Betonringe zur Lastverteilung (Auflagefläche ca. 1 m²) erforderlich; die Erdüberdeckung über dem Zulaufrohr beträgt mindestens 450 mm. Maßgeblich ist die Einbauanleitung des Herstellers. Ihre Vorteile im Überblick Über 95 % Wasserausbeute Für Dachflächen bis 2.000 m² (DN 250) bzw. 1.200 m² (DN 200) Kein Höhenverlust zwischen Zu- und Ablauf Filtereinsatz mit 0,75 mm Maschenweite Teleskop-Domschacht stufenlos höhenverstellbar und um 5° neigbar Abgedichtet bis zur Geländeoberkante Technische Daten Produktdaten Hersteller GRAF Hersteller-Art.-Nr. 340158 Ausführung Lkw-befahrbar Maße L × B × H 1.500 × 990 × 930 mm Gewicht 37 kg Filter und Anschlüsse Wasserausbeute über 95 % Maschenweite Filtereinsatz 0,75 mm Max. Dachfläche 1.200 m² bei DN 200, 2.000 m² bei DN 250 Höhenverlust Zu-/Ablauf keiner Zu- und Ablauftiefe ab Geländeoberkante 470/480–1.020/1.030 mm Einbau Einbautiefe stufenlos 780–1.330 mm durch Teleskop-Domschacht Domschacht Teleskop-Domschacht Lkw für handelsübliche Beton-Guss-AbdeckungenLkw-Befahrungnur mit Abdeckung Klasse D nach DIN EN 124 und Gussrahmen bzw. Betonringen zur Lastverteilung (bauseits)Erdüberdeckung über Zulaufrohrmind. 450 mm Hinweise Planung, Einbau und Wartung erfolgen nach der GRAF-Einbauanleitung sowie den örtlichen Gegebenheiten und Vorschriften.

Graf EcoBloc Inspect flex Bodenplatte – Systemzubehör für Versickerungsrigolen Die Graf Bodenplatte ist Zubehör für den Versickerungsblock EcoBloc Inspect flex, mit dem sich EcoBloc Inspect Rigolen um eine halbe Lage aufstocken lassen. Sie wird aus Recyclingmaterial hergestellt (Post-Consumer-Anteil 94 %). Abmessungen und Einbau entnehmen Sie bitte der Maßskizze und der Einbauanleitung EcoBloc Inspect flex. Ihre Vorteile im Überblick Systemzubehör passend für Graf EcoBloc Inspect flex Hergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %) Maßskizze und Einbauanleitung verfügbar Technische Daten Produktdaten Hersteller Graf Hersteller-Art.-Nr. 402006 Ausführung Bodenplatte Passend für EcoBloc Inspect flex Material Recyclingmaterial (Post-Consumer-Anteil 94 %)

Graf Sicker-Tunnel 300 l: Rigolenelement zur Versickerung von RegenwasserDer Sicker-Tunnel von Graf leitet Regenwasser kontrolliert in den Untergrund ab und ist vor allem für private Grundstücke und den ländlichen Bereich gedacht. Je nach Gemeinde lassen sich so Niederschlagswassergebühren sparen. Auch für die Versickerung von gereinigtem Abwasser hinter einer Kleinkläranlage ist der Tunnel vorgesehen.Ein Modul fasst 300 l und wiegt nur etwa 11 kg, Sie bauen es also ohne schweres Gerät ein. Mehrere Tunnel werden in einer Ebene in Reihe zusammengesteckt, jede Reihe erhält zwei Endplatten. Diese sind nicht im Lieferumfang enthalten und als Zubehör erhältlich. Mit 59 kN/m² dauerhaft belastbar, ist das System LKW-befahrbar bis SLW 60, die Fläche darüber bleibt frei nutzbar.Ihre Vorteile im ÜberblickGeringes Gewicht, Einbau von Hand möglichBeliebig dimensionierbar durch AneinanderreihenLKW-befahrbar bis SLW 60Aus Recycling-Kunststoff hergestelltPlatzsparend stapelbar für Transport und LagerungLaut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.230010ProduktartSicker-Tunnel (Rigolenelement)Volumen300 lMaterialRecycling-PPLieferumfang1 Tunnel-Modul ohne EndplattenAbmessungenLänge1160 mmBreite800 mmHöhe510 mmGewicht11 kgAnschlüsseSeitlich obenDN 100, 150, 200 und 300Seitlich untenDN 100Belastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbar bis SLW 60Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Erdüberdeckung ohne Verkehrslast3740 mm (bei Bodenreibungswinkel 40°)Abstand zum Grundwassermind. 1 m ab TunnelunterkanteHinweise zum EinbauDie Versickerungsanlage muss nach den örtlichen Gegebenheiten bemessen werden. Zum Grundwasser ist ab Tunnelunterkante ein Abstand von mindestens 1 m einzuhalten, zu einer nicht abgedichteten Hauswand mindestens 6 m. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 300 l – Einstieg in die RegenwasserversickerungMit diesem Versickerungsset leiten Sie Regenwasser kontrolliert in den Untergrund ab, statt es in den Kanal zu geben. Das Set enthält einen Sicker-Tunnel mit 300 Litern Volumen samt zwei Endplatten und ist damit die kleinste fertige Einheit des Systems. Je nach Gemeinde können Sie so Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Der Sicker-Tunnel wird in einer Ebene verlegt und lässt sich jederzeit um weitere Module erweitern. Mit rund 11 kg je Tunnel gelingt der Einbau ohne schweres Gerät. Das System ist laut Hersteller mit 59 kN/m² dauerhaft belastbar und damit LKW-befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.230023AusführungVersickerungsset Sicker-Tunnel, 1 ModulVolumen300 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe1220 × 800 × 510 mmGewicht Set13 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang1 Sicker-Tunnel LKW-befahrbar (300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 600 l – Regenwasser vor Ort versickernDas Versickerungsset mit 600 Litern Volumen besteht aus zwei Sicker-Tunneln, die hintereinander zu einer Reihe verbunden und mit zwei Endplatten abgeschlossen werden. So führen Sie Regenwasser kontrolliert in den Untergrund ab, statt es in den Kanal einzuleiten. Je nach Gemeinde lassen sich damit Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Die Verlegung erfolgt in einer Ebene, das System ist beliebig dimensionierbar und mit weiteren Modulen erweiterbar. Ein Sicker-Tunnel wiegt nur rund 11 kg, deshalb benötigen Sie für den Einbau kein schweres Gerät. Laut Hersteller ist das System mit 59 kN/m² dauerhaft belastbar und LKW-befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.230020AusführungVersickerungsset Sicker-Tunnel, 2 ModuleVolumen600 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe2380 × 800 × 510 mmGewicht Set26 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang2 Sicker-Tunnel LKW-befahrbar (je 300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 900 l – drei Module für die RegenwasserversickerungIn diesem Set erhalten Sie drei Sicker-Tunnel mit zusammen 900 Litern Volumen. Die Module werden in einer Reihe verbunden und an beiden Enden mit Endplatten verschlossen. Die Rigole nimmt Regenwasser auf und gibt es kontrolliert an den Untergrund ab. Je nach Gemeinde sparen Sie so Niederschlagswassergebühren, bitte informieren Sie sich vor Ort.Verlegt wird in einer Ebene, bei Bedarf ergänzen Sie weitere Module. Mit rund 11 kg je Tunnel ist der Einbau ohne schweres Gerät möglich. Laut Hersteller ist das System mit 59 kN/m² dauerhaft belastbar und damit LKW-befahrbar, sodass Sie die Fläche darüber frei nutzen können.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.230024AusführungVersickerungsset Sicker-Tunnel, 3 ModuleVolumen900 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe3540 × 800 × 510 mmGewicht Set38 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang3 Sicker-Tunnel LKW-befahrbar (je 300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 1.200 l – vier Module in einer ReiheDas Set umfasst vier Sicker-Tunnel mit einem Gesamtvolumen von 1.200 Litern. Zu einer Reihe verbunden und mit zwei Endplatten abgeschlossen, ergibt sich eine Rigole von 4,70 m Länge, die Regenwasser aufnimmt und kontrolliert in den Untergrund versickern lässt. Je nach Gemeinde können Sie dadurch Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Die Tunnel werden in einer Ebene verlegt, das System lässt sich beliebig dimensionieren. Mit etwa 11 kg je Modul kommen Sie beim Einbau ohne schweres Gerät aus. Laut Hersteller ist das System mit 59 kN/m² dauerhaft belastbar und damit LKW-befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.230021AusführungVersickerungsset Sicker-Tunnel, 4 ModuleVolumen1.200 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe4700 × 800 × 510 mmGewicht Set48 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang4 Sicker-Tunnel LKW-befahrbar (je 300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 1.800 l – sechs Module für mehr RückhaltevolumenSechs Sicker-Tunnel mit zusammen 1.800 Litern Volumen bilden dieses Versickerungsset. In einer Reihe verlegt und mit zwei Endplatten abgeschlossen, entsteht eine rund 7 m lange Rigole, die Regenwasser zwischenspeichert und kontrolliert in den Untergrund abgibt. Je nach Gemeinde können Sie so Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Verlegt wird in einer Ebene, weitere Module lassen sich jederzeit ergänzen. Da ein Tunnel nur rund 11 kg wiegt, ist kein schweres Gerät für den Einbau nötig. Laut Hersteller ist das System mit 59 kN/m² dauerhaft belastbar und LKW-befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.230022AusführungVersickerungsset Sicker-Tunnel, 6 ModuleVolumen1.800 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe7020 × 800 × 510 mmGewicht Set71 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang6 Sicker-Tunnel LKW-befahrbar (je 300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 2.100 l – sieben Module für die VersickerungDieses Set enthält sieben Sicker-Tunnel mit einem Gesamtvolumen von 2.100 Litern. Zu einer Reihe von rund 8,2 m Länge verbunden und mit zwei Endplatten verschlossen, nimmt die Rigole Regenwasser auf und lässt es kontrolliert im Untergrund versickern. Je nach Gemeinde können Sie damit Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Die Module werden in einer Ebene verlegt und lassen sich einfach, schnell und variabel montieren. Mit etwa 11 kg pro Tunnel ist der Einbau ohne schweres Gerät möglich. Laut Hersteller ist das System mit 59 kN/m² dauerhaft belastbar und damit LKW-befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410105AusführungVersickerungsset Sicker-Tunnel, 7 ModuleVolumen2.100 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe8180 × 800 × 510 mmGewicht Set78 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang7 Sicker-Tunnel LKW-befahrbar (je 300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 2.400 l – acht Module für größere FlächenMit acht Sicker-Tunneln und zusammen 2.400 Litern Volumen bietet dieses Set Rückhalteraum für Regenwasser von größeren Dach- oder Hofflächen. In einer Reihe verlegt und mit zwei Endplatten verschlossen, ergibt sich eine Rigole von etwa 9,3 m Länge, aus der das Wasser kontrolliert in den Untergrund versickert. Je nach Gemeinde lassen sich so Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Die Verlegung erfolgt in einer Ebene, das System ist beliebig dimensionierbar. Rund 11 kg je Tunnel machen den Einbau ohne schweres Gerät möglich. Laut Hersteller ist das System mit 59 kN/m² dauerhaft belastbar und LKW-befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410122AusführungVersickerungsset Sicker-Tunnel, 8 ModuleVolumen2.400 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe9340 × 800 × 510 mmGewicht Set88 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang8 Sicker-Tunnel LKW-befahrbar (je 300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 3.000 l – zehn Module in einer ReiheDas Versickerungsset besteht aus zehn Sicker-Tunneln mit insgesamt 3.000 Litern Volumen. Hintereinander verbunden und mit zwei Endplatten abgeschlossen, entsteht eine etwa 11,7 m lange Rigole. Sie speichert Regenwasser zwischen und gibt es kontrolliert an den Untergrund ab. Je nach Gemeinde können Sie damit Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Sie verlegen die Module in einer Ebene, die Montage ist einfach, schnell und variabel. Ein Tunnel wiegt nur rund 11 kg, schweres Gerät ist daher nicht erforderlich. Laut Hersteller ist das System mit 59 kN/m² dauerhaft belastbar und damit LKW-befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410123AusführungVersickerungsset Sicker-Tunnel, 10 ModuleVolumen3.000 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe11660 × 800 × 510 mmGewicht Set109 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang10 Sicker-Tunnel LKW-befahrbar (je 300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 3.600 l – zwölf Module für viel RückhalteraumZwölf Sicker-Tunnel mit zusammen 3.600 Litern Volumen gehören zu diesem Set. In einer Reihe verlegt und mit zwei Endplatten verschlossen, bilden sie eine knapp 14 m lange Rigole, die Regenwasser aufnimmt und kontrolliert in den Untergrund versickern lässt. Je nach Gemeinde sparen Sie damit Niederschlagswassergebühren, bitte informieren Sie sich vor Ort.Die Tunnel werden in einer Ebene verlegt, das System ist beliebig dimensionierbar und erweiterbar. Mit etwa 11 kg pro Modul ist kein schweres Gerät für den Einbau nötig. Laut Hersteller ist das System mit 59 kN/m² dauerhaft belastbar und LKW-befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410124AusführungVersickerungsset Sicker-Tunnel, 12 ModuleVolumen3.600 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe13980 × 800 × 510 mmGewicht Set130 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang12 Sicker-Tunnel LKW-befahrbar (je 300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Versickerungsset 4.200 l – größtes Set mit vierzehn ModulenMit vierzehn Sicker-Tunneln und 4.200 Litern Gesamtvolumen ist dies das größte fertige Versickerungsset der Baureihe (300 bis 4.200 l). Die Module werden zu einer rund 16,3 m langen Reihe verbunden und mit zwei Endplatten verschlossen. Die Rigole puffert Regenwasser und gibt es kontrolliert an den Untergrund ab. Je nach Gemeinde können Sie damit Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Verlegt wird in einer Ebene, die Montage ist einfach und variabel. Da ein Tunnel nur rund 11 kg wiegt, gelingt der Einbau ohne schweres Gerät. Laut Hersteller ist das System mit 59 kN/m² dauerhaft belastbar und damit LKW-befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar, darüberliegende Flächen frei gestaltbarLeichte Module, Einbau ohne schweres GerätVerlegung in einer Ebene, beliebig erweiterbarHergestellt aus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410106AusführungVersickerungsset Sicker-Tunnel, 14 ModuleVolumen4.200 lMaterialRecycling-Kunststoff (PP)AbmessungenLänge × Breite × Höhe16300 × 800 × 510 mmGewicht Set156 kgBelastbarkeit und EinbauBelastbarkeit59 kN/m², LKW-befahrbarAnschlussmöglichkeitenstirnseitig bis DN 300, oben bis DN 200Erdüberdeckung bei Befahrung bis SLW 60750 bis 1740 mm (bei Bodenreibungswinkel 40°)Max. Einbautiefe bei SLW 602250 mm (bei Bodenreibungswinkel 40°)Lieferumfang14 Sicker-Tunnel LKW-befahrbar (je 300 l)2 EndplattenEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine Bemessung der Anlage nach ATV-DVWK-A 138 ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser und mindestens 6 m zu nicht abgedichteten Hauswänden ein. Zulässige Erdüberdeckung und Einbautiefe hängen von der Verkehrslast und vom Boden ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Twin 600 l – doppeltes Volumen auf gleicher FlächeDer Sicker-Tunnel Twin von Graf ist ein Rigolenelement für die Rückhaltung und Versickerung von Regenwasser. Im Vergleich zum einfachen Sicker-Tunnel bietet er auf gleicher Grundfläche das doppelte Volumen, nämlich 600 Liter. Sie erhalten ein einzelnes Modul mit 6 Click-Bolt-Verbindern. Endplatten sind nicht enthalten: Pro Reihe benötigen Sie vier Endplatten, die als Zubehör erhältlich sind (Graf Art.-Nr. 231004).Die Module werden in einer Ebene in Reihe zusammengesteckt und lassen sich an Platzverhältnisse und gewünschte Speicherkapazität anpassen. Ein Element wiegt 22 kg, eine Hälfte 11 kg, sodass Sie ohne schweres Gerät einbauen können. Laut Hersteller ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar. Je nach Gemeinde lassen sich Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Ihre Vorteile im ÜberblickDoppeltes Volumen gegenüber dem einfachen Sicker-TunnelPKW-befahrbar bis 3,5 tEinfache, schnelle Montage ohne schweres GerätAus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410130AusführungEinzelmodul, ohne EndplattenVolumen600 lMaterialRecycling-KunststoffAbmessungenLänge × Breite × Höhe1160 × 800 × 1020 mmGewicht22 kgBelastbarkeit und EinbauMax. Fahrzeuggewicht3,5 t (PKW-befahrbar)Erdüberdeckung bei Befahrung500 bis 1480 mm (bei Bodenreibungswinkel 40°)Max. Erdüberdeckung ohne Befahrung1480 mm (bei Bodenreibungswinkel 40°)Anschlussflächenbis DN 300Lieferumfang1 Sicker-Tunnel Twin PKW-befahrbar (600 l)6 Click-Bolt-VerbinderHinweise zum EinbauPro Reihe sind vier Endplatten erforderlich, diese sind separat zu bestellen. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Twin Set 1.200 l – platzsparende VersickerungDas Versickerungsset Sicker-Tunnel Twin von Graf besteht aus zwei Twin-Modulen mit zusammen 1.200 Litern Volumen und allem Zubehör für eine Reihe. Der Twin bietet auf gleicher Grundfläche das doppelte Volumen des einfachen Sicker-Tunnels und spart so Platz. Die Rigole von 2380 × 800 mm bei 1020 mm Höhe nimmt Regenwasser auf und leitet es kontrolliert in den Untergrund ab. Je nach Gemeinde können Sie damit Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Die Module werden in einer Ebene in Reihe zusammengesteckt und mit vier Endplatten verschlossen. Ein Element wiegt 22 kg, der Einbau gelingt ohne schweres Gerät. Laut Hersteller ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.Ihre Vorteile im ÜberblickDoppeltes Volumen gegenüber dem einfachen Sicker-TunnelPKW-befahrbar bis 3,5 tKomplettes Set für eine Reihe inklusive EndplattenAus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410140AusführungVersickerungsset Sicker-Tunnel Twin, 2 ModuleVolumen1.200 lMaterialRecycling-KunststoffAbmessungenLänge × Breite × Höhe2380 × 800 × 1020 mmGewicht Set46 kgBelastbarkeit und EinbauMax. Fahrzeuggewicht3,5 t (PKW-befahrbar)Erdüberdeckung bei Befahrung500 bis 1480 mm (bei Bodenreibungswinkel 40°)Max. Erdüberdeckung ohne Befahrung1480 mm (bei Bodenreibungswinkel 40°)Anschlussflächenbis DN 300Lieferumfang2 Sicker-Tunnel Twin PKW-befahrbar (je 600 l)4 EndplattenClick-Bolt-VerbinderEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauPro Reihe werden vier Endplatten benötigt, diese sind im Set enthalten. Für eine befahrbare Fläche ist eine Erdüberdeckung von mindestens 500 mm erforderlich. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Twin Set 1.800 l – drei Twin-Module in ReiheIn diesem Versickerungsset von Graf sind drei Sicker-Tunnel Twin mit zusammen 1.800 Litern Volumen enthalten, dazu alles für den Abschluss der Reihe. Weil der Twin auf gleicher Grundfläche doppelt so viel Volumen bietet wie der einfache Sicker-Tunnel, kommen Sie mit einer kurzen Rigole von 3540 × 800 mm bei 1020 mm Höhe aus. Regenwasser wird darin aufgefangen und kontrolliert an den Untergrund abgegeben. Je nach Gemeinde sparen Sie so Niederschlagswassergebühren, bitte informieren Sie sich vor Ort.Sie stecken die Module in einer Ebene zusammen und verschließen die Reihe mit vier Endplatten. Mit 22 kg je Element ist kein schweres Gerät nötig. Laut Hersteller ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und PKW-befahrbar.Ihre Vorteile im ÜberblickDoppeltes Volumen gegenüber dem einfachen Sicker-TunnelPKW-befahrbar bis 3,5 tKomplettes Set für eine Reihe inklusive EndplattenAus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410141AusführungVersickerungsset Sicker-Tunnel Twin, 3 ModuleVolumen1.800 lMaterialRecycling-KunststoffAbmessungenLänge × Breite × Höhe3540 × 800 × 1020 mmGewicht Set67 kgBelastbarkeit und EinbauMax. Fahrzeuggewicht3,5 t (PKW-befahrbar)Erdüberdeckung bei Befahrung500 bis 1480 mm (bei Bodenreibungswinkel 40°)Max. Erdüberdeckung ohne Befahrung1480 mm (bei Bodenreibungswinkel 40°)Anschlussflächenbis DN 300Lieferumfang3 Sicker-Tunnel Twin PKW-befahrbar (je 600 l)4 EndplattenClick-Bolt-VerbinderEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauPro Reihe werden vier Endplatten benötigt, diese sind im Set enthalten. Für eine befahrbare Fläche ist eine Erdüberdeckung von mindestens 500 mm erforderlich. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Twin Set 2.400 l – vier Twin-Module für mehr VolumenDieses Versickerungsset von Graf umfasst vier Sicker-Tunnel Twin mit zusammen 2.400 Litern Volumen sowie das Zubehör für eine komplette Reihe. Der Twin bietet auf gleicher Grundfläche das doppelte Volumen eines einfachen Sicker-Tunnels. Die Rigole misst 4700 × 800 mm bei 1020 mm Höhe, fängt Regenwasser auf und lässt es kontrolliert im Untergrund versickern. Je nach Gemeinde können Sie damit Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Die Module werden in einer Ebene in Reihe zusammengesteckt und mit vier Endplatten abgeschlossen. Jedes Element wiegt 22 kg, schweres Gerät brauchen Sie nicht. Laut Hersteller ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.Ihre Vorteile im ÜberblickDoppeltes Volumen gegenüber dem einfachen Sicker-TunnelPKW-befahrbar bis 3,5 tKomplettes Set für eine Reihe inklusive EndplattenAus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410142AusführungVersickerungsset Sicker-Tunnel Twin, 4 ModuleVolumen2.400 lMaterialRecycling-KunststoffAbmessungenLänge × Breite × Höhe4700 × 800 × 1020 mmGewicht Set88 kgBelastbarkeit und EinbauMax. Fahrzeuggewicht3,5 t (PKW-befahrbar)Erdüberdeckung bei Befahrung500 bis 1480 mm (bei Bodenreibungswinkel 40°)Max. Erdüberdeckung ohne Befahrung1480 mm (bei Bodenreibungswinkel 40°)Anschlussflächenbis DN 300Lieferumfang4 Sicker-Tunnel Twin PKW-befahrbar (je 600 l)4 EndplattenClick-Bolt-VerbinderEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauPro Reihe werden vier Endplatten benötigt, diese sind im Set enthalten. Für eine befahrbare Fläche ist eine Erdüberdeckung von mindestens 500 mm erforderlich. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Twin Set 3.000 l – fünf Twin-Module in ReiheMit fünf Sicker-Tunnel Twin und zusammen 3.000 Litern Volumen bietet dieses Versickerungsset von Graf viel Rückhalteraum auf schmaler Fläche. Der Twin hat auf gleicher Grundfläche das doppelte Volumen des einfachen Sicker-Tunnels. Die Rigole misst 5860 × 800 mm bei 1020 mm Höhe, nimmt Regenwasser auf und gibt es kontrolliert an den Untergrund ab. Je nach Gemeinde lassen sich so Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Die Module stecken Sie in einer Ebene zusammen und schließen die Reihe mit vier Endplatten ab. Bei 22 kg je Element ist der Einbau ohne schweres Gerät möglich. Laut Hersteller ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und PKW-befahrbar.Ihre Vorteile im ÜberblickDoppeltes Volumen gegenüber dem einfachen Sicker-TunnelPKW-befahrbar bis 3,5 tKomplettes Set für eine Reihe inklusive EndplattenAus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410143AusführungVersickerungsset Sicker-Tunnel Twin, 5 ModuleVolumen3.000 lMaterialRecycling-KunststoffAbmessungenLänge × Breite × Höhe5860 × 800 × 1020 mmGewicht Set109 kgBelastbarkeit und EinbauMax. Fahrzeuggewicht3,5 t (PKW-befahrbar)Erdüberdeckung bei Befahrung500 bis 1480 mm (bei Bodenreibungswinkel 40°)Max. Erdüberdeckung ohne Befahrung1480 mm (bei Bodenreibungswinkel 40°)Anschlussflächenbis DN 300Lieferumfang5 Sicker-Tunnel Twin PKW-befahrbar (je 600 l)4 EndplattenClick-Bolt-VerbinderEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauPro Reihe werden vier Endplatten benötigt, diese sind im Set enthalten. Für eine befahrbare Fläche ist eine Erdüberdeckung von mindestens 500 mm erforderlich. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Sicker-Tunnel Twin Set 3.600 l – größtes Twin-Set mit sechs ModulenMit sechs Sicker-Tunnel Twin und zusammen 3.600 Litern Volumen ist dies das größte Twin-Versickerungsset von Graf (1.200 bis 3.600 l). Der Twin bietet auf gleicher Grundfläche das doppelte Volumen eines einfachen Sicker-Tunnels. Die Rigole misst 7020 × 800 mm bei 1020 mm Höhe, speichert Regenwasser zwischen und lässt es kontrolliert im Untergrund versickern. Je nach Gemeinde können Sie damit Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.Die Module werden in einer Ebene in Reihe zusammengesteckt und mit vier Endplatten abgeschlossen. Ein Element wiegt 22 kg, der Einbau ist ohne schweres Gerät möglich. Laut Hersteller ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.Ihre Vorteile im ÜberblickDoppeltes Volumen gegenüber dem einfachen Sicker-TunnelPKW-befahrbar bis 3,5 tKomplettes Set für eine Reihe inklusive EndplattenAus Recyclingmaterial (Post-Consumer-Anteil 94 %)Laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.410144AusführungVersickerungsset Sicker-Tunnel Twin, 6 ModuleVolumen3.600 lMaterialRecycling-KunststoffAbmessungenLänge × Breite × Höhe7020 × 800 × 1020 mmGewicht Set130 kgBelastbarkeit und EinbauMax. Fahrzeuggewicht3,5 t (PKW-befahrbar)Erdüberdeckung bei Befahrung500 bis 1480 mm (bei Bodenreibungswinkel 40°)Max. Erdüberdeckung ohne Befahrung1480 mm (bei Bodenreibungswinkel 40°)Anschlussflächenbis DN 300Lieferumfang6 Sicker-Tunnel Twin PKW-befahrbar (je 600 l)4 EndplattenClick-Bolt-VerbinderEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauPro Reihe werden vier Endplatten benötigt, diese sind im Set enthalten. Für eine befahrbare Fläche ist eine Erdüberdeckung von mindestens 500 mm erforderlich. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Versickerungstank Herkules 1.600 l: Sickerschacht für RegenwasserMit dem Herkules-Versickerungstank von Graf leiten Sie Regenwasser kontrolliert in den Untergrund ab, zum Beispiel vom Überlauf Ihrer Zisterne oder direkt von der Dachfläche. Je nach Gemeinde lassen sich so Niederschlagswassergebühren sparen. Informieren Sie sich dazu bitte bei Ihrer Gemeinde.Der Sickerschacht mit 1.600 l Stauvolumen besteht aus zwei Halbschalen mit je etwa 30 kg, die ohne Schrauben über 24 Schnellverbinder verbunden werden. Die Einzelteile passen durch jede 80 cm breite Tür, Sie können den Tank also auch an schwer zugänglichen Stellen von Hand einbauen. Über angeformte Stutzen und Anschlussflächen lassen sich mehrere Tanks zu einem größeren Volumen kombinieren.Ihre Vorteile im ÜberblickMontage ohne Schrauben mit SchnellverbindernGeringes Gewicht, die Halbschalen passen durch jede NormtürBeliebig erweiterbar, Volumen von mehreren 1.000 l möglichStutzen für handelsübliche HT- und KG-RohreAnteilig aus Recyclingmaterial hergestelltLaut Hersteller 10 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.200201SerieHerkulesProduktartVersickerungstank (Sickerschacht)Stauvolumen1.600 lMaterialKunststoff, anteilig RecyclingmaterialAbmessungenØ max.1350 mmØ min.1090 mmHöhe1600 mmGewicht60 kgAnschlüsseStutzenje 2 x DN 70, DN 100 und DN 200RohreHT- oder KG-Rohre, nicht im LieferumfangBelastbarkeit und EinbauBelastbarkeitbegehbar, nicht befahrbar (nur begehbarer Grünbereich)Abstand zu befahrenen Flächenmind. 2,6 mErdüberdeckungmax. 1000 mmGeotextilnicht im Lieferumfang, als Zubehör erhältlichGarantieGarantiedauer10 Jahre laut HerstellerHinweise zum EinbauDer Tank darf nur im begehbaren Grünbereich eingebaut werden, mit mindestens 2,6 m Abstand zu befahrenen Flächen; die Erdüberdeckung beträgt höchstens 1.000 mm. Das Geotextil zur Ummantelung des Tanks ist nicht im Lieferumfang enthalten und als Zubehör erhältlich. Bemessen Sie die Versickerungsanlage nach Dachfläche und Boden vor Ort. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

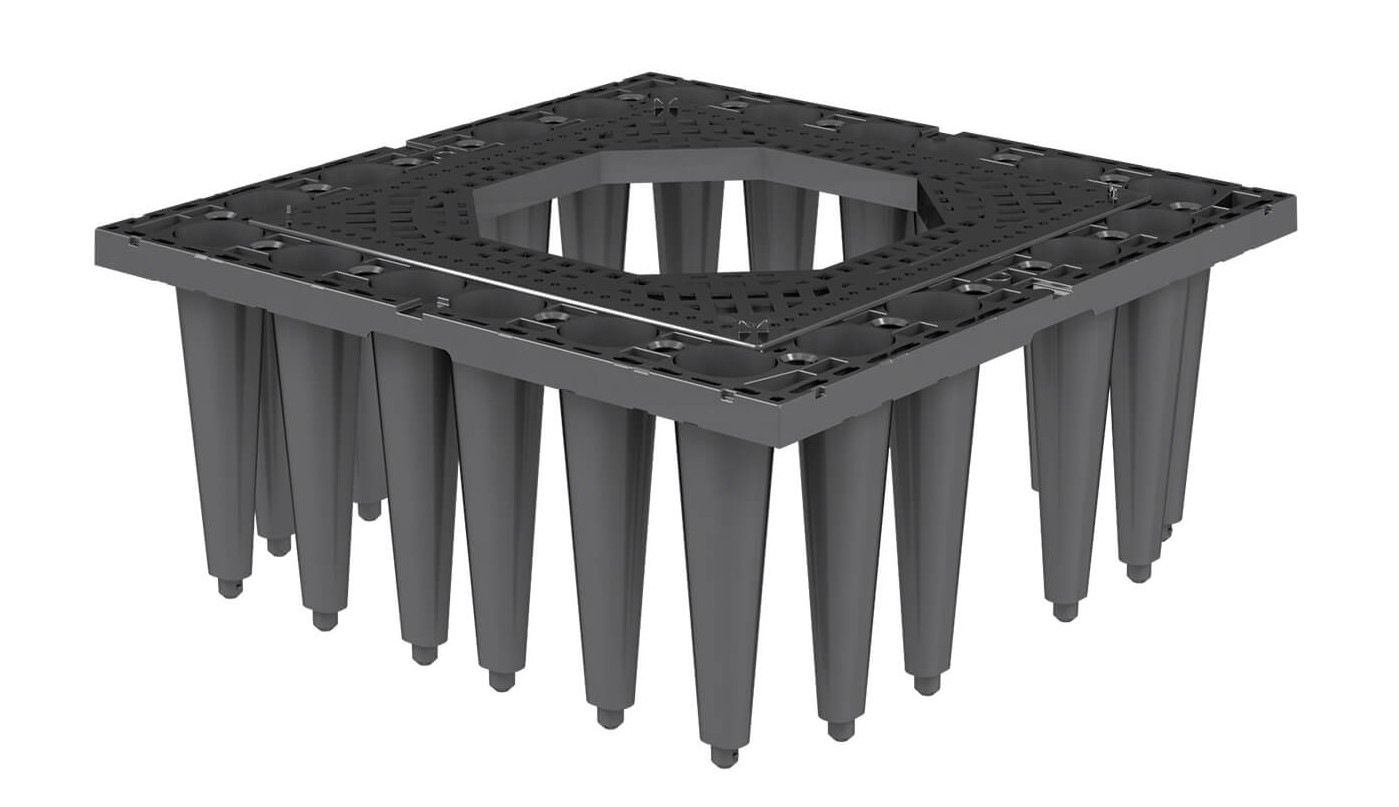

Graf EcoBloc Vario 800 Schachtsystem 0,5 Lagen: Schacht direkt in der RigoleDas Vario 800 Schachtsystem setzen Sie direkt in eine Versickerungs- oder Rückhalterigole aus EcoBloc Inspect 420 oder EcoBloc Inspect 230 ein. Diese Ausführung passt zu einer Rigolenhöhe von 0,5 Lagen und bringt 230 Liter Schachtvolumen mit, das bei der Bemessung der Rigole angerechnet werden kann.Der Schacht lässt sich an beliebiger Stelle im Raster positionieren und als Zulauf-, Retentions- oder Kontrollschacht nutzen. Er wird laut Hersteller individuell für Ihr Objekt konfektioniert und einbaufertig geliefert.Ihre Vorteile im ÜberblickVoll integrierbar, kein zusätzlicher Aushub nötigAnschlussflächen DN 200 / 315 / 400, über Zulaufmodul 360° drehbarGute Zugänglichkeit mit 630 mm lichter WeitePassend für EcoBloc Inspect 420, EcoBloc Inspect 230 und EcoBloc flexKombinierbar mit Graf Abdeckungen und SchachtkomponentenTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.450000SerieEcoBloc Vario 800Lagen0,5Schachtvolumen230 lAnschlussflächenDN 200 / 315 / 400Lichte Weite630 mmMaterialKunststoff, 49 % Post-Consumer-RecyclinganteilGarantie5 Jahre laut HerstellerAbmessungenL × B × H800 × 800 × 455 mmGewicht25 kgBelastbarkeit und EinbauMax. Fahrzeuggewicht60 tErdüberdeckung bei Befahrung450 bis 4.250 mmMax. Erdüberdeckung (ohne Grundwasser/Befahrung)5.000 mm

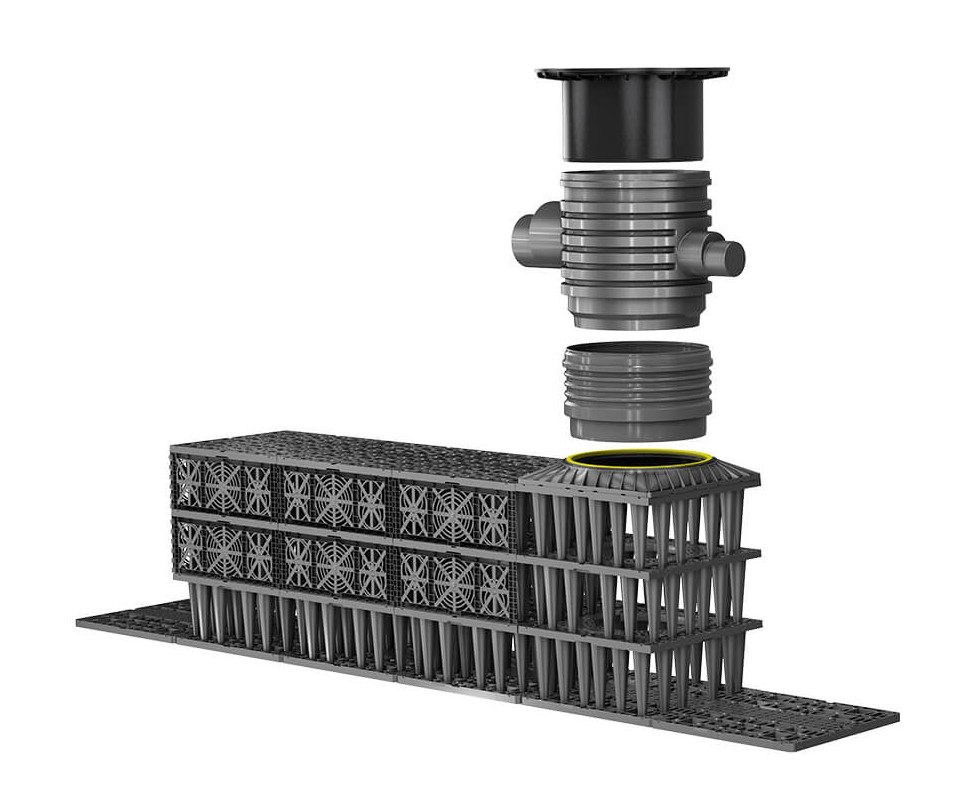

Graf EcoBloc Vario 800 Schachtsystem 1,5 Lagen: Schacht direkt in der RigoleDas Vario 800 Schachtsystem setzen Sie direkt in eine Versickerungs- oder Rückhalterigole aus EcoBloc Inspect 420 oder EcoBloc Inspect 230 ein. Diese Ausführung passt zu einer Rigolenhöhe von 1,5 Lagen und bringt 650 Liter Schachtvolumen mit, das bei der Bemessung der Rigole angerechnet werden kann.Der Schacht lässt sich an beliebiger Stelle im Raster positionieren und als Zulauf-, Retentions- oder Kontrollschacht nutzen. Er wird laut Hersteller individuell für Ihr Objekt konfektioniert und einbaufertig geliefert.Ihre Vorteile im ÜberblickVoll integrierbar, kein zusätzlicher Aushub nötigAnschlussflächen DN 200 / 315 / 400, über Zulaufmodul 360° drehbarGute Zugänglichkeit mit 630 mm lichter WeitePassend für EcoBloc Inspect 420, EcoBloc Inspect 230 und EcoBloc flexKombinierbar mit Graf Abdeckungen und SchachtkomponentenTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.450002SerieEcoBloc Vario 800Lagen1,5Schachtvolumen650 lAnschlussflächenDN 200 / 315 / 400Lichte Weite630 mmMaterialKunststoff, 49 % Post-Consumer-RecyclinganteilGarantie5 Jahre laut HerstellerAbmessungenL × B × H800 × 800 × 1.115 mmGewicht48 kgBelastbarkeit und EinbauMax. Fahrzeuggewicht60 tErdüberdeckung bei Befahrung450 bis 4.250 mmMax. Erdüberdeckung (ohne Grundwasser/Befahrung)5.000 mm

Graf Versickerungsblock EcoBloc Inspect 230 – flache Rigole für geringe EinbautiefenDer EcoBloc Inspect 230 ist das flache Versickerungsmodul von Graf für die Versickerung und Rückhaltung von Niederschlagswasser. Mit nur 360 mm Bauhöhe bleibt die Rigole flach, das ist bei geringem Abstand zum Grundwasser von Vorteil. Zwischen der Sohle der Anlage und dem mittleren höchsten Grundwasserstand muss aber mindestens 1 m Boden liegen. Ein Block bietet 230 Liter Bruttovolumen bei einem Speicherkoeffizienten von 95 %. Geliefert wird ein einzelnes Modul ohne Endplatten; die Stirnseiten der Rigole schließen Sie mit Endplatten (Zubehör).Die integrierte Zentrierung sorgt dafür, dass die Blöcke nur noch horizontal verbunden werden müssen. Über den serienmäßigen Inspektionskanal lässt sich die Anlage zusammen mit den Systemschächten kontrollieren, bei Bedarf ist eine Hochdruckspülung möglich. Bei 800 mm Erdüberdeckung ist das Modul laut Hersteller bis SLW 60 befahrbar.Ihre Vorteile im ÜberblickFlache Bauhöhe von 360 mm für geringe EinbautiefenLKW-befahrbar bis SLW 60Inspizierbar und hochdruckspülbarSelbstzentrierende Verlegung, leichter EinbauDIBt-Zulassung Z-42.1-526Aus Recycling-Kunststoff, laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.402001AusführungEinzelmodul, ohne EndplattenVolumen brutto230 lSpeicherkoeffizient95 %MaterialRecycling-Kunststoff (PP)ZulassungDIBt Z-42.1-526AbmessungenLänge × Breite × Höhe800 × 800 × 360 mmGewicht12 kgAnschlussflächenDN 110 / 160 / 200, stirnseitig und seitlichBelastbarkeit und EinbauBefahrbarkeitSLW 60 (max. 60 t)Erdüberdeckung bei Befahrung800 bis 2000 mmMax. Erdüberdeckung ohne Befahrung2750 mmAbstand zum Grundwassermind. 1 m zwischen Sohle der Anlage und mittlerem höchsten Grundwasserstand (DWA-A 138); Unterschreitung nur nach Abstimmung mit der zuständigen BehördeHinweise zum EinbauEine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

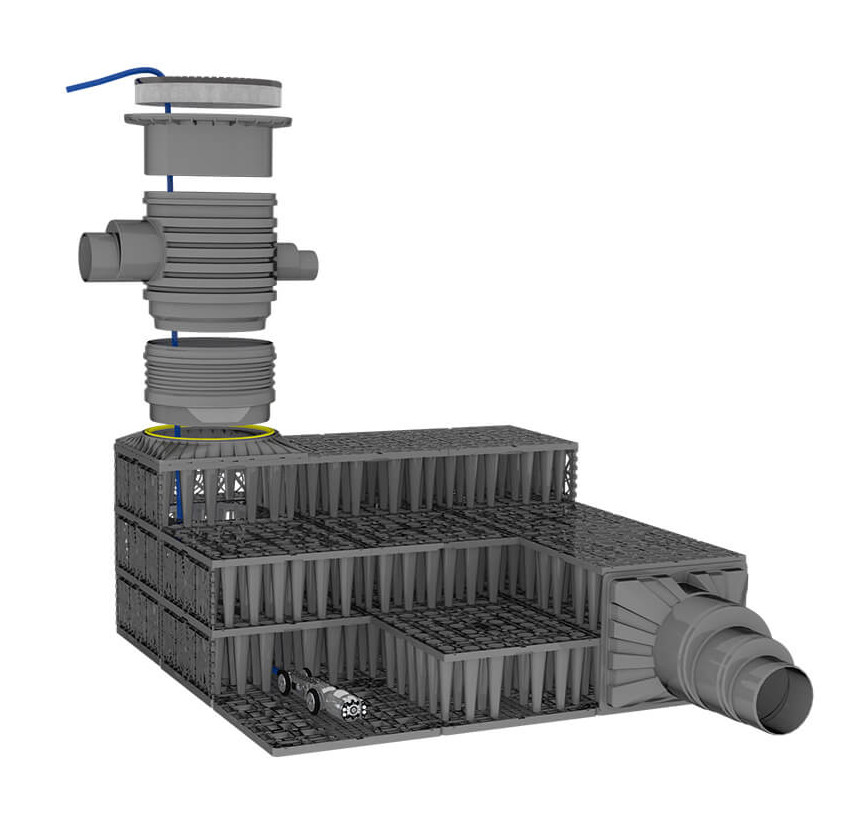

Graf EcoBloc Vario 800 Schachtsystem 1 Lage: Schacht direkt in der RigoleDas Vario 800 Schachtsystem setzen Sie direkt in eine Versickerungs- oder Rückhalterigole aus EcoBloc Inspect 420 oder EcoBloc Inspect 230 ein. Diese Ausführung passt zu einer Rigolenhöhe von 1 Lage und bringt 420 Liter Schachtvolumen mit, das bei der Bemessung der Rigole angerechnet werden kann.Der Schacht lässt sich an beliebiger Stelle im Raster positionieren und als Zulauf-, Retentions- oder Kontrollschacht nutzen. Er wird laut Hersteller individuell für Ihr Objekt konfektioniert und einbaufertig geliefert.Ihre Vorteile im ÜberblickVoll integrierbar, kein zusätzlicher Aushub nötigAnschlussflächen DN 200 / 315 / 400, über Zulaufmodul 360° drehbarGute Zugänglichkeit mit 630 mm lichter WeitePassend für EcoBloc Inspect 420, EcoBloc Inspect 230 und EcoBloc flexKombinierbar mit Graf Abdeckungen und SchachtkomponentenTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.450001SerieEcoBloc Vario 800Lagen1Schachtvolumen420 lAnschlussflächenDN 200 / 315 / 400Lichte Weite630 mmMaterialKunststoff, 49 % Post-Consumer-RecyclinganteilGarantie5 Jahre laut HerstellerAbmessungenL × B × H800 × 800 × 760 mmGewicht35 kgBelastbarkeit und EinbauMax. Fahrzeuggewicht60 tErdüberdeckung bei Befahrung450 bis 4.250 mmMax. Erdüberdeckung (ohne Grundwasser/Befahrung)5.000 mm

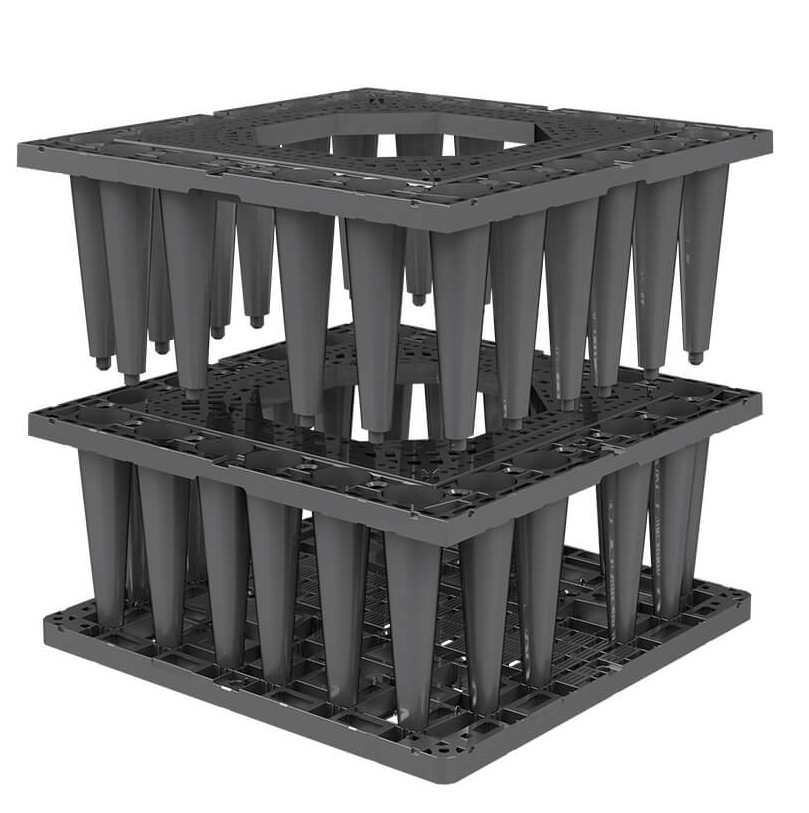

Graf Versickerungsblock EcoBloc Inspect 420 – Füllkörperrigole für große SpeichervolumenDer EcoBloc Inspect 420 ist ein Versickerungsmodul von Graf für die Versickerung und Rückhaltung von Niederschlagswasser. Ein Block bietet 420 Liter Bruttovolumen bei einem Speicherkoeffizienten von 96 %. Aus mehreren Modulen bauen Sie Rigolen in der benötigten Größe auf, nebeneinander und bis zu 7 Lagen übereinander. Die maximale Einbautiefe hängt von Verkehrslast und Boden ab und beträgt bis zu 5 m. Sie erhalten ein einzelnes Modul ohne Endplatten; die Stirnseiten der Rigole werden mit Endplatten (Zubehör) geschlossen.Dank integrierter Zentrierung müssen die Blöcke nur noch horizontal verbunden werden. Der serienmäßige Inspektionskanal erlaubt in Verbindung mit den Systemschächten die Kontrolle der Anlage, bei Bedarf kann die Rigole mit hohem Druck gespült werden. Laut Hersteller ist das Modul bei 800 mm Erdüberdeckung bis SLW 60 befahrbar.Ihre Vorteile im ÜberblickLKW-befahrbar bis SLW 60Inspizierbar und hochdruckspülbarSelbstzentrierende Verlegung, leichter EinbauBis 7 Lagen, Einbautiefe je nach Last und Boden bis 5 mDIBt-Zulassung Z-42.1-526Aus Recycling-Kunststoff, laut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.402000AusführungEinzelmodul, ohne EndplattenVolumen brutto420 lSpeicherkoeffizient96 %MaterialRecycling-Kunststoff (PP)ZulassungDIBt Z-42.1-526AbmessungenLänge × Breite × Höhe800 × 800 × 660 mmGewicht18 kgAnschlussflächenDN 110 / 160 / 200, stirnseitig und seitlichBelastbarkeit und EinbauBefahrbarkeitSLW 60 (max. 60 t)Erdüberdeckung bei Befahrung800 bis 2000 mmMax. Erdüberdeckung ohne Befahrung2750 mmMax. Einbautiefe (Unterkante Block)je nach Lastklasse und Boden; bei SLW 60: 2,25 m (Bodenreibungswinkel 20°), 3,25 m (30°), 5,00 m (40°); bis 7 LagenHinweise zum EinbauEine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Die zulässige Einbautiefe hängt von der Verkehrslast und vom Boden (Reibungswinkel) ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf EcoBloc Inspect Komplettset Reihe 840 l – Versickerungsrigole im SetDieses Komplettset von Graf enthält alles für eine Füllkörperrigole aus zwei EcoBloc Inspect 420 Modulen mit zusammen 840 Litern Volumen. Bei der Verlegevariante A werden die Blöcke in Reihe verlegt, die Rigole misst 1600 × 800 mm bei 660 mm Höhe. Sie dient der Rückhaltung und Versickerung von Regenwasser und leitet es kontrolliert in den Untergrund ab. Laut Hersteller ist der EcoBloc Inspect vor allem für den öffentlichen und gewerblichen Bereich ausgelegt.Die Module zentrieren sich beim Verlegen selbst und werden nur horizontal verbunden. Über den Inspektionskanal ist die Anlage kontrollierbar, bei Bedarf lässt sie sich mit Hochdruck spülen. Bei 80 bis 200 cm Erdüberdeckung ist das Set bis SLW 60 befahrbar.Ihre Vorteile im ÜberblickKomplettes Set mit Endplatten, Verbindern, Entlüftung und GeotextilLKW-befahrbar bis SLW 60Inspizierbar und hochdruckspülbarSelbstzentrierende Verlegung, leichter EinbauLaut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.402100AusführungKomplettset Verlegevariante A (Reihe), 2 ModuleVolumen840 lMaterialRecycling-Kunststoff (PP)Zulassung ModulDIBt Z-42.1-526AbmessungenLänge × Breite × Höhe1600 × 800 × 660 mmGewicht39 kgAnschlussflächenDN 110 / 160 / 200Belastbarkeit und EinbauBefahrbarkeitSLW 60Erdüberdeckung bei Befahrung80 bis 200 cmMax. Einbautiefe (Unterkante Block)je nach Lastklasse und Boden; bei SLW 60: 2,25 m (Bodenreibungswinkel 20°), 3,25 m (30°), 5,00 m (40°)Lieferumfang2 EcoBloc Inspect 4204 EndplattenVerbindungselementeEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Die zulässige Einbautiefe hängt von der Verkehrslast und vom Boden (Reibungswinkel) ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf EcoBloc Inspect Komplettset Reihe 1.680 l – vier Module in ReiheMit diesem Komplettset von Graf errichten Sie eine Füllkörperrigole aus vier EcoBloc Inspect 420 Modulen mit zusammen 1.680 Litern Volumen. Bei der Verlegevariante A liegen die Blöcke hintereinander, die Rigole misst 3200 × 800 mm bei 660 mm Höhe. Sie hält Regenwasser zurück und lässt es kontrolliert im Untergrund versickern. Laut Hersteller ist der EcoBloc Inspect vor allem für den öffentlichen und gewerblichen Bereich gedacht.Beim Verlegen zentrieren sich die Module selbst und werden nur noch horizontal verbunden. Der Inspektionskanal ermöglicht die Kontrolle der Anlage, bei Bedarf spülen Sie die Rigole mit Hochdruck. Bei 80 bis 200 cm Erdüberdeckung ist das Set bis SLW 60 befahrbar.Ihre Vorteile im ÜberblickKomplettes Set mit Endplatten, Verbindern, Entlüftung und GeotextilLKW-befahrbar bis SLW 60Inspizierbar und hochdruckspülbarSelbstzentrierende Verlegung, leichter EinbauLaut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.402102AusführungKomplettset Verlegevariante A (Reihe), 4 ModuleVolumen1.680 lMaterialRecycling-Kunststoff (PP)Zulassung ModulDIBt Z-42.1-526AbmessungenLänge × Breite × Höhe3200 × 800 × 660 mmGewicht74 kgAnschlussflächenDN 110 / 160 / 200Belastbarkeit und EinbauBefahrbarkeitSLW 60Erdüberdeckung bei Befahrung80 bis 200 cmMax. Einbautiefe (Unterkante Block)je nach Lastklasse und Boden; bei SLW 60: 2,25 m (Bodenreibungswinkel 20°), 3,25 m (30°), 5,00 m (40°)Lieferumfang4 EcoBloc Inspect 4204 EndplattenVerbindungselementeEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Die zulässige Einbautiefe hängt von der Verkehrslast und vom Boden (Reibungswinkel) ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf EcoBloc Inspect Komplettset Reihe 2.520 l – sechs Module in ReiheDas Komplettset von Graf umfasst sechs EcoBloc Inspect 420 Module mit zusammen 2.520 Litern Volumen sowie das passende Zubehör. In der Verlegevariante A werden die Blöcke in einer Reihe verlegt, die fertige Rigole misst 4800 × 800 mm bei 660 mm Höhe. Sie nimmt Regenwasser auf und gibt es kontrolliert an den Untergrund ab. Laut Hersteller richtet sich der EcoBloc Inspect vor allem an den öffentlichen und gewerblichen Bereich.Die Module zentrieren sich selbst und werden lediglich horizontal verbunden. Über den Inspektionskanal kontrollieren Sie die Anlage, bei Bedarf ist eine Hochdruckspülung möglich. Bei 80 bis 200 cm Erdüberdeckung ist das Set bis SLW 60 befahrbar.Ihre Vorteile im ÜberblickKomplettes Set mit Endplatten, Verbindern, Entlüftung und GeotextilLKW-befahrbar bis SLW 60Inspizierbar und hochdruckspülbarSelbstzentrierende Verlegung, leichter EinbauLaut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.402104AusführungKomplettset Verlegevariante A (Reihe), 6 ModuleVolumen2.520 lMaterialRecycling-Kunststoff (PP)Zulassung ModulDIBt Z-42.1-526AbmessungenLänge × Breite × Höhe4800 × 800 × 660 mmGewicht108 kgAnschlussflächenDN 110 / 160 / 200Belastbarkeit und EinbauBefahrbarkeitSLW 60Erdüberdeckung bei Befahrung80 bis 200 cmMax. Einbautiefe (Unterkante Block)je nach Lastklasse und Boden; bei SLW 60: 2,25 m (Bodenreibungswinkel 20°), 3,25 m (30°), 5,00 m (40°)Lieferumfang6 EcoBloc Inspect 4204 EndplattenVerbindungselementeEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Die zulässige Einbautiefe hängt von der Verkehrslast und vom Boden (Reibungswinkel) ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf EcoBloc Inspect Komplettset Reihe 3.360 l – acht Module in ReiheIn diesem Komplettset von Graf sind acht EcoBloc Inspect 420 Module mit zusammen 3.360 Litern Volumen enthalten. Nach Verlegevariante A in einer Reihe verlegt, ergibt sich eine Rigole von 6400 × 800 mm bei 660 mm Höhe. Sie speichert Regenwasser zwischen und lässt es kontrolliert im Untergrund versickern. Laut Hersteller ist der EcoBloc Inspect vor allem für den öffentlichen und gewerblichen Bereich konzipiert.Die selbstzentrierenden Module werden nur horizontal verbunden, was den Einbau vereinfacht. Der Inspektionskanal erlaubt die Kontrolle der Anlage, bei Bedarf spülen Sie die Rigole mit Hochdruck. Bei 80 bis 200 cm Erdüberdeckung ist das Set bis SLW 60 befahrbar.Ihre Vorteile im ÜberblickKomplettes Set mit Endplatten, Verbindern, Entlüftung und GeotextilLKW-befahrbar bis SLW 60Inspizierbar und hochdruckspülbarSelbstzentrierende Verlegung, leichter EinbauLaut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.402106AusführungKomplettset Verlegevariante A (Reihe), 8 ModuleVolumen3.360 lMaterialRecycling-Kunststoff (PP)Zulassung ModulDIBt Z-42.1-526AbmessungenLänge × Breite × Höhe6400 × 800 × 660 mmGewicht143 kgAnschlussflächenDN 110 / 160 / 200Belastbarkeit und EinbauBefahrbarkeitSLW 60Erdüberdeckung bei Befahrung80 bis 200 cmMax. Einbautiefe (Unterkante Block)je nach Lastklasse und Boden; bei SLW 60: 2,25 m (Bodenreibungswinkel 20°), 3,25 m (30°), 5,00 m (40°)Lieferumfang8 EcoBloc Inspect 4204 EndplattenVerbindungselementeEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Die zulässige Einbautiefe hängt von der Verkehrslast und vom Boden (Reibungswinkel) ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf EcoBloc Inspect Komplettset Blockverbund 1.680 l – kompakte Rigole im QuadratDieses Komplettset von Graf enthält vier EcoBloc Inspect 420 Module mit zusammen 1.680 Litern Volumen. Bei der Verlegevariante B werden die Blöcke im Blockverbund verlegt, also nebeneinander und hintereinander. So entsteht eine kompakte Rigole von 1600 × 1600 mm bei 660 mm Höhe, die sich für Flächen eignet, auf denen eine lange Reihe keinen Platz findet. Sie hält Regenwasser zurück und lässt es kontrolliert versickern. Laut Hersteller ist der EcoBloc Inspect vor allem für den öffentlichen und gewerblichen Bereich ausgelegt.Die Module zentrieren sich selbst und werden nur horizontal verbunden. Über den Inspektionskanal ist die Anlage kontrollierbar, bei Bedarf kann sie mit Hochdruck gespült werden. Bei 80 bis 200 cm Erdüberdeckung ist das Set bis SLW 60 befahrbar.Ihre Vorteile im ÜberblickKomplettes Set mit 8 Endplatten, Verbindern, Entlüftung und GeotextilKompakte Grundfläche durch BlockverbundLKW-befahrbar bis SLW 60Inspizierbar und hochdruckspülbarLaut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.402120AusführungKomplettset Verlegevariante B (Blockverbund), 4 ModuleVolumen1.680 lMaterialRecycling-Kunststoff (PP)Zulassung ModulDIBt Z-42.1-526AbmessungenLänge × Breite × Höhe1600 × 1600 × 660 mmGewicht76 kgAnschlussflächenDN 110 / 160 / 200Belastbarkeit und EinbauBefahrbarkeitSLW 60Erdüberdeckung bei Befahrung80 bis 200 cmMax. Einbautiefe (Unterkante Block)je nach Lastklasse und Boden; bei SLW 60: 2,25 m (Bodenreibungswinkel 20°), 3,25 m (30°), 5,00 m (40°)Lieferumfang4 EcoBloc Inspect 4208 EndplattenVerbindungselementeEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Die zulässige Einbautiefe hängt von der Verkehrslast und vom Boden (Reibungswinkel) ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf EcoBloc Inspect Komplettset Blockverbund 2.520 l – sechs Module im VerbundMit diesem Komplettset von Graf bauen Sie eine Füllkörperrigole aus sechs EcoBloc Inspect 420 Modulen mit zusammen 2.520 Litern Volumen. In der Verlegevariante B liegen die Blöcke im Blockverbund, jeweils zwei nebeneinander und drei hintereinander. Die Rigole misst 2400 × 1600 mm bei 660 mm Höhe und benötigt so weniger Länge als eine Reihe. Sie nimmt Regenwasser auf und lässt es kontrolliert versickern. Laut Hersteller ist der EcoBloc Inspect vor allem für den öffentlichen und gewerblichen Bereich gedacht.Die Module zentrieren sich beim Verlegen selbst und werden nur horizontal verbunden. Über den Inspektionskanal kontrollieren Sie die Anlage, bei Bedarf ist eine Hochdruckspülung möglich. Bei 80 bis 200 cm Erdüberdeckung ist das Set bis SLW 60 befahrbar.Ihre Vorteile im ÜberblickKomplettes Set mit 8 Endplatten, Verbindern, Entlüftung und GeotextilKompakte Grundfläche durch BlockverbundLKW-befahrbar bis SLW 60Inspizierbar und hochdruckspülbarLaut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.402122AusführungKomplettset Verlegevariante B (Blockverbund), 6 ModuleVolumen2.520 lMaterialRecycling-Kunststoff (PP)Zulassung ModulDIBt Z-42.1-526AbmessungenLänge × Breite × Höhe2400 × 1600 × 660 mmGewicht110 kgAnschlussflächenDN 110 / 160 / 200Belastbarkeit und EinbauBefahrbarkeitSLW 60Erdüberdeckung bei Befahrung80 bis 200 cmMax. Einbautiefe (Unterkante Block)je nach Lastklasse und Boden; bei SLW 60: 2,25 m (Bodenreibungswinkel 20°), 3,25 m (30°), 5,00 m (40°)Lieferumfang6 EcoBloc Inspect 4208 EndplattenVerbindungselementeEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Die zulässige Einbautiefe hängt von der Verkehrslast und vom Boden (Reibungswinkel) ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf EcoBloc Inspect Komplettset Blockverbund 3.360 l – acht Module im VerbundDas Komplettset von Graf enthält acht EcoBloc Inspect 420 Module mit zusammen 3.360 Litern Volumen. Nach Verlegevariante B werden die Blöcke im Blockverbund verlegt, jeweils zwei nebeneinander und vier hintereinander. Die Rigole misst 3200 × 1600 mm bei 660 mm Höhe. Sie speichert Regenwasser zwischen und gibt es kontrolliert an den Untergrund ab. Laut Hersteller ist der EcoBloc Inspect vor allem für den öffentlichen und gewerblichen Bereich konzipiert.Die selbstzentrierenden Module werden nur horizontal verbunden, das erleichtert den Einbau. Der Inspektionskanal ermöglicht die Kontrolle der Anlage, bei Bedarf spülen Sie die Rigole mit Hochdruck. Bei 80 bis 200 cm Erdüberdeckung ist das Set bis SLW 60 befahrbar.Ihre Vorteile im ÜberblickKomplettes Set mit 8 Endplatten, Verbindern, Entlüftung und GeotextilKompakte Grundfläche durch BlockverbundLKW-befahrbar bis SLW 60Inspizierbar und hochdruckspülbarLaut Hersteller 5 Jahre GarantieTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.402124AusführungKomplettset Verlegevariante B (Blockverbund), 8 ModuleVolumen3.360 lMaterialRecycling-Kunststoff (PP)Zulassung ModulDIBt Z-42.1-526AbmessungenLänge × Breite × Höhe3200 × 1600 × 660 mmGewicht144 kgAnschlussflächenDN 110 / 160 / 200Belastbarkeit und EinbauBefahrbarkeitSLW 60Erdüberdeckung bei Befahrung80 bis 200 cmMax. Einbautiefe (Unterkante Block)je nach Lastklasse und Boden; bei SLW 60: 2,25 m (Bodenreibungswinkel 20°), 3,25 m (30°), 5,00 m (40°)Lieferumfang8 EcoBloc Inspect 4208 EndplattenVerbindungselementeEntlüftungsabschluss DN 110Graf-Tex GeotextilHinweise zum EinbauEine genaue Bemessung nach ATV-Regelwerk ist erforderlich. Halten Sie mindestens 1 m Abstand zum Grundwasser ein; der Abstand zu Gebäuden sollte das 1,5-Fache der Grubentiefe betragen. Die zulässige Einbautiefe hängt von der Verkehrslast und vom Boden (Reibungswinkel) ab. Maßgeblich ist die Einbauanleitung des Herstellers.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).

Graf Absetzfilterschacht PKW-befahrbar: Regenwasser reinigen vor Speicher oder VersickerungDer Absetzfilterschacht von Graf reinigt Regenwasser, bevor es in eine Zisterne oder Versickerungsanlage geleitet wird. Diese Ausführung ist PKW-befahrbar und eignet sich für bis zu 1.000 m² angeschlossene versiegelte Fläche.Das Wasser durchläuft drei Stufen: Feinfilterkorb, Sedimentationszone und Tauchrohr als Abscheider. Der Teleskop-Domschacht erlaubt eine stufenlose Einbautiefe, der Deckel ist kindersicher verschließbar.Ihre Vorteile im ÜberblickDreistufige Reinigung mit Feinfilterkorb 0,35 mm, Sedimentationszone und Tauchrohr100 % Wasserausbeute laut HerstellerStufenlose Einbautiefe 1.000 bis 1.500 mm durch Teleskop-Domschacht Ø 600 mmKindersicher verschließbarer DeckelAbgedichtet bis GeländeoberkanteTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.340027AnschlüsseDN 160FeinfilterMaschenweite 0,35 mmAnschließbare Flächemax. 1.000 m² versiegelte FlächeHöhendifferenz Zulauf/Ablauf250 mmAbmessungenLänge850 mmBreite850 mmHöhe1.200 mmGewicht40 kgBelastbarkeit und EinbauBelastbarkeitPKW-befahrbarEinbautiefe1.000 bis 1.500 mmDomschachtTeleskop, Ø 600 mmHinweise zum EinbauStellen Sie die Einbautiefe über den Teleskop-Domschacht passend zur Geländeoberkante ein. Beachten Sie die Einbauanleitung des Herstellers.

Graf Absetzfilterschacht begehbar: Regenwasser reinigen vor Speicher oder VersickerungDer Absetzfilterschacht von Graf reinigt Regenwasser, bevor es in eine Zisterne oder Versickerungsanlage geleitet wird. Diese Ausführung ist begehbar mit Kunststoffabdeckung und eignet sich für bis zu 1.000 m² angeschlossene versiegelte Fläche.Das Wasser durchläuft drei Stufen: Feinfilterkorb, Sedimentationszone und Tauchrohr als Abscheider. Der Teleskop-Domschacht erlaubt eine stufenlose Einbautiefe, der Deckel ist kindersicher verschließbar.Ihre Vorteile im ÜberblickDreistufige Reinigung mit Feinfilterkorb 0,35 mm, Sedimentationszone und Tauchrohr100 % Wasserausbeute laut HerstellerStufenlose Einbautiefe 1.000 bis 1.500 mm durch Teleskop-Domschacht Ø 600 mmKindersicher verschließbarer DeckelAbgedichtet bis GeländeoberkanteTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.340026AnschlüsseDN 160FeinfilterMaschenweite 0,35 mmAnschließbare Flächemax. 1.000 m² versiegelte FlächeHöhendifferenz Zulauf/Ablauf250 mmAbmessungenLänge800 mmBreite850 mmHöhe1.200 mmGewicht35 kgBelastbarkeit und EinbauBelastbarkeitbegehbarEinbautiefe1.000 bis 1.500 mmDomschachtTeleskop, Ø 600 mmHinweise zum EinbauStellen Sie die Einbautiefe über den Teleskop-Domschacht passend zur Geländeoberkante ein. Beachten Sie die Einbauanleitung des Herstellers.

Graf Universalschacht Saphir 600 l: ein Schacht für viele AufgabenDer Saphir Universalschacht von Graf mit 600 Litern Volumen dient als Kontroll-, Revisions-, Pumpen- oder Hebeschacht und als Schacht für eine nachgeschaltete UV-Anlage. Anschlussmöglichkeiten für DN 110, DN 160 und DN 200 erleichtern die Installation.Der teleskopierbare und neigbare Domschacht lässt sich passend zu den Anschlussleitungen ausrichten, die Dichtung dafür ist enthalten. Kranösen erleichtern das Absetzen in die Baugrube. Die Schachtabdeckung ist nicht im Lieferumfang.Ihre Vorteile im ÜberblickVielseitig als Universal-, Kontroll-, Pumpen-, Revisions- oder HebeschachtAnschlussmöglichkeiten DN 110 / DN 160 / DN 200Teleskopierbarer und neigbarer Domschacht inklusive DichtungKranösen für einfaches AbsetzenAbgedichtet bis zur GeländeoberflächeTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.330455SerieSaphirVolumen600 lAnschlüsseDN 110 / DN 160 / DN 200Garantie15 Jahre laut HerstellerAbmessungenØ1.125 mmHöhe1.045 mmGewicht27 kgBelastbarkeit und EinbauMax. Erdüberdeckung (ohne Grundwasser/Befahrung)1.200 mmGrundwasserbis 43 cm ab TankbodenErdüberdeckung bei Grundwasser300 bis 600 mmBefahrbarkeitnur mit selbsttragender, eisenverstärkter BetonbrückeErdüberdeckung bei Befahrung400 bis 1.000 mmMax. Achslast / Fahrzeuggewicht2,2 t / 3,5 tHinweise zum EinbauDer Schacht ist laut Hersteller bis 43 cm ab Tankboden grundwasserstabil. Befahren werden darf er nur, wenn eine selbsttragende, eisenverstärkte Betonbrücke installiert ist. Beachten Sie die Einbauanleitung des Herstellers.

Graf Sicker-Filterschacht PKW-befahrbar: Vorreinigung für Ihre VersickerungsanlageDer Sicker-Filterschacht von Graf hält Verunreinigungen zurück, bevor das Regenwasser in eine Versickerungsanlage gelangt. Er eignet sich als Hofeinlauf oder als Einlaufelement einer Mulden-Rigole und ist mit seiner Gussabdeckung Klasse B PKW-befahrbar.Die Reinigung erfolgt dreistufig über Grobfiltereinsatz, Feinfilterkorb und Sedimentationszone. Über den Teleskop-Domschacht passen Sie die Einbautiefe stufenlos an.Ihre Vorteile im ÜberblickDreistufige Reinigung: Grobfilter, Feinfilterkorb 0,35 mm, Sedimentationszone100 % Wasserausbeute laut HerstellerPKW-befahrbar mit Gussabdeckung Klasse BStufenlose Einbautiefe 600 bis 1.050 mm durch Teleskop-Domschacht Ø 400 mmAnschluss DN 110 oder DN 160Technische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.340025AnschlüsseDN 110 / DN 160FeinfilterMaschenweite 0,35 mmAnschließbare Flächemax. 350 m² bei DN 110, max. 500 m² bei DN 160AbmessungenLänge760 mmBreite550 mmHöhe650 mmGewicht46 kgBelastbarkeit und EinbauBelastbarkeitPKW-befahrbar mit Teleskopaufsatz und Gussabdeckung Klasse B, nicht LKW-befahrbarEinbautiefe600 bis 1.050 mmMindestüberdeckung bei PKW-Befahrung800 mmDomschachtTeleskop, Ø 400 mmHinweise zum EinbauWählen Sie die Einbautiefe über den Teleskop-Domschacht passend zu Ihrer Geländeoberkante. Bei PKW-befahrenen Flächen ist eine Mindestüberdeckung von 800 mm erforderlich; die Gussabdeckung Klasse B wird dann mit Beton unterfüttert (mind. 30 cm breit, ca. 20 cm dick). Unter LKW-befahrenen Flächen darf der Schacht nicht eingebaut werden. Maßgeblich ist die Einbauanleitung des Herstellers.

Graf Universalschacht Saphir 900 l: ein Schacht für viele AufgabenDer Saphir Universalschacht von Graf mit 900 Litern Volumen dient als Kontroll-, Revisions-, Pumpen- oder Hebeschacht und als Schacht für eine nachgeschaltete UV-Anlage. Anschlussmöglichkeiten für DN 110, DN 160 und DN 200 erleichtern die Installation.Der teleskopierbare und neigbare Domschacht lässt sich passend zu den Anschlussleitungen ausrichten, die Dichtung dafür ist enthalten. Kranösen erleichtern das Absetzen in die Baugrube. Die Schachtabdeckung ist nicht im Lieferumfang.Ihre Vorteile im ÜberblickVielseitig als Universal-, Kontroll-, Pumpen-, Revisions- oder HebeschachtAnschlussmöglichkeiten DN 110 / DN 160 / DN 200Teleskopierbarer und neigbarer Domschacht inklusive DichtungKranösen für einfaches AbsetzenAbgedichtet bis zur GeländeoberflächeTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.330456SerieSaphirVolumen900 lAnschlüsseDN 110 / DN 160 / DN 200Garantie15 Jahre laut HerstellerAbmessungenØ1.155 mmHöhe1.345 mmGewicht47 kgBelastbarkeit und EinbauMax. Erdüberdeckung (ohne Grundwasser/Befahrung)1.200 mmGrundwasserbis 43 cm ab TankbodenErdüberdeckung bei Grundwasser300 bis 600 mmBefahrbarkeitnur mit selbsttragender, eisenverstärkter BetonbrückeErdüberdeckung bei Befahrung400 bis 1.000 mmMax. Achslast / Fahrzeuggewicht2,2 t / 3,5 tHinweise zum EinbauDer Schacht ist laut Hersteller bis 43 cm ab Tankboden grundwasserstabil. Befahren werden darf er nur, wenn eine selbsttragende, eisenverstärkte Betonbrücke installiert ist. Beachten Sie die Einbauanleitung des Herstellers.

Graf Universalschacht Saphir 1.200 l: ein Schacht für viele AufgabenDer Saphir Universalschacht von Graf mit 1.200 Litern Volumen dient als Kontroll-, Revisions-, Pumpen- oder Hebeschacht und als Schacht für eine nachgeschaltete UV-Anlage. Anschlussmöglichkeiten für DN 110, DN 160 und DN 200 erleichtern die Installation.Der teleskopierbare und neigbare Domschacht lässt sich passend zu den Anschlussleitungen ausrichten, die Dichtung dafür ist enthalten. Kranösen erleichtern das Absetzen in die Baugrube. Die Schachtabdeckung ist nicht im Lieferumfang.Ihre Vorteile im ÜberblickVielseitig als Universal-, Kontroll-, Pumpen-, Revisions- oder HebeschachtAnschlussmöglichkeiten DN 110 / DN 160 / DN 200Teleskopierbarer und neigbarer Domschacht inklusive DichtungKranösen für einfaches AbsetzenAbgedichtet bis zur GeländeoberflächeTechnische DatenAllgemeinHerstellerGrafHersteller-Art.-Nr.330457SerieSaphirVolumen1.200 lAnschlüsseDN 110 / DN 160 / DN 200Garantie15 Jahre laut HerstellerAbmessungenØ1.155 mmHöhe1.670 mmGewicht58 kgBelastbarkeit und EinbauMax. Erdüberdeckung (ohne Grundwasser/Befahrung)1.200 mmGrundwasserbis 55 cm ab TankbodenErdüberdeckung bei Grundwasser300 bis 600 mmBefahrbarkeitnur mit selbsttragender, eisenverstärkter BetonbrückeErdüberdeckung bei Befahrung400 bis 1.000 mmMax. Achslast / Fahrzeuggewicht2,2 t / 3,5 tHinweise zum EinbauDer Schacht ist laut Hersteller bis 55 cm ab Tankboden grundwasserstabil. Befahren werden darf er nur, wenn eine selbsttragende, eisenverstärkte Betonbrücke installiert ist. Beachten Sie die Einbauanleitung des Herstellers.
