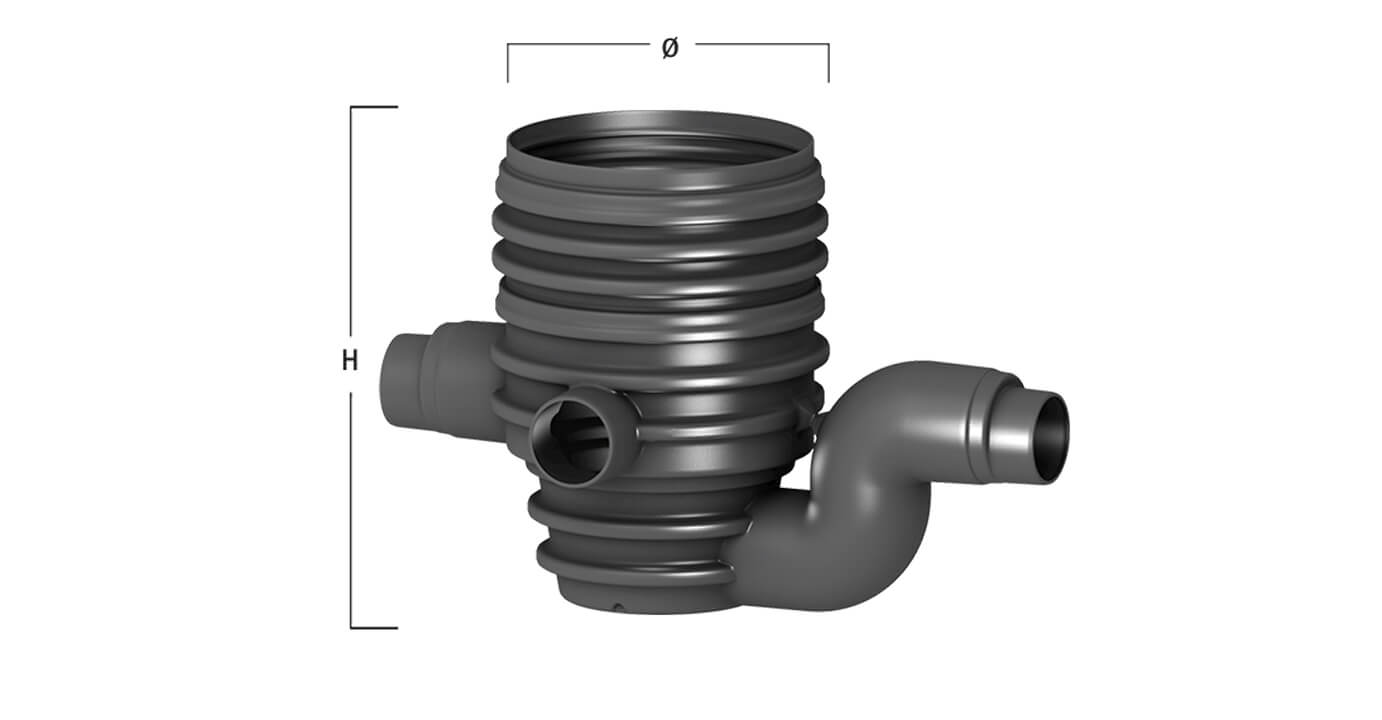

Graf Drainstar-Filter XL Extern begehbar
1.459,00 €*
Lieferbar ab ca. 2 Wochen
Produktinformationen "Graf Drainstar-Filter XL Extern begehbar"
Graf Drainstar-Filter XL Extern begehbar – Filterschacht für große Dachflächen
Der Drainstar-Filter XL Extern von GRAF ist ein externer Filterschacht für Großanlagen im Bereich Versickerung und Retention. Er reinigt das Regenwasser von Dachflächen bis 2.000 m², bevor es in die Rigole, Versickerungsanlage oder Zisterne gelangt.
Zwischen Zu- und Ablauf entsteht kein Höhenverlust. Über den Teleskop-Domschacht lässt sich die Einbautiefe stufenlos zwischen 780 und 1.330 mm an das Gelände anpassen. Diese Ausführung ist begehbar, jedoch nicht für befahrene Flächen vorgesehen.
Ihre Vorteile im Überblick
- Über 95 % Wasserausbeute
- Für Dachflächen bis 2.000 m² (DN 250) bzw. 1.200 m² (DN 200)
- Kein Höhenverlust zwischen Zu- und Ablauf
- Filtereinsatz mit 0,75 mm Maschenweite
- Teleskop-Domschacht stufenlos höhenverstellbar und um 5° neigbar
- Abgedichtet bis zur Geländeoberkante
Technische Daten
| Produktdaten | |
|---|---|
| Hersteller | GRAF |
| Hersteller-Art.-Nr. | 340156 |
| Ausführung | begehbar |
| Maße L × B × H | 1.500 × 990 × 930 mm |
| Gewicht | 42 kg |
| Filter und Anschlüsse | |
| Wasserausbeute | über 95 % |
| Maschenweite Filtereinsatz | 0,75 mm |
| Max. Dachfläche | 1.200 m² bei DN 200, 2.000 m² bei DN 250 |
| Höhenverlust Zu-/Ablauf | keiner |
| Zu- und Ablauftiefe ab Geländeoberkante | 470/480–1.020/1.030 mm |
| Einbau | |
| Einbautiefe | stufenlos 780–1.330 mm durch Teleskop-Domschacht |
| Domschacht | begehbare Ausführung |
Hinweise
Planung, Einbau und Wartung erfolgen nach der GRAF-Einbauanleitung sowie den örtlichen Gegebenheiten und Vorschriften.
