Graf Wirbeldrosselschacht VS-Control flex M bis 55 l/s
1.199,00 €*
Lieferbar ab ca. 2 Wochen
Produktinformationen "Graf Wirbeldrosselschacht VS-Control flex M bis 55 l/s"
Graf Wirbeldrosselschacht VS-Control flex M – kontrollierter Abfluss für Retentionsanlagen

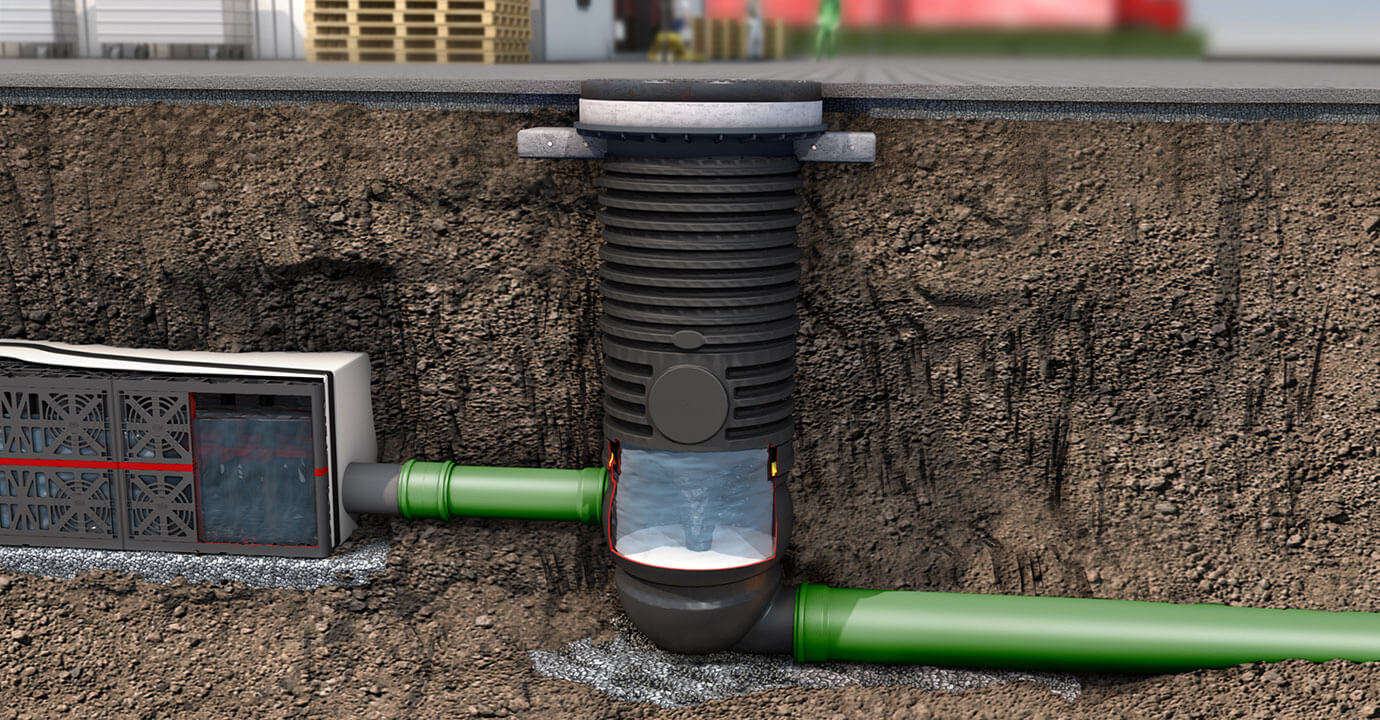

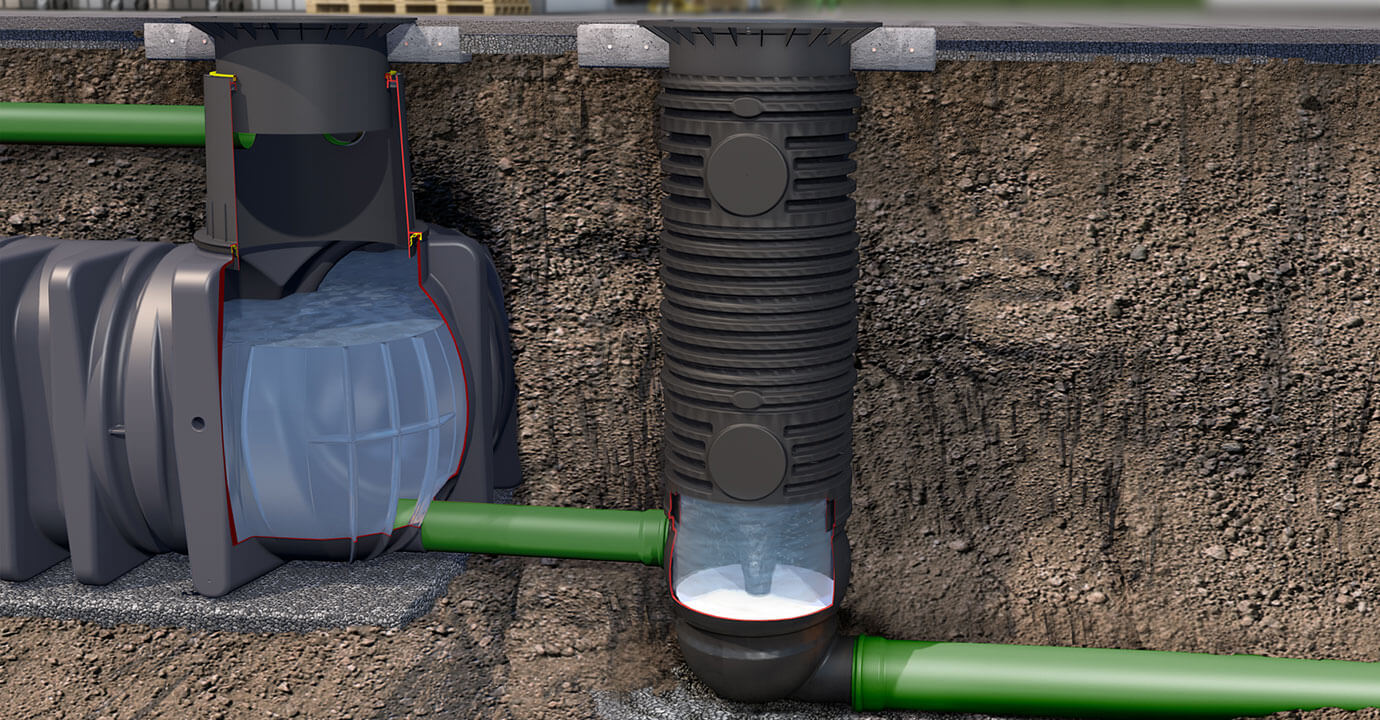

Mit dem Wirbeldrosselschacht VS-Control flex M von GRAF lässt sich der Abfluss aus Retentionsanlagen gezielt begrenzen. Der Schacht reguliert Volumenströme bis 55 l/s und eignet sich für Anlagen mit GRAF EcoBloc Rigolenelementen, GRAF Erdtanks oder bauseits vorhandenen Retentionsbehältern.
Die Drosselabflussleistung wird über eine projektspezifisch bemessene, austauschbare Blende DN 630 eingestellt. Da keine beweglichen Teile verbaut sind und die Wirbelströmung für eine Selbstreinigung sorgt, ist der Schacht verschleißfrei und wartungsarm.
Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.
Ihre Vorteile im Überblick
- Volumenströme bis 55 l/s regulierbar (höhere Werte auf Anfrage)
- Individuell einstellbare Drosselabflussleistung über austauschbare Blende
- Minimaler Höhenverlust von 420 mm
- Kein Verschleiß, da keine beweglichen Einzelkomponenten
- Einfache Revision durch horizontal angeordnete Blende
- 360° drehbarer Ablauf DN 250 für flexible Ablaufanordnung
Technische Daten
| Produktdaten | |
|---|---|
| Hersteller | GRAF |
| Hersteller-Art.-Nr. | 340171 |
| Produkt | Wirbeldrosselschacht VS-Control flex M |
| Maße L × B × H | 900 × 695 × 1.815 mm |
| Gewicht | 37,02 kg |
| Hydraulik und Anschlüsse | |
| Max. Volumenstrom | 55 l/s |
| Blende | DN 630, projektspezifisch bemessen |
| Zulauf | DN 200 |
| Ablauf | DN 250, 360° drehbar |
| Höhenverlust | 420 mm |
Lieferumfang

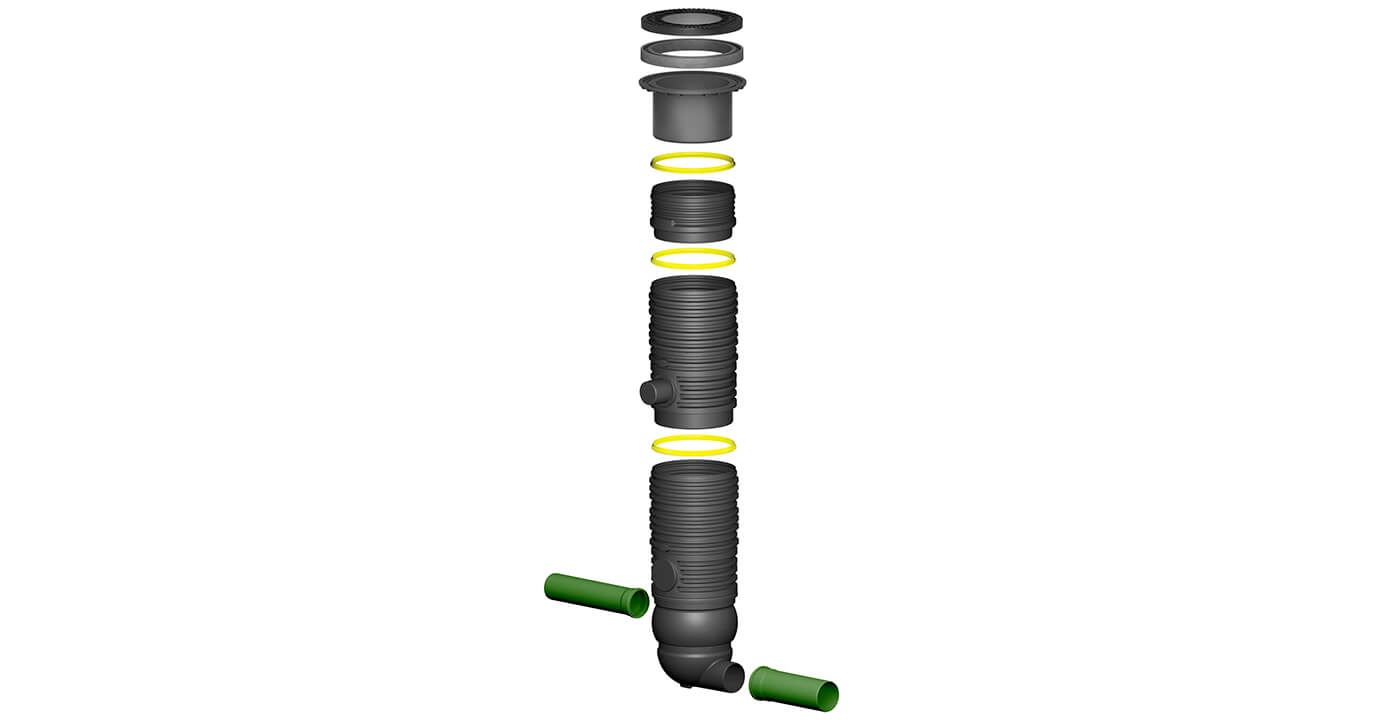

- Wirbeldrosselschacht inkl. montiertem VS-Zwischenstück 1.000 mm DN 630
- Projektspezifisch bemessene Blende
Hinweise
Die Blende wird projektspezifisch bemessen; für die Auslegung stellt GRAF einen Bemessungsbogen bereit. Einbau und Wartung erfolgen nach der GRAF-Einbau- und Wartungsanleitung sowie den örtlichen Vorschriften. Mit dem separat erhältlichen Ersatzteilset VS-Control flex M lässt sich die Drosselablaufleistung nachträglich anpassen.
