Graf Drosselablaufschacht LKW-befahrbar für Retentionszisternen
639,00 €*
Lieferbar ab ca. 2 Wochen
Produktinformationen "Graf Drosselablaufschacht LKW-befahrbar für Retentionszisternen"
Graf Drosselablaufschacht LKW-befahrbar – gedrosselter Ablauf bei hohem Kanalniveau

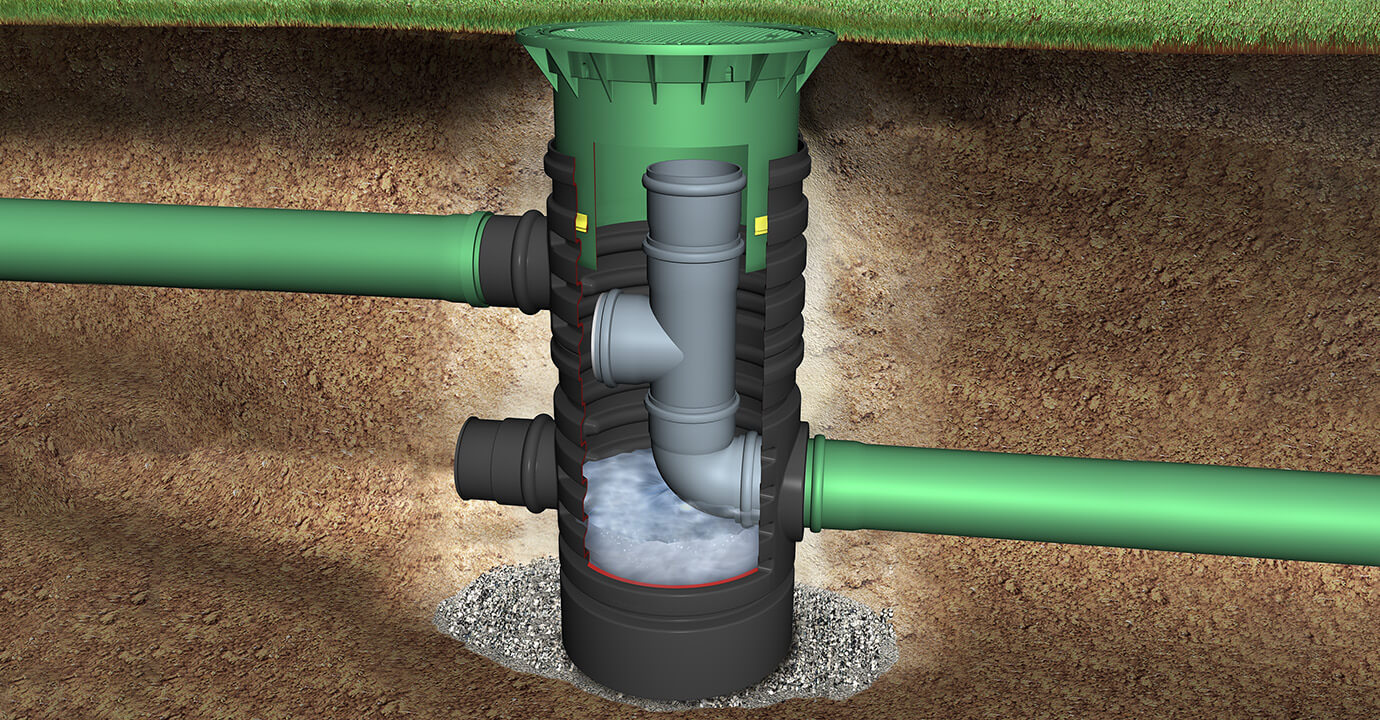

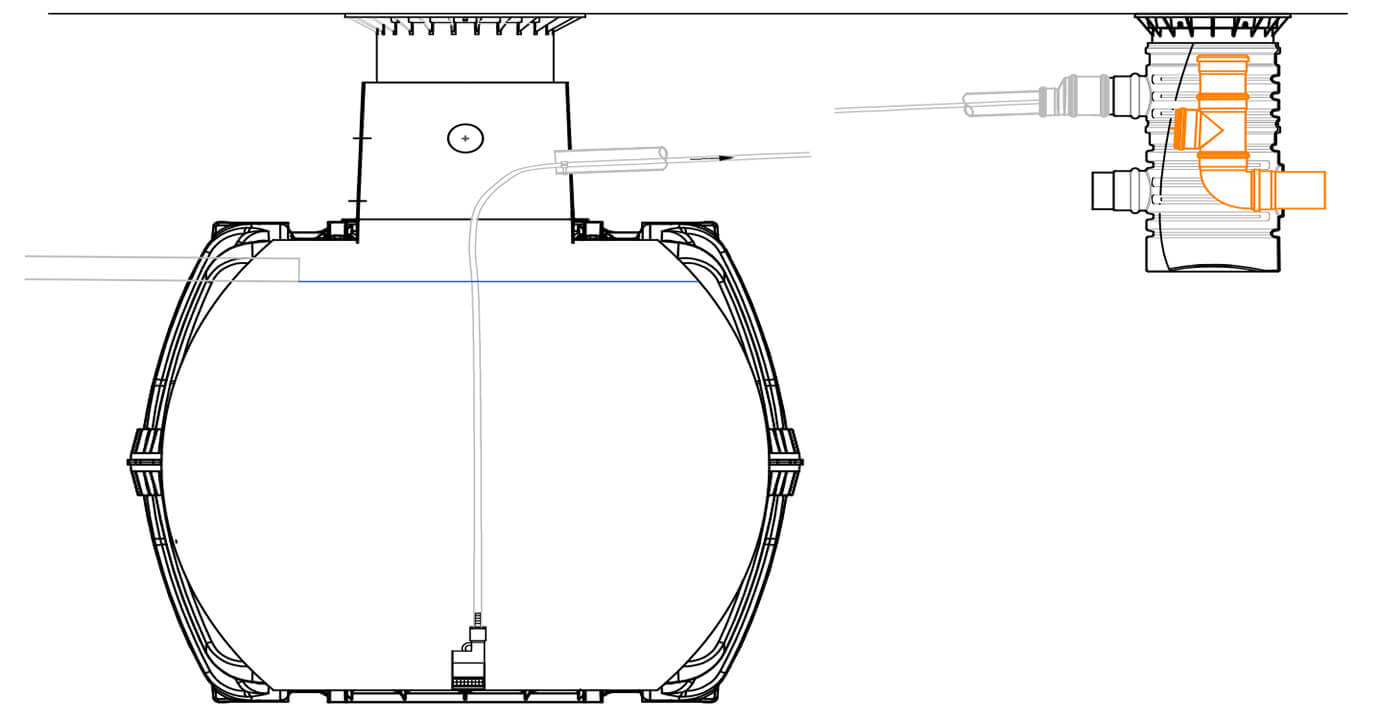

Der Drosselablaufschacht von Graf ist ideal, wenn der Retentionsablauf hoch liegt, etwa bei hohem Kanalniveau oder wenn Tank bzw. Gebäude unterhalb der Rückstauebene oder des Straßenniveaus liegen. Die Drossel sitzt in einem extern zugänglichen Schacht neben dem Tank.
Der Volumenstrom ist im Bereich von 0,25 bis 1,5 l/s frei wählbar und wird voreingestellt. Der Schacht passt zu den Graf Tanks Platin und Carat; der Einsatz mit anderen Behältern ist ebenfalls möglich.
Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.
Ihre Vorteile im Überblick
- Ideal bei hohem Kanalniveau
- Einsetzbar bei Tanks/Gebäuden unterhalb der Rückstauebene
- Drosselschacht von außen zugänglich
- Volumenstrom 0,25–1,5 l/s frei wählbar und voreingestellt
- Kompatibel mit Graf Platin, Platin XL/XXL, Carat und Carat XL/XXL
- Retentionsaufbau vor Ort oder werksseitig
Technische Daten
| Produktdaten | |
|---|---|
| Hersteller | Graf |
| Hersteller-Art.-Nr. | 340019 |
| EAN | 4023122187509 |
| Ausführung | LKW-befahrbar |
| Volumenstrom | 0,25–1,5 l/s (frei wählbar, voreingestellt) |
| Belastbarkeit | LKW-befahrbar mit Abdeckung Klasse D nach DIN EN 124 und bauseitigem Gussrahmen bzw. Betonringen zur Lastverteilung (Auflagefläche ca. 1 m²) |
| Erdüberdeckung über Zulaufrohr | mind. 320 mm |
| Max. Einbautiefe | 5.230 mm bis Schachtsohle |
| Maße und Gewicht | |

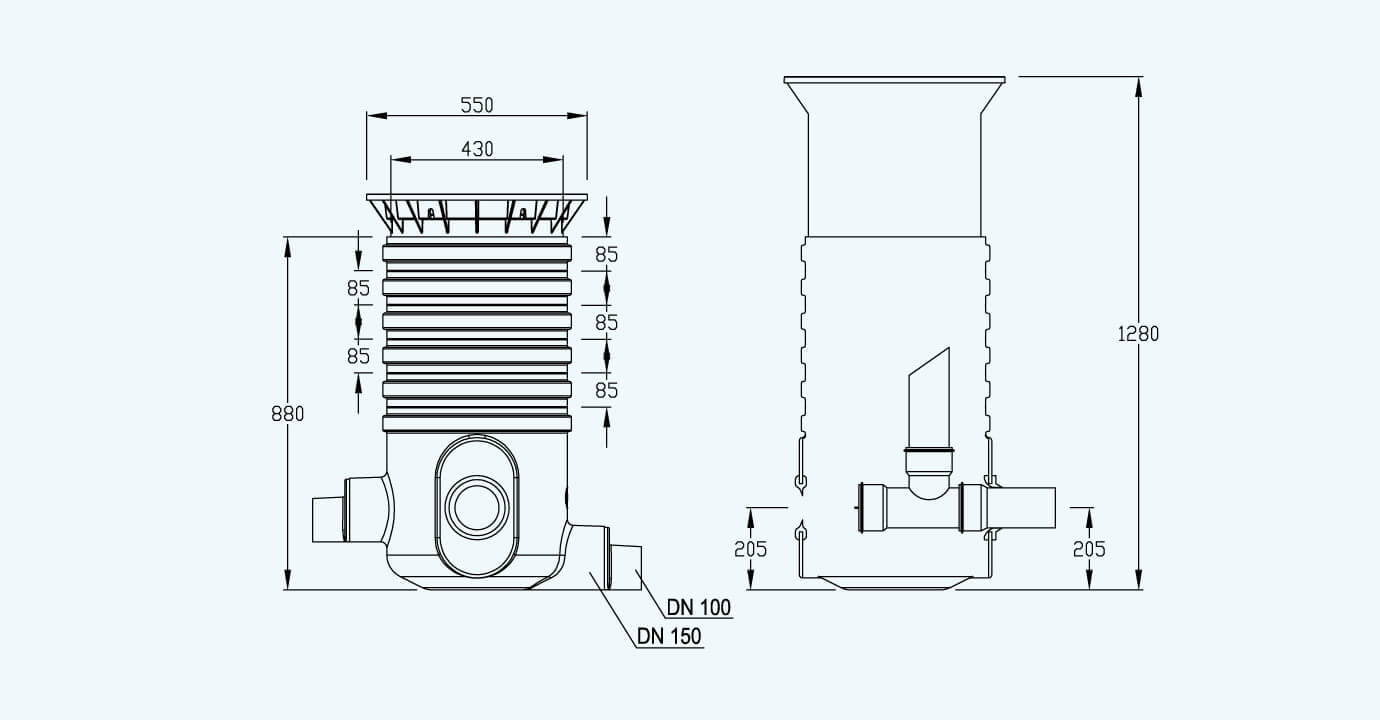

| Maße L × B × H | 550 × 820 × 1020 mm |
| Gewicht | 75 kg |
| Kompatibilität | |
| Platin Tank | 1.500 bis 7.500 l |
| Platin XL/XXL | 10.000 bis 65.000 l |
| Carat Tank | 2.700 bis 6.500 l |
| Carat XL/XXL | 8.500 bis 122.000 l |
| Sonstige Behälter | möglich |
Hinweise
Der Retentionsaufbau kann vor Ort oder werksseitig erfolgen. Planung und Einbau richten sich nach der Einbauanleitung Drosselablaufschacht/Hebedrosselschacht des Herstellers sowie den Vorgaben Ihrer Gemeinde zum zulässigen Ablauf. Die Belastbarkeit ergibt sich aus dem vollständigen Einbau mit passender Abdeckung und Lastübertragung; maßgeblich ist die Einbauanleitung des Herstellers.
