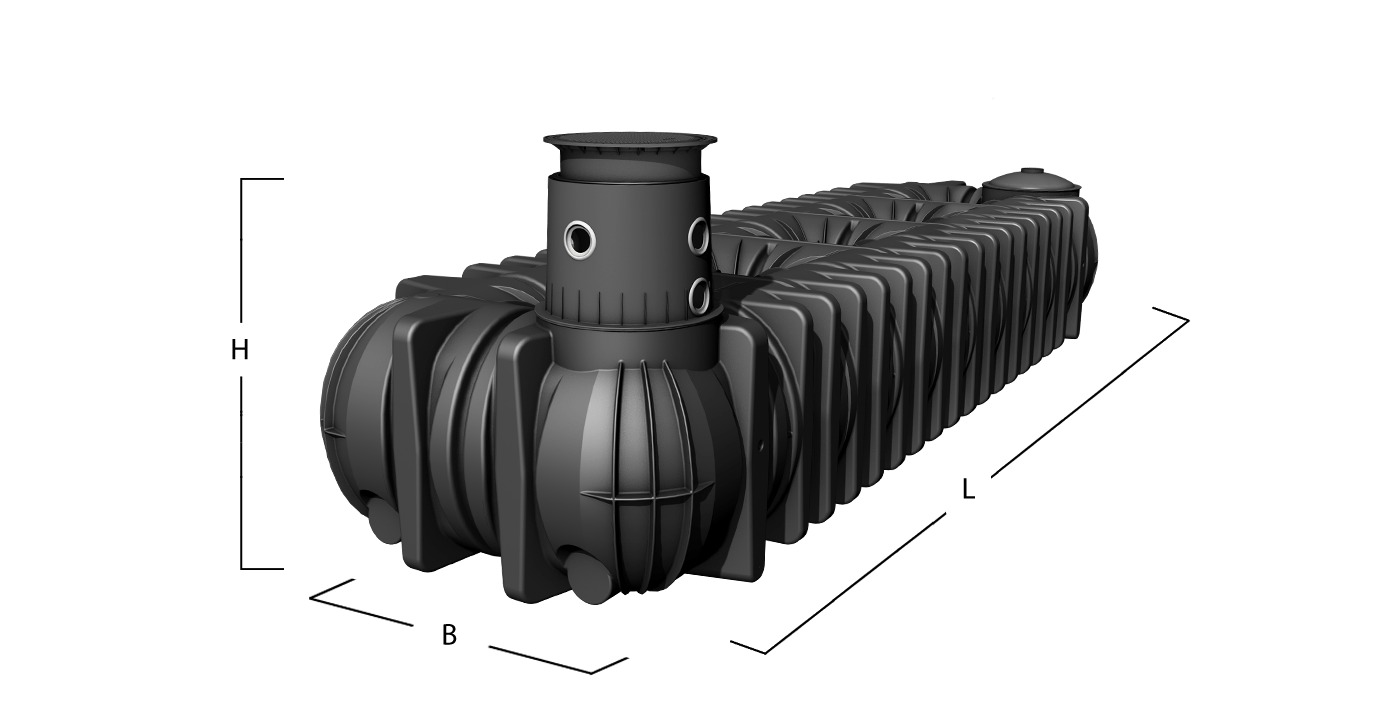

Graf Retentionszisterne Platin XL 15.000 l Flachtank (ohne Abdeckung)
6.598,00 €*
Lieferbar ab ca. 2 Wochen
Produktinformationen "Graf Retentionszisterne Platin XL 15.000 l Flachtank (ohne Abdeckung)"
Graf Retentionszisterne Platin XL 15.000 l – flacher Tank zur Regenrückhaltung
Die Graf Retentionszisterne Platin XL basiert auf dem Flachtank Platin XL und dient der Regenrückhaltung und Kanalentlastung. Die geringe Bauhöhe ermöglicht eine flache Einbautiefe und spart beim Einbau Zeit und Kosten.
Bei starkem Regen steigt der Wasserstand in der Zisterne. Eine schwimmende Abflussdrossel gibt das Wasser verzögert in den Kanal ab (je nach Vorgabe 0,05 bis 2,0 l/s). Der Wasserstand kann bis zum Notüberlauf ansteigen und sinkt danach langsam wieder. Die passende Abdeckung ist separat zu bestellen.
Den Ablaufwert stimmen wir nach Ihrer Bestellung mit Ihnen ab; vor Produktionsbeginn bestätigen Sie ihn mit Ihrer Unterschrift.
Ihre Vorteile im Überblick
- Regenrückhaltung zur Entlastung von Kanal und Kläranlage
- Geringe Einbautiefe durch flache Bauweise
- 360° drehbarer Tankdom, Domöffnung mit Edelstahlprofil
- Anschlussöffnungen mit vormontierten Lippendichtungen DN160
- LKW-befahrbar mit passender Abdeckung, grundwasserstabil
- Investitionssicherheit durch 30 Jahre Garantie
Technische Daten
| Produktdaten | |
|---|---|
| Hersteller | Graf |
| Hersteller-Art.-Nr. | 390328 |
| Ausführung | Retentionszisterne Platin XL (Flachtank) |
| Volumen | 15.000 l |
| Drosselabfluss | 0,05 bis 2,0 l/s je nach Vorgabe |
| Abmessungen und Gewicht | |
| Länge | 7500 mm |
| Breite | 2250 mm |
| Höhe | 1910 mm |
| Gewicht | 710 kg |
| Belastbarkeit | |
| Erdüberdeckung bei Befahrbarkeit | 750 – 1500 mm |
| max. Achslast | 13,5 t |
| max. Fahrzeuggewicht | 40 t |
| max. Fahrzeuggewicht mit Lastverteilerplatte | 60 t |
| Anschlüsse | |
| Anschlussöffnungen | DN160 mit vormontierten Lippendichtungen |
| Notüberlauf | DN110 |
| Individuelle Anschlüsse | am Tankdom bis DN 300, an der Stirnseite bis DN 200 |
| Garantie | |
| Garantiedauer | 30 Jahre |
Lieferumfang
- Flachtank Platin XL 15.000 l
- Retentions-Set: schwimmende Abflussdrossel, Ablaufgarnitur mit Notüberlauf Anschluss DN110
- Nicht enthalten: passende Abdeckung und Platin XL/XXL Retention Ausbaupaket 2
Hinweise
Erdüberdeckung bei Grundwassereinbau laut Hersteller 750 – 1500 mm, max. Erdüberdeckung ohne Grundwasser/Befahrbarkeit 1750 mm. Die Vorgaben der Einbauanleitung Flachtank Platin XL und der Anschlussanleitung Retention sind zu beachten.
