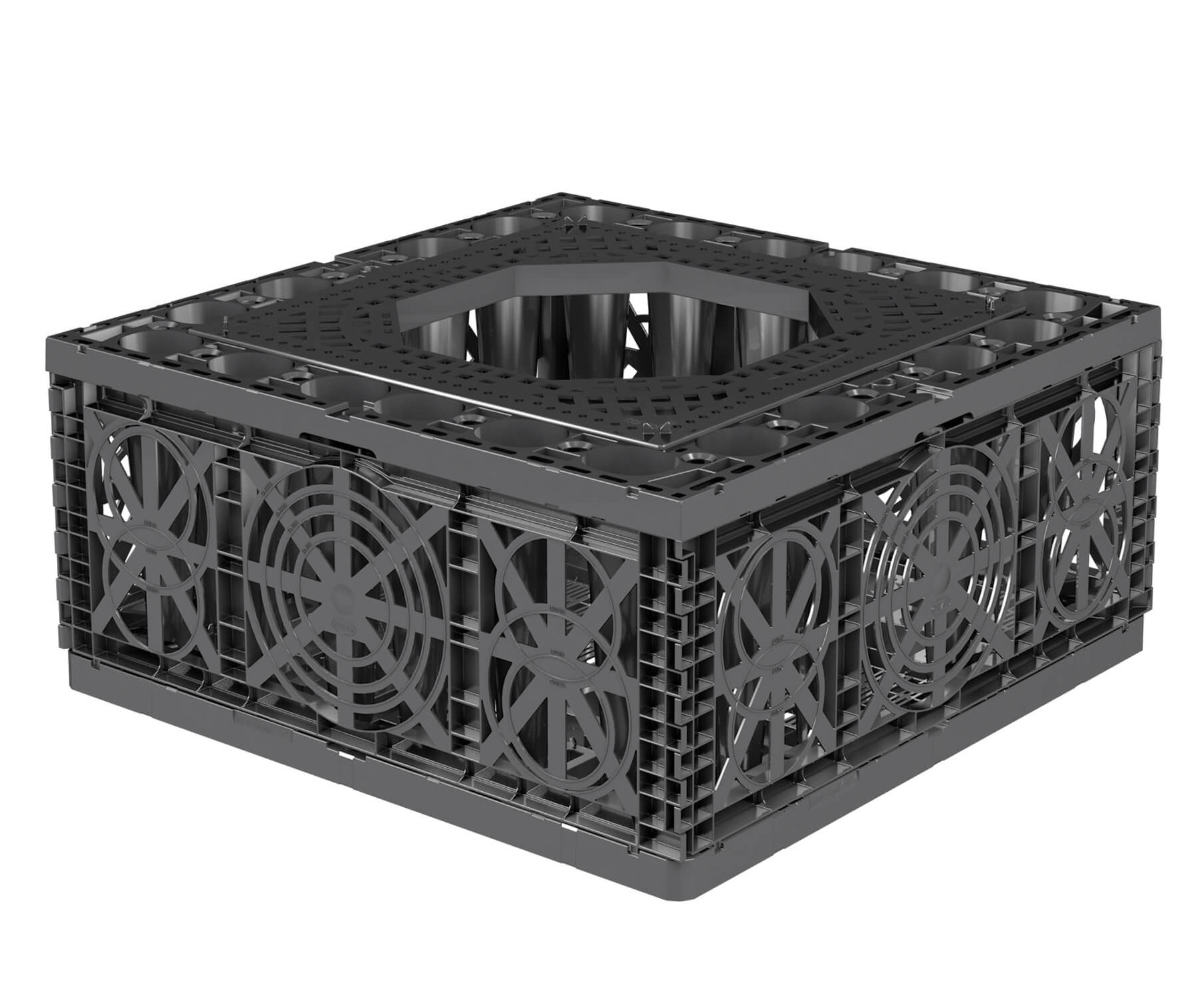

GRAF® EcoBloc Vario 800 Schachtsystem 1 Lage
559,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc Vario 800 Schacht 1
Das Vario 800 Schachtsystem lässt sich direkt in ein Versickerungs-oder Rückhaltesystem mit EcoBloc Inspect 420 bzw. EcoBloc Inspect 230 Rigolenkörpern einsetzen. Die Anschlussflächen der Inspektionskanäle im Vario 800 Schachtsystem sind passgenau auf das EcoBloc Inspect System abgestimmt.
Voll integrierbarer Schacht, daher kein zusätzlicher Aushub notwendig
Vielfältig einsetzbar (z. B. als Zulauf-, Retentions- oder Kontrollschacht)
An beliebiger Stelle im Raster der Rigole positionierbar
Kombinierbar mit den bewährten GRAF Abdeckungen und Schachtkomponenten
Anschlüsse über Zulaufmodul 360° drehbar
Sehr gute Zugänglichkeit mit 630 mm Lichte Weite
Anschlussflächen DN200 / 315 / 400
Passend für EcoBloc Inspect 420, EcoBloc Inspect 230 (halbe Bauhöhe) und EcoBloc flex
Schachtvolumen kann bei Bemessung des Rigolenvolumen mit einbezogen werden
Volumen 420 Liter
L 800 x B 800 x H 760 mm
Gewicht 35 kg
GRAF® EcoBloc Vario 800 Schachtsystem 1,5 Lagen
725,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc Vario 800 Schacht 1,5
Das Vario 800 Schachtsystem lässt sich direkt in ein Versickerungs-oder Rückhaltesystem mit EcoBloc Inspect 420 bzw. EcoBloc Inspect 230 Rigolenkörpern einsetzen. Die Anschlussflächen der Inspektionskanäle im Vario 800 Schachtsystem sind passgenau auf das EcoBloc Inspect System abgestimmt.
Voll integrierbarer Schacht, daher kein zusätzlicher Aushub notwendig
Vielfältig einsetzbar (z. B. als Zulauf-, Retentions- oder Kontrollschacht)
An beliebiger Stelle im Raster der Rigole positionierbar
Kombinierbar mit den bewährten GRAF Abdeckungen und Schachtkomponenten
Anschlüsse über Zulaufmodul 360° drehbar
Sehr gute Zugänglichkeit mit 630 mm Lichte Weite
Anschlussflächen DN200 / 315 / 400
Passend für EcoBloc Inspect 420, EcoBloc Inspect 230 (halbe Bauhöhe) und EcoBloc flex
Schachtvolumen kann bei Bemessung des Rigolenvolumen mit einbezogen werden
Volumen 650 Liter
L 800 x B 800 x H 1115 mm
Gewicht 48 kg

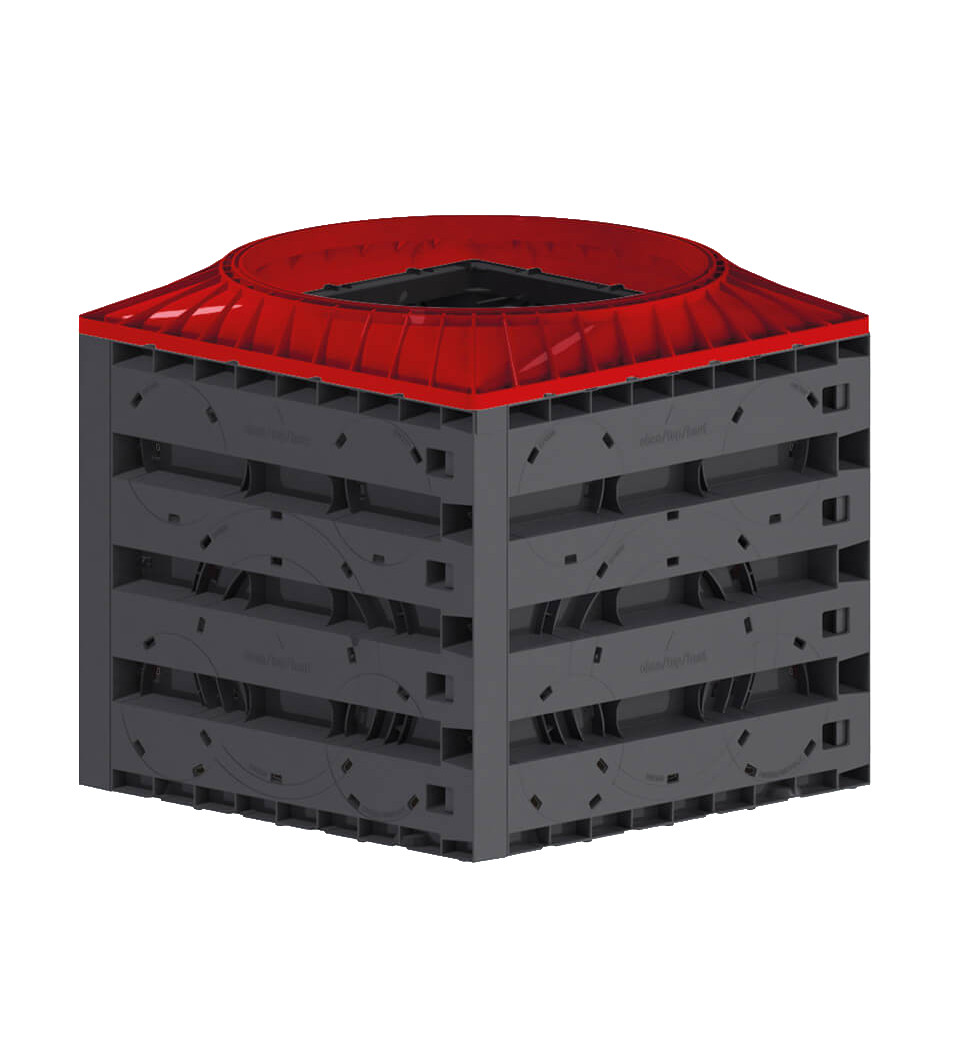

GRAF® EcoBloc Inspect smart plus Schacht 2-lagig 450171
325,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc Smart Plus Schacht 2 lagig
Beliebig positionierbar
Kein zusätzlicher Aushub notwendig
Flexibel einsetzbar als Filter-, Zulauf- und Revisionsschacht
Sichtbare Inspektionsrichtung auf der Bodenplatte
Inspizierbar & hochdruckspülbar
Volumen 446 Liter
L 800 x B 800 x H 800 mm
Gewicht 26 kg
GRAF® EcoBloc Vario 800 Schachtsystem 0,5 Lagen
499,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc Vario 800 Schacht 0,5
Das Vario 800 Schachtsystem lässt sich direkt in ein Versickerungs-oder Rückhaltesystem mit EcoBloc Inspect 420 bzw. EcoBloc Inspect 230 Rigolenkörpern einsetzen. Die Anschlussflächen der Inspektionskanäle im Vario 800 Schachtsystem sind passgenau auf das EcoBloc Inspect System abgestimmt.
Voll integrierbarer Schacht, daher kein zusätzlicher Aushub notwendig
Vielfältig einsetzbar (z. B. als Zulauf-, Retentions- oder Kontrollschacht)
An beliebiger Stelle im Raster der Rigole positionierbar
Kombinierbar mit den bewährten GRAF Abdeckungen und Schachtkomponenten
Anschlüsse über Zulaufmodul 360° drehbar
Sehr gute Zugänglichkeit mit 630 mm Lichte Weite
Anschlussflächen DN200 / 315 / 400
Passend für EcoBloc Inspect 420, EcoBloc Inspect 230 (halbe Bauhöhe) und EcoBloc flex
Schachtvolumen kann bei Bemessung des Rigolenvolumen mit einbezogen werden
Volumen 230 Liter
L 800 x B 800 x H 455 mm
Gewicht 25 kg
GRAF® EcoBloc Inspect smart plus Schacht 3-lagig 450172
435,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc Smart Plus Schacht 3 lagig
Beliebig positionierbar
Kein zusätzlicher Aushub notwendig
Flexibel einsetzbar als Filter-, Zulauf- und Revisionsschacht
Sichtbare Inspektionsrichtung auf der Bodenplatte
Inspizierbar & hochdruckspülbar
Volumen 657 Liter
L 800 x B 800 x H 1130 mm
Gewicht 34,5 kg
GRAF® EcoBloc Inspect smart plus Schacht 1-lagig 450170
215,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc Smart Plus Schacht 1 lagig
Beliebig positionierbar
Kein zusätzlicher Aushub notwendig
Flexibel einsetzbar als Filter-, Zulauf- und Revisionsschacht
Sichtbare Inspektionsrichtung auf der Bodenplatte
Inspizierbar & hochdruckspülbar
Volumen 235 Liter
L 800 x B 800 x 470 mm
Gewicht 17,5 kg
Sicker-Tunnel ohne Endplatten PKW LKW 300L GRAF 410097 GARANTIA 230010
49,95 €*
Lieferbar ab ca. 1-5 Werktage
Der GRAF und Garantia Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren.
Leichter Einbau Der Sicker-Tunnel wird in einer Reihe verlegt und kann den Gegebenheiten und der gewünschten Speicherkapazität flexibel angepasst werden. Die Montage der Module ist einfach, schnell und variabel. Der Einbau ist ohne schweres Gerät möglich – ein Sicker-Tunnel wiegt nur 11 kg. Die einzelnen Tunnel-Module werden einfach in Reihe zusammengesteckt und pro Reihe mit zwei Endplatten (nicht im Lieferumfang enthalten) versehen.
Technische Daten:
Belastbarkeit:
PKW-befahrbar (max. 3,5 t/m²) bei 50 cm Erdüberdeckung max. Erdüberdeckung 2 m
Material: Recycling-PP, grundwasserneutral
Nennvolumen: 300 l
Nettovolumen: 100 %
Maße
Länge: 116 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht: ca. 11 kg
Anschlüsse:
seitlich oben: DN 100, 150, 200 und 300
seitlich unten: DN 100
Genaue Dimensionierung nach ATV erforderlich
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 50 cm
Einbautiefe max. 250 cm (Unterkante Sicker-Tunnel)Bitte die Einbauanleitung beachten! Je nach Einbautiefe auch für LKW belastbar.Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Tunnel Set LKW befahrbar 300 Liter GRAF 230023
138,69 €*
Lieferbar ab ca. 1 Woche
Der GRAF Sicker-Tunnel ist vor allem für die Regenwasserversickerung im privaten und ländlichen Bereich konzipiert. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene. Mit etwa 11 kg ist das Leichtgewicht sehr einfach zu verlegen. Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Material: Recycling-PP
Belastbarkeit: LKW-befahrbar bei 50 cm Erdüberdeckung, max. Erdüberdeckung 2 m
grundwasserneutral
höchste Versickerungsleistung druch seitliche Lamellen
gesamter Bodenbereich geöffnet für gute Versickerung
Dimensionierung nach ATV-DVWK-A 138 erforderlich
Technische Daten:
Inhalt: 300 Liter
Maße je Tunnel:
Länge: 116 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Modul: ca. 11 kg
Anschlüsse:
Stirnseite: DN 100, 150, 200 und 300
oben: DN 100, 200
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 50 cm
Einbautiefe max. 250 cm (Unterkante Sicker-Tunnel)
Lieferumfang:
1 Tunnel mit 300 Liter
2 Endplatten
Entlüftungsabschluss
GeotextilDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Tunnel Set LKW befahrbar 600 Liter GRAF 230020
219,00 €*
Lieferbar ab ca. 1 Woche
Der GRAF Sicker-Tunnel ist vor allem für die Regenwasserversickerung im privaten und ländlichen Bereich konzipiert. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene. Mit etwa 11 kg ist das Leichtgewicht sehr einfach zu verlegen. Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Material: Recycling-PP
Belastbarkeit: LKW-befahrbar bei 50 cm Erdüberdeckung, max. Erdüberdeckung 2m
grundwasserneutral
höchste Versickerungsleistung druch seitliche Lamellen
gesamter Bodenbereich geöffnet für gute Versickerung
Dimensionierung nach ATV-DVWK-A 138 erforderlich
Technische Daten:
Inhalt: 600 Liter
Maße:
Länge: 238 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Modul: ca. 11 kg
Anschlüsse:
Stirnseite: DN 100, 150, 200 und 300
oben: DN 100, 200
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 50 cm
Einbautiefe max. 250 cm (Unterkante Sicker-Tunnel)
Lieferumfang:
2 Tunnel mit 300 Liter
1 Endplatten (Inhalt 2 Stück)
1 Entlüftungsabschluss
1 Auftriebssicherung
GeotextilDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Tunnel Set LKW befahrbar 900 Liter GRAF 230024
259,00 €*
Lieferbar ab ca. 1 Woche
Der GRAF Sicker-Tunnel ist vor allem für die Regenwasserversickerung im privaten und ländlichen Bereich konzipiert. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene. Mit etwa 11 kg ist das Leichtgewicht sehr einfach zu verlegen. Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Material: Recycling-PP
Belastbarkeit: LKW-befahrbar bei 50 cm Erdüberdeckung, max. Erdüberdeckung 2m
grundwasserneutral
höchste Versickerungsleistung druch seitliche Lamellen
gesamter Bodenbereich geöffnet für gute Versickerung
Dimensionierung nach ATV-DVWK-A 138 erforderlich
Technische Daten:
Inhalt: 900 Liter
Maße:
Länge: 354 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Modul: ca. 11 kg
Anschlüsse:
Stirnseite: DN 100, 150, 200 und 300
oben: DN 100, 200
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 50 cm
Einbautiefe max. 250 cm (Unterkante Sicker-Tunnel)
Lieferumfang:
3 Tunnel mit 300 Liter
2 Endplatten
Entlüftungsabschluss
GeotextilDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Tunnel Set LKW befahrbar 1.200 Liter GRAF 230021
309,00 €*
Lieferbar ab ca. 1 Woche
Der GRAF und GARANTIA Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit LKW-befahrbar.
Material: 100 % Polypropylen (PP), Recyclingmaterial
Technische Daten:
Nennvolumen: 1200 Liter
Nettovolumen: 100 %
Maße:
Länge: 470 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Modul: ca. 11 kg
flexible Anschlussmöglichkeiten:
oben: DN 100/200
Stirnseite: DN 100/150/200 und 300
Genaue Dimensionierung nach ATV erforderlich
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdüberdeckung min. ohne Verkehrsbelastung: 25 cm
Erdüberdeckung min.bei PKW-Belasstung: 50 cm
max. Einbautiefe (Unterkante Sicker-Tunnel): 250 cm
Lieferumfang:
4 Tunnel mit je 300 Liter
2 Endplatten
Entlüftungsabschluss DN 100
GeotextilDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Tunnel Set LKW befahrbar 1.800 Liter GRAF 230022
409,00 €*
Lieferbar ab ca. 1 Woche
Der GRAF und GARANTIA Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit LKW-befahrbar.
Material: 100 % Polypropylen (PP), Recyclingmaterial
Technische Daten:
Nennvolumen: 1800 Liter
Nettovolumen: 100 %
Maße:
Länge: 702 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Modul: ca. 11 kg
flexible Anschlussmöglichkeiten:
oben: DN 100/200
Stirnseite: DN 100/150/200 und 300
Genaue Dimensionierung nach ATV erforderlich
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdüberdeckung min. ohne Verkehrsbelastung: 25 cm
Erdüberdeckung min.bei PKW-Belasstung: 50 cm
max. Einbautiefe (Unterkante Sicker-Tunnel): 250 cm
Lieferumfang:
6 Tunnel mit je 300 Liter
2 Endplatten
Entlüftungsabschluss DN 100
GeotextilDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Tunnel Set LKW befahrbar 2.100 Liter GRAF 410105
489,00 €*
Lieferbar ab ca. 1 Woche
Der GRAF Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Material: 100 % Polypropylen (PP), Recyclingmaterial
Technische Daten:
Nennvolumen: 2100 Liter
Nettovolumen: 100 %
Maße:
Länge: 818 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Sicker-Tunnel: ca. 11 kg
flexible Anschlussmöglichkeiten:
oben: DN 100/200
Stirnseite: DN 100/150/200 und 300
Genaue Dimensionierung nach ATV erforderlich
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdüberdeckung min. ohne Verkehrsbelastung: 25 cm
Erdüberdeckung min.bei PKW-Belastung: 50 cm
max. Einbautiefe (Unterkante Sicker-Tunnel): 250 cm
Lieferumfang:
7 Tunnel mit je 300 Liter
2 Endplatten
Entlüftungsabschluss DN 100
GeotextilDie Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Sicker-Tunnel Set LKW befahrbar 2.400 Liter GRAF 410122
549,00 €*
Lieferbar ab ca. 1 Woche
Der GRAF Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Material: 100 % Polypropylen (PP), Recyclingmaterial
Technische Daten:
Nennvolumen: 2400 Liter
Nettovolumen: 100 %
Maße:
Länge: 934 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Sicker-Tunnel: ca. 11 kg
flexible Anschlussmöglichkeiten:
oben: DN 100/200
Stirnseite: DN 100/150/200 und 300
Genaue Dimensionierung nach ATV erforderlich
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdüberdeckung min. ohne Verkehrsbelastung: 25 cm
Erdüberdeckung min.bei PKW-Belasstung: 50 cm
max. Einbautiefe (Unterkante Sicker-Tunnel): 250 cm
Lieferumfang:
8 Tunnel mit je 300 Liter
2 Endplatten
Entlüftungsabschluss DN 100
GeotextilDie Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Sicker-Tunnel Set LKW befahrbar 3.000 Liter GRAF 410123
675,00 €*
Lieferbar ab ca. 1 Woche
Der GRAF Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Material: 100 % Polypropylen (PP), Recyclingmaterial
Technische Daten:
Nennvolumen: 3000 Liter
Nettovolumen: 100 %
Maße:
Länge: 1166 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Sicker-Tunnel: ca. 11 kg
flexible Anschlussmöglichkeiten:
oben: DN 100/200
Stirnseite: DN 100/150/200 und 300
Genaue Dimensionierung nach ATV erforderlich
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdüberdeckung min. ohne Verkehrsbelastung: 25 cm
Erdüberdeckung min.bei PKW-Belasstung: 50 cm
max. Einbautiefe (Unterkante Sicker-Tunnel): 250 cm
Lieferumfang:
10 Tunnel mit je 300 Liter
2 Endplatten
Entlüftungsabschluss DN 100
GeotextilDie Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Sicker Filterschacht Extern PKW befahrbar Teleskop GRAF 340025
559,00 €*
Lieferbar ab ca. 1 Woche
Sicker Filterschacht PKW befahrbar mit Teleskop Domschacht - Ideal als Hofeinlauf oder als Mulden-Rigolen-Einlaufelement. Hält Verunreinigungen, die die Versickerungsleistung beeinträchtigen können, zurück.
3-stufiger Reinigungsprozess:
1. Grobfiltereinsatz
2. Feinfilterkorb ( 0,35 mm Maschenweite)
3. Sedimentationszone
hält Verunreinigungen zurück, welche die Versickerungsleistung beeinträchtigen können
ideal als Hofeinlauf oder als Mulden-Rigolen-Überlaufelement
PKW befahrbar mit Gussabdeckung Klasse B
stufenlose Einbautiefe von 570 - 1050 mm durch Teleskop-Domschacht Ø 400 mm
maximal 350 m² versiegelte Fläche bei Anschluß an DN 100 und 500 m² bei DN 150
Maße:
Anschlüsse DN 100 / DN 150
Anschlussmaße (Anschlussmitte bis Erdoberkante):
Ablauf: DN 100/150 / 275 - 725 mm
Länge: 760 mm
Ø: 550 mm
Höhe: 600 - 1050 mm
Gewicht: 46 kg
Sicker-Tunnel Set LKW befahrbar 3.600 Liter GRAF 410124
779,00 €*
Lieferbar ab ca. 1 Woche
Der GRAF Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Material: 100 % Polypropylen (PP), Recyclingmaterial
Technische Daten:
Nennvolumen: 3600 Liter
Nettovolumen: 100 %
Maße:
Länge: 1398 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Sicker-Tunnel: ca. 11 kg
flexible Anschlussmöglichkeiten:
oben: DN 100/200
Stirnseite: DN 100/150/200 und 300
Genaue Dimensionierung nach ATV erforderlich
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdüberdeckung min. ohne Verkehrsbelastung: 25 cm
Erdüberdeckung min.bei PKW-Belasstung: 50 cm
max. Einbautiefe (Unterkante Sicker-Tunnel): 250 cm
Lieferumfang:
12 Tunnel mit je 300 Liter
2 Endplatten
Entlüftungsabschluss DN 100
GeotextilDie Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Sicker-Tunnel Set LKW befahrbar 4.200 Liter GRAF 410106
899,00 €*
Lieferbar ab ca. 1 Woche
Der GRAF Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Material: 100 % Polypropylen (PP), Recyclingmaterial
Technische Daten:
Nennvolumen: 4200 Liter
Nettovolumen: 100 %
Maße:
Länge: 1630 cm
Breite: 80 cm
Höhe: 51 cm
Gewicht je Sicker-Tunnel: ca. 11 kg
flexible Anschlussmöglichkeiten:
oben: DN 100/200
Stirnseite: DN 100/150/200 und 300
Genaue Dimensionierung nach ATV erforderlich
Abstand bei nicht abgedichteter Hauswand mindestens 6 m
Abstand Grundwasser mindestens 1 m
Erdüberdeckung min. ohne Verkehrsbelastung: 25 cm
Erdüberdeckung min.bei PKW-Belastung: 50 cm
max. Einbautiefe (Unterkante Sicker-Tunnel): 250 cm
Lieferumfang:
14 Tunnel mit je 300 Liter
2 Endplatten
Entlüftungsabschluss DN 100
GeotextilDie Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Regenwasser-Versickerung / Sicker-Tunnel Twin PKW 600L GRAF 410130
109,95 €*
Lieferbar ab ca. 1 Woche
Versickerungset von GRAF - Sicker-Tunnel twin - platzsparend und preiswert.
Der Graf Sicker-Tunnel twin ist PKW-befahrbar bis zu einem Gesamtgewicht von 3,5 Tonnen. Hierfür ist eine Erdüberdeckung von lediglich 50 cm erforderlich. Bei Bedarf kann das System bis zu 2,5 Meter tief unter der Erde installiert werden. Variable Anschlussflächen bis DN 300 sowie geringe Stückkosten machen den „twin“ zum idealen Partner im Kampf gegen immer häufiger auftretende Starkniederschläge.
Die Verwendung von Versickerungsmodulen spart gegenüber der herkömmlichen Kiesrigole 2/3 des Erdaushubs. Hierdurch ergibt sich eine erhebliche Kostenersparnis. Zudem sprechen der leichte Einbau der nur 11 kg leichten Module sowie seine hohe Versickerungsleistung für den Einsatz des Graf Sicker-Tunnel twin.Optimal ist die Kombination von Regenwasser-Nutzung mit einem GRAF-Versickerungssystem. Durch Regenwasser-Nutzung können 50 % des Trinkwassers ohne Komfortverlust ersetzt werden. Man spart so nicht nur teures Trinkwasser, sondern auch Abwassergebühren durch eine nachgeschaltete Versickerung.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System besteht aus zwei Tunnel-Modulen, die dazugehörenden Endplatten sind nicht im Lieferumfang enthalten.
Benötigt werden 2Pak a 2 Stück der Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca.3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Technische Daten:
Länge: 1160 mm
Breite: 800 mm
Höhe: 1020 mm
Inhalt: 600 Liter
Lieferumfang:
Sicker-Tunnel twin PKW-befahrbar
Click-Bolt-Verbinder: 6 StckDie Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Regenwasser-Versickerung / Sicker-Tunnel Twin PKW 1.200L GRAF 410140
369,00 €*
Lieferbar ab ca. 1 Woche
Versickerungset von GRAF - Sicker-Tunnel twin - platzsparend und preiswert.
Der Graf Sicker-Tunnel twin ist PKW-befahrbar bis zu einem Gesamtgewicht von 3,5 Tonnen. Hierfür ist eine Erdüberdeckung von lediglich 50 cm erforderlich. Bei Bedarf kann das System bis zu 2,5 Meter tief unter der Erde installiert werden. Variable Anschlussflächen bis DN 300 sowie geringe Stückkosten machen den „twin“ zum idealen Partner im Kampf gegen immer häufiger auftretende Starkniederschläge.
Die Verwendung von Versickerungsmodulen spart gegenüber der herkömmlichen Kiesrigole 2/3 des Erdaushubs. Hierdurch ergibt sich eine erhebliche Kostenersparnis. Zudem sprechen der leichte Einbau der nur 11 kg leichten Module sowie seine hohe Versickerungsleistung für den Einsatz des Graf Sicker-Tunnel twin.Optimal ist die Kombination von Regenwasser-Nutzung mit einem GRAF-Versickerungssystem. Durch Regenwasser-Nutzung können 50 % des Trinkwassers ohne Komfortverlust ersetzt werden. Man spart so nicht nur teures Trinkwasser, sondern auch Abwassergebühren durch eine nachgeschaltete Versickerung.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System besteht aus mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca.3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Technische Daten:
Länge: 2380 mm
Breite: 800 mm
Höhe: 1020 mm
Inhalt: 1200 Liter
Lieferumfang:
2 Stck Sicker-Tunnel twin PKW-befahrbar
4 Stck Endplatten
Click-Bolt-Verbinder
Entlüftungsabschluss
Graf-Tex Geotextil Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Regenwasser-Versickerung / Sicker-Tunnel Twin PKW 1.800L GRAF 410141
499,00 €*
Lieferbar ab ca. 1 Woche
Versickerungset von GRAF - Sicker-Tunnel twin - platzsparend und preiswert.
Der Graf Sicker-Tunnel twin ist PKW-befahrbar bis zu einem Gesamtgewicht von 3,5 Tonnen. Hierfür ist eine Erdüberdeckung von lediglich 50 cm erforderlich. Bei Bedarf kann das System bis zu 2,5 Meter tief unter der Erde installiert werden. Variable Anschlussflächen bis DN 300 sowie geringe Stückkosten machen den „twin“ zum idealen Partner im Kampf gegen immer häufiger auftretende Starkniederschläge.
Die Verwendung von Versickerungsmodulen spart gegenüber der herkömmlichen Kiesrigole 2/3 des Erdaushubs. Hierdurch ergibt sich eine erhebliche Kostenersparnis. Zudem sprechen der leichte Einbau der nur 11 kg leichten Module sowie seine hohe Versickerungsleistung für den Einsatz des Graf Sicker-Tunnel twin.Optimal ist die Kombination von Regenwasser-Nutzung mit einem GRAF-Versickerungssystem. Durch Regenwasser-Nutzung können 50 % des Trinkwassers ohne Komfortverlust ersetzt werden. Man spart so nicht nur teures Trinkwasser, sondern auch Abwassergebühren durch eine nachgeschaltete Versickerung.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System besteht aus mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca.3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Technische Daten:
Länge: 3540 mm
Breite: 800 mm
Höhe: 1020 mm
Inhalt: 1800 Liter
Lieferumfang:
3 Stck Sicker-Tunnel twin PKW-befahrbar
4 Stck Endplatten
Click-Bolt-Verbinder
Entlüftungsabschluss
Graf-Tex Geotextil Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Regenwasser-Versickerung / Sicker-Tunnel Twin PKW 2.400L GRAF 410142
599,00 €*
Lieferbar ab ca. 1 Woche
Versickerungset von GRAF - Sicker-Tunnel twin - platzsparend und preiswert.
Der Graf Sicker-Tunnel twin ist PKW-befahrbar bis zu einem Gesamtgewicht von 3,5 Tonnen. Hierfür ist eine Erdüberdeckung von lediglich 50 cm erforderlich. Bei Bedarf kann das System bis zu 2,5 Meter tief unter der Erde installiert werden. Variable Anschlussflächen bis DN 300 sowie geringe Stückkosten machen den „twin“ zum idealen Partner im Kampf gegen immer häufiger auftretende Starkniederschläge.
Die Verwendung von Versickerungsmodulen spart gegenüber der herkömmlichen Kiesrigole 2/3 des Erdaushubs. Hierdurch ergibt sich eine erhebliche Kostenersparnis. Zudem sprechen der leichte Einbau der nur 11 kg leichten Module sowie seine hohe Versickerungsleistung für den Einsatz des Graf Sicker-Tunnel twin.Optimal ist die Kombination von Regenwasser-Nutzung mit einem GRAF-Versickerungssystem. Durch Regenwasser-Nutzung können 50 % des Trinkwassers ohne Komfortverlust ersetzt werden. Man spart so nicht nur teures Trinkwasser, sondern auch Abwassergebühren durch eine nachgeschaltete Versickerung.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System besteht aus mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca.3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Technische Daten:
Länge: 4700 mm
Breite: 800 mm
Höhe: 1020 mm
Inhalt: 2400 Liter
Lieferumfang:
4 Stck Sicker-Tunnel twin PKW-befahrbar
4 Stck Endplatten
Click-Bolt-Verbinder
Entlüftungsabschluss
Graf-Tex GeotextilDie Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Regenwasser-Versickerung / Sicker-Tunnel Twin PKW 3.000L GRAF 410143
719,00 €*
Lieferbar ab ca. 1 Woche
Versickerungset von GRAF - Sicker-Tunnel twin - platzsparend und preiswert.
Der Graf Sicker-Tunnel twin ist PKW-befahrbar bis zu einem Gesamtgewicht von 3,5 Tonnen. Hierfür ist eine Erdüberdeckung von lediglich 50 cm erforderlich. Bei Bedarf kann das System bis zu 2,5 Meter tief unter der Erde installiert werden. Variable Anschlussflächen bis DN 300 sowie geringe Stückkosten machen den „twin“ zum idealen Partner im Kampf gegen immer häufiger auftretende Starkniederschläge.
Die Verwendung von Versickerungsmodulen spart gegenüber der herkömmlichen Kiesrigole 2/3 des Erdaushubs. Hierdurch ergibt sich eine erhebliche Kostenersparnis. Zudem sprechen der leichte Einbau der nur 11 kg leichten Module sowie seine hohe Versickerungsleistung für den Einsatz des Graf Sicker-Tunnel twin.Optimal ist die Kombination von Regenwasser-Nutzung mit einem GRAF-Versickerungssystem. Durch Regenwasser-Nutzung können 50 % des Trinkwassers ohne Komfortverlust ersetzt werden. Man spart so nicht nur teures Trinkwasser, sondern auch Abwassergebühren durch eine nachgeschaltete Versickerung.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System besteht aus mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca.3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Technische Daten:
Länge: 5860 mm
Breite: 800 mm
Höhe: 1020 mm
Inhalt: 3000 Liter
Lieferumfang:
5 Stck Sicker-Tunnel twin PKW-befahrbar
4 Stck Endplatten
Click-Bolt-Verbinder
Entlüftungsabschluss
Graf-Tex Geotextil Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Regenwasser-Versickerung / Sicker-Tunnel Twin PKW 3.600L GRAF 410144
899,00 €*
Lieferbar ab ca. 1 Woche
Versickerungset von GRAF - Sicker-Tunnel twin - platzsparend und preiswert.
Der Graf Sicker-Tunnel twin ist PKW-befahrbar bis zu einem Gesamtgewicht von 3,5 Tonnen. Hierfür ist eine Erdüberdeckung von lediglich 50 cm erforderlich. Bei Bedarf kann das System bis zu 2,5 Meter tief unter der Erde installiert werden. Variable Anschlussflächen bis DN 300 sowie geringe Stückkosten machen den „twin“ zum idealen Partner im Kampf gegen immer häufiger auftretende Starkniederschläge.
Die Verwendung von Versickerungsmodulen spart gegenüber der herkömmlichen Kiesrigole 2/3 des Erdaushubs. Hierdurch ergibt sich eine erhebliche Kostenersparnis. Zudem sprechen der leichte Einbau der nur 11 kg leichten Module sowie seine hohe Versickerungsleistung für den Einsatz des Graf Sicker-Tunnel twin.Optimal ist die Kombination von Regenwasser-Nutzung mit einem GRAF-Versickerungssystem. Durch Regenwasser-Nutzung können 50 % des Trinkwassers ohne Komfortverlust ersetzt werden. Man spart so nicht nur teures Trinkwasser, sondern auch Abwassergebühren durch eine nachgeschaltete Versickerung.
Speziell für die Rückhaltung oder Versickerung von Regenwasser entwickelter Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Das System besteht aus mehreren Tunnel-Modulen und zwei Endplatten.
Es lässt sich beliebig dimensionieren.
Die Verlegung erfolgt in einer Ebene.
Die Montage der Module ist einfach, schnell und variabel.
Der Einbau ist ohne schweres Gerät möglich - ein Sicker-Tunnel wiegt nur ca.11 kg.
Um eine freie Gestaltung darüber liegender Flächen zu ermöglichen ist das System mit ca.3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar.
Technische Daten:
Länge: 7020 mm
Breite: 800 mm
Höhe: 1020 mm
Inhalt: 3600 Liter
Lieferumfang:
6 Stck Sicker-Tunnel twin PKW-befahrbar
4 Stck Endplatten
Click-Bolt-Verbinder
Entlüftungsabschluss
Graf-Tex Geotextil Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
Entlüftungsabschluss DN 100 GRAF GARANTIA 369017
49,95 €*
Lieferbar ab ca. 1-3 Werktage
Entlüftungsabschluss von GRAF, damit die Luft beim Befüllen der Versickerungsanlage entweichen kann.
Entlüftungsabschluss DN 100
Maße:
Länge: 60 cm
Ø oben 16 cm / unten 11 cm
1 Stück
Entlüftungsabschluss DN 160/200 GRAF GARANTIA 369046
86,00 €*
Lieferbar ab ca. 1-3 Werktage
Entlüftungsabschluss von GRAF, zur Be- und Entlüftung von Versickerungs- und Rückhalteanlagen.
Entlüftungsabschluss DN 160/200
1 Stück
Sickerschacht Versickerungstank Herkules 1.600L GRAF / GARANTIA 200201
449,00 €*
Lieferbar ab ca. 2 Wochen
Herkules-Versickerungstank von GRAF - Sickerschacht zur kontrollierten Ableitung des Regenwassers in das Grundwasser.
Der Herkules-Sickerschacht besteht aus zwei Halbschalen und 24 Schnellverbindern.
Ausgezeichnet vom Fachverband für Kunststoff- und Konsumwaren zum Produkt des Jahres
Rentabel durch gutes Preis-Leistungs-Verhältnis
Patentierte Schnellverbindung (Montage erfolgt ohne Schrauben)
Beliebig erweiterbar, durch angeformte Stutzen und Anschlussflächen sind Volumen von mehreren 1000 L möglich
Bequemer Transport durch geringes Eigengewicht und praktikable Größe (passt durch jede 80 cm breite Tür)
Farbe: grün
Technische Daten je Tank:
Inhalt: 1600 Liter Stauvolumen
max. Ø: 135 cm
min. Ø: 109 cm
Höhe: 160 cm
Gewicht: ca. 60 kg
Stutzen (passend für handelsübliche HT- /KG-Rohre - nicht im Lieferumfang enthalten):
je 2 x DN 70
je 2 x DN 100
je 2 x DN 200
Hinweis: Das Geotextil wird durch das Verfüllen um den Tank herum automatisch an den Tank gedrückt.Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).Die Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier
GRAF Click-Bolt Verbinder 6 Stück GRAF 410094
6,49 €*
Lieferbar ab ca. 1-3 Werktage
GRAF Click-Bolt
Verbindungselement für Sicker-Tunnel Twin
Inhalt: 6 Stück
Inhalt: 6 Stück (1,08 €* / 1 Stück)
Universal Filter 3 Extern begehbar GRAF 340020
359,00 €*
Lieferbar ab ca. 1-3 Werktage
Externe Filtertechnik von GRAF - 100 % Wasserausbeute mit dem Universalfilter 3 Extern
begehbar mit Kunststoffdeckel und Kindersicherung
100 % Wasserausbeute, dadurch ideal für kleinere Dachflächen oder nachgeschaltete Versickerung
stufenlose Einbautiefe von 600 - 1050 mm durch Teleskop-Domschacht
abgedichtet bis Geländeoberkante
geringer Höhenverlust (270 mm) zwischen Zu- und Auslauf
bestens geeignet auch für Versickerungs- und Teichanlagen
für maximale Dachfläche von:
350 m² bei Anschlüssen DN 100
500 m² bei Anschlüssen DN 150
bestens geeignet auch für Versickerungs und Teichanlagen
Filtereinsatz:
Siebeinsatz Maschenweite: 0,35 mm
bequeme Entnahme durch integrierte Aushebevorrichtung
leichte Reinigung durch glatte Siebstruktur
Anschlussmaße (alle Maße Anschlussmitte bis Erdoberkante):
Zulauf: 273 - 723 mm
Ablauf: 544 - 944 mm
Notüberlauf: 273 - 723 mm
Sicker-Block EcoBloc Inspect LKW befahr. ohne Endpl. 230L GRAF 402001
79,99 €*
Lieferbar ab ca. 1 Woche
EcoBloc Inspect 230 - Generation der GRAF Füllkörperrigolen eignet sich optimal zur Versickerung und Rückhaltung von Niederschlägen
Versickerungsmodule zur Versickerung und Rückhaltung von Niederschlägen
DIBt-Zulassung Z-42.1-526
Ideal bei hohem Grundwasserniveau - Einbautiefe nur 60 cm
Selbst zentrierend: Durch die integrierte Zentrierung müssen die Elemente des EcoBloc Inspect nur noch horizontal verbunden werden.
Leichter Einbau: EcoBloc Inspect Module sind leicht zu transportieren und einzubauen.
Inspizierbar: Der serienmäßige Inspektionskanal ermöglicht eine wirksame Kontrolle der kompletten Versickerungsanlage.
Hochdruckspülbar: EcoBloc Inspect Rigolen können problemlos mit hohem Druck gespült werden.
Anschluss bis DN 200: Anschlussflächen DN 100/150/200
Hohe Versickerungsleistung
LKW-befahrbar: Der EcoBloc Inspect ermöglicht eine SLW 60-Befahrbarkeit bei 800 mm Erdüberdeckung.
Die Stirnseiten der EcoBloc Inspect Rigole werden mit Endplatten (Zubehör) geschlossen.
Technische Daten:
Belastbarkeit:
kurzfristig max. 10 t / m²
langfristig max. 5 t / m²
Material: Recycling-PP
Volumen brutto: 230 L
Volumen netto: 220 L
Maße
Länge: 80 cm
Breite: 80 cm
Höhe: 36 cm
Gewicht: ca. 12 kg
Anschlüsse:
stirnseitig: DN 100, 150 und 200
seitlich : DN 100, 150 und 200
genaue Dimensionierung nach ATV erforderlich
Abstand zu Gebäuden = Grubentiefe x 1,5 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 25 cm
Einbautiefe max. 500 cmDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Universal Filter 3 Extern PKW befahrbar GRAF 340021
465,00 €*
Lieferbar ab ca. 1 Woche
Externe Filtertechnik von GRAF - 100 % Wasserausbeute mit dem Universalfilter 3 Extern
PKW-befahrbar mit Gussdeckel, Klasse B
Farbe: schwarz
100 % Wasserausbeute, dadurch ideal für kleinere Dachflächen
stufenlose Einbautiefe von 600 - 1050 mm durch Teleskop-Domschacht Ø 400 mm
abgedichtet bis Geländeoberkante
geringer Höhenverlust (270 mm) zwischen Zu- und Auslauf
für maximale Dachfläche von:
350 m² bei Anschlüssen DN 100
500 m² bei Anschlüssen DN 150
bestens geeignet auch für Versickerungs und Teichanlagen
Filtereinsatz:
Siebeinsatz Maschenweite: 0,35 mm
bequeme Entnahme durch integrierte Aushebevorrichtung
leichte Reinigung durch glatte Siebstruktur
Anschlussmaße (alle Maße Anschlussmitte bis Erdoberkante):
Zulauf: 273 - 723 mm
Ablauf: 544 - 944 mm
Notüberlauf: 273 - 723 mm
Abbildung ähnlich: Teleskop-Domschacht Gussdeckel, PKW-befahrbar
Sicker-Block EcoBloc Inspect LKW befahr. ohne Endpl. 420L GRAF 402000
99,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc Inspect 420 - Generation der GRAF Füllkörperrigolen eignet sich optimal zur Versickerung und Rückhaltung von Niederschlägen
Versickerungsmodule zur Versickerung und Rückhaltung von Niederschlägen
DIBt-Zulassung Z-42.1-526
Für die Realisierung großer Speichervolumen
Selbst zentrierend: Durch die integrierte Zentrierung müssen die Elemente des EcoBloc Inspect nur noch horizontal verbunden werden.
Leichter Einbau: EcoBloc Inspect Module sind leicht zu transportieren und einzubauen.
Inspizierbar: Der serienmäßige Inspektionskanal ermöglicht eine wirksame Kontrolle der kompletten Versickerungsanlage.
Hochdruckspülbar: EcoBloc Inspect Rigolen können problemlos mit hohem Druck gespült werden.
Anschluss bis DN 200: Anschlussflächen DN 100/150/200
Hohe Versickerungsleistung
LKW-befahrbar: Der EcoBloc Inspect ermöglicht eine SLW 60-Befahrbarkeit bei 800 mm Erdüberdeckung.
Bis zu 5 Meter Einbautiefe: Selbst unter größten Belastungen können EcoBloc Inspect Rigolen bis zu 5 Meter tief eingebaut werden. Dies ergibt eine Verlegbarkeit bis zu 7 Lagen.
Die Stirnseiten der EcoBloc Inspect Rigole werden mit Endplatten (Zubehör) geschlossen.
Technische Daten:
Belastbarkeit:
kurzfristig max. 10 t / m²
langfristig max. 5 t / m²
Material: Recycling-PP
Volumen brutto: 420 Liter
Volumen netto: 405 L
Maße
Länge: 80 cm
Breite: 80 cm
Höhe: 66 cm
Gewicht: ca. 17 kg
Anschlüsse:
stirnseitig: DN 100, 150 und 200
seitlich : DN 100, 150 und 200
genaue Dimensionierung nach ATV erforderlich
Abstand zu Gebäuden = Grubentiefe x 1,5 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 25 cm
Einbautiefe max. 500 cmDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Block Set EcoBloc A LKW befahrbar 840 Liter GRAF 402100
359,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc - Komplett-Set zur Versickerung und Rückhaltung von Niederschlägen - mit extra hohem Speichervolumen
Bei der Verlegevariante A werden die Eco Block Sickerblöcke in Reihe verlegt.
Lieferumfang:
2 Module Eco Bloc 420
L 160 x B 80 x H 66 cm
840 Liter
4 Endplatten
Verbindungselemente
Entlüftungsanschluss DN 100
GRAF Geotextil
Das GRAF Versickerungsmodul EcoBloc 420L verfügt über ein drei Mal höheres Speichervolumen als eine herkömmliche Kiesrigole. Durch die Einsparung an Erdaushub und das gute Preis-Leistungs-Verhältnis gegenüber einer herkömmlichen Kiesrigole sparen Sie mit den GRAF Modulen bares Geld!
Vorteile:
max. 5 m Einbautiefe (bitte EBA berücksichtigen)
LKW befahrbar bis 60 t
leichter Einbau durch selbstzentrierende Verlegung
Kamera-inspizierbar
Hochdruck-spülbar
nutzbar im gewerblichen Bereich
Technische Daten eines EcoBloc 420:
Belastbarkeit:
kurzfristig max. 10 t / m²
langfristig max. 5 t / m²
Material: Recycling-PP
Volumen brutto: 420 L
Volumen netto: 405 L
Maße
Länge: 80 cm
Breite: 80 cm
Höhe: 66cm
Gewicht: ca. 17 kg
Anschlüsse:
stirnseitig: DN 100, 150 und 200
seitlich : DN 100, 150 und 200
genaue Dimensionierung nach ATV erforderlich
Abstand zu Gebäuden = Grubentiefe x 1,5 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 25 cm
Einbautiefe max. 500 cmDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Universal Gewerbe Filter 3 Extern begehbar GRAF 340050
1.099,00 €*
Lieferbar ab ca. 1 Woche
Universal Gewerbe Filter 3 Extern LKW befahrbar mit Teleskopdomschacht - zur Reinigung des Regenwassers bei Großanlagen.
für Dachflächen bis 1200 m²
100 % Wasserausbeute
stufenlose Einbautiefe von 703 - 1270 mm durch Teleskop-Domschacht
begehbar
abgedichtet bis Geländeoberkante
geringer Höhenverlust (229mm) zwischen Zu- und Auslauf
maximal 750 m² Dachfläche bei Anschlüssen DN 150 und 1200 m² bei DN 200
Siebeinsatz Maschenweite 0,75 mm
Maße:
Anschlüsse DN 150 / DN 200
Anschlussmaße (Anschlussmitte bis Erdoberkante):
Zulauf: DN 150/200 / 395 - 962 mm
Ablauf: DN 150 / 624 - 1191 mm
Notüberlauf: DN 150/200 / 395 - 962 mm
Höhendifferenz zwischen Zu- und Ablauf: 230 mm
Länge über Anschluss: 1140 mm
Ø: 850 mm
Höhe: 740 - 1270 mm
Gewicht: 37 kg
Sicker-Block Set EcoBloc A LKW befahrbar 1.680 Liter GRAF 402102
640,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc - Komplett-Set zur Versickerung und Rückhaltung von Niederschlägen - mit extra hohem Speichervolumen
Bei der Verlegevariante A werden die Eco Block Sickerblöcke in Reihe verlegt.
Lieferumfang:
4 Module Eco Bloc 420
L 320 x B 80 x H 66 cm
1680 Liter
4 Endplatten
Verbindungselemente
Entlüftungsanschluss DN 100
GRAF Geotextil
Das GRAF Versickerungsmodul EcoBloc 420L verfügt über ein drei Mal höheres Speichervolumen als eine herkömmliche Kiesrigole. Durch die Einsparung an Erdaushub und das gute Preis-Leistungs-Verhältnis gegenüber einer herkömmlichen Kiesrigole sparen Sie mit den GRAF Modulen bares Geld!
Vorteile:
max. 5 m Einbautiefe (bitte EBA berücksichtigen)
LKW befahrbar bis 60 t
leichter Einbau durch selbstzentrierende Verlegung
Kamera-inspizierbar
Hochdruck-spülbar
nutzbar im gewerblichen Bereich
Technische Daten eines EcoBloc 420:
Belastbarkeit:
kurzfristig max. 10 t / m²
langfristig max. 5 t / m²
Material: Recycling-PP
Volumen brutto: 420 L
Volumen netto: 405 L
Maße
Länge: 80 cm
Breite: 80 cm
Höhe: 66cm
Gewicht: ca. 17 kg
Anschlüsse:
stirnseitig: DN 100, 150 und 200
seitlich : DN 100, 150 und 200
genaue Dimensionierung nach ATV erforderlich
Abstand zu Gebäuden = Grubentiefe x 1,5 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 25 cm
Einbautiefe max. 500 cmDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Block Set EcoBloc A LKW befahrbar 2.520 Liter GRAF 402104
819,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc - Komplett-Set zur Versickerung und Rückhaltung von Niederschlägen - mit extra hohem Speichervolumen
Bei der Verlegevariante A werden die Eco Block Sickerblöcke in Reihe verlegt.
Lieferumfang:
6 Module Eco Bloc 420
L 480 x B 80 x H 66 cm
2520 Liter
4 Endplatten
Verbindungselemente
Entlüftungsanschluss DN 100
GRAF Geotextil
Das GRAF Versickerungsmodul EcoBloc 420L verfügt über ein drei Mal höheres Speichervolumen als eine herkömmliche Kiesrigole. Durch die Einsparung an Erdaushub und das gute Preis-Leistungs-Verhältnis gegenüber einer herkömmlichen Kiesrigole sparen Sie mit den GRAF Modulen bares Geld!
Vorteile:
max. 5 m Einbautiefe (bitte EBA berücksichtigen)
LKW befahrbar bis 60 t
leichter Einbau durch selbstzentrierende Verlegung
Kamera-inspizierbar
Hochdruck-spülbar
nutzbar im gewerblichen Bereich
Technische Daten eines EcoBloc 420:
Belastbarkeit:
kurzfristig max. 10 t / m²
langfristig max. 5 t / m²
Material: Recycling-PP
Volumen brutto: 420 L
Volumen netto: 405 L
Maße
Länge: 80 cm
Breite: 80 cm
Höhe: 66cm
Gewicht: ca. 17 kg
Anschlüsse:
stirnseitig: DN 100, 150 und 200
seitlich : DN 100, 150 und 200
genaue Dimensionierung nach ATV erforderlich
Abstand zu Gebäuden = Grubentiefe x 1,5 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 25 cm
Einbautiefe max. 500 cmDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Universal Gewerbe Filter 3 Extern PKW befahrbar GRAF 340051
1.399,00 €*
Lieferbar ab ca. 1 Woche
Universal Gewerbe Filter 3 Extern LKW befahrbar mit Teleskopdomschacht - zur Reinigung des Regenwassers bei Großanlagen.
für Dachflächen bis 1200 m²
100 % Wasserausbeute
stufenlose Einbautiefe von 703 - 1270 mm durch Teleskop-Domschacht
PKW befahrbar (Abdeckung und Ausgleichsring bauseits zu stellen)
abgedichtet bis Geländeoberkante
geringer Höhenverlust (229mm) zwischen Zu- und Auslauf
maximal 750 m² Dachfläche bei Anschlüssen DN 150 und 1200 m² bei DN 200
Siebeinsatz Maschenweite 0,75 mm
Maße:
Anschlüsse DN 150 / DN 200
Anschlussmaße (Anschlussmitte bis Erdoberkante):
Zulauf: DN 150/200 / 395 - 962 mm
Ablauf: DN 150 / 624 - 1191 mm
Notüberlauf: DN 150/200 / 395 - 962 mm
Höhendifferenz zwischen Zu- und Ablauf: 230 mm
Länge über Anschluss: 1140 mm
Ø: 850 mm
Höhe: 740 - 1270 mm
Gewicht: 77 kg
Sicker-Block Set EcoBloc A LKW befahrbar 3.360 Liter GRAF 402106
1.144,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc - Komplett-Set zur Versickerung und Rückhaltung von Niederschlägen - mit extra hohem Speichervolumen
Bei der Verlegevariante A werden die Eco Block Sickerblöcke in Reihe verlegt.
Lieferumfang:
8 Module Eco Bloc 420
L 640 x B 80 x H 66 cm
3360 Liter
4 Endplatten
Verbindungselemente
Entlüftungsanschluss DN 100
GRAF Geotextil
Das GRAF Versickerungsmodul EcoBloc 420L verfügt über ein drei Mal höheres Speichervolumen als eine herkömmliche Kiesrigole. Durch die Einsparung an Erdaushub und das gute Preis-Leistungs-Verhältnis gegenüber einer herkömmlichen Kiesrigole sparen Sie mit den GRAF Modulen bares Geld!
Vorteile:
max. 5 m Einbautiefe (bitte EBA berücksichtigen)
LKW befahrbar bis 60 t
leichter Einbau durch selbstzentrierende Verlegung
Kamera-inspizierbar
Hochdruck-spülbar
nutzbar im gewerblichen Bereich
Technische Daten eines EcoBloc 420:
Belastbarkeit:
kurzfristig max. 10 t / m²
langfristig max. 5 t / m²
Material: Recycling-PP
Volumen brutto: 420 L
Volumen netto: 405 L
Maße
Länge: 80 cm
Breite: 80 cm
Höhe: 66cm
Gewicht: ca. 17 kg
Anschlüsse:
stirnseitig: DN 100, 150 und 200
seitlich : DN 100, 150 und 200
genaue Dimensionierung nach ATV erforderlich
Abstand zu Gebäuden = Grubentiefe x 1,5 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 25 cm
Einbautiefe max. 500 cmDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Universal Gewerbe Filter 3 Extern LKW befahrbar GRAF 340095
1.069,00 €*
Lieferbar ab ca. 1 Woche
Universal Gewerbe Filter 3 Extern LKW befahrbar mit Teleskopdomschacht - zur Reinigung des Regenwassers bei Großanlagen.
für Dachflächen bis 1200 m²
100 % Wasserausbeute
stufenlose Einbautiefe von 703 - 1270 mm durch Teleskop-Domschacht
LKW befahrbar (Abdeckung und Ausgleichsring bauseits zu stellen)
abgedichtet bis Geländeoberkante
geringer Höhenverlust (229mm) zwischen Zu- und Auslauf
maximal 750 m² Dachfläche bei Anschlüssen DN 150 und 1200 m² bei DN 200
Siebeinsatz Maschenweite 0,75 mm
Maße:
Anschlüsse DN 150 / DN 200
Anschlussmaße (Anschlussmitte bis Erdoberkante):
Zulauf: DN 150/200 / 395 - 962 mm
Ablauf: DN 150 / 624 - 1191 mm
Notüberlauf: DN 150/200 / 395 - 962 mm
Höhendifferenz zwischen Zu- und Ablauf: 230 mm
Länge über Anschluss: 1140 mm
Ø: 850 mm
Höhe: 740 - 1270 mm
Gewicht: 35 kg
Sicker-Block Set EcoBloc B LKW befahrbar 1.680 Liter GRAF 402120
655,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc - Komplett-Set zur Versickerung und Rückhaltung von Niederschlägen - mit extra hohem Speichervolumen
Bei der Verlegevariante B werden die Eco Block Sickerblöcke im Blockverbund verlegt.
Lieferumfang:
4 Module Eco Bloc 420
L 160 x B 160 x H 66 cm
1680 Liter
8 Endplatten
Verbindungselemente
Entlüftungsanschluss DN 100
GRAF Geotextil
Das GRAF Versickerungsmodul EcoBloc 420L verfügt über ein drei Mal höheres Speichervolumen als eine herkömmliche Kiesrigole. Durch die Einsparung an Erdaushub und das gute Preis-Leistungs-Verhältnis gegenüber einer herkömmlichen Kiesrigole sparen Sie mit den GRAF Modulen bares Geld!
Vorteile:
max. 5 m Einbautiefe (bitte EBA berücksichtigen)
LKW befahrbar bis 60 t
leichter Einbau durch selbstzentrierende Verlegung
Kamera-inspizierbar
Hochdruck-spülbar
nutzbar im gewerblichen Bereich
Technische Daten eines EcoBloc 420:
Belastbarkeit:
kurzfristig max. 10 t / m²
langfristig max. 5 t / m²
Material: Recycling-PP
Volumen brutto: 420 L
Volumen netto: 405 L
Maße
Länge: 80 cm
Breite: 80 cm
Höhe: 66cm
Gewicht: ca. 17 kg
Anschlüsse:
stirnseitig: DN 100, 150 und 200
seitlich : DN 100, 150 und 200
genaue Dimensionierung nach ATV erforderlich
Abstand zu Gebäuden = Grubentiefe x 1,5 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 25 cm
Einbautiefe max. 500 cmDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Block Set EcoBloc B LKW befahrbar 2.520 Liter GRAF 402122
895,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc - Komplett-Set zur Versickerung und Rückhaltung von Niederschlägen - mit extra hohem Speichervolumen
Bei der Verlegevariante B werden die Eco Block Sickerblöcke im Blockverbund verlegt.
Lieferumfang:
6 Module Eco Bloc 420
L 240 x B 160 x H 66 cm
2520 Liter
8 Endplatten
Verbindungselemente
Entlüftungsanschluss DN 100
GRAF Geotextil
Das GRAF Versickerungsmodul EcoBloc 420L verfügt über ein drei Mal höheres Speichervolumen als eine herkömmliche Kiesrigole. Durch die Einsparung an Erdaushub und das gute Preis-Leistungs-Verhältnis gegenüber einer herkömmlichen Kiesrigole sparen Sie mit den GRAF Modulen bares Geld!
Vorteile:
max. 5 m Einbautiefe (bitte EBA berücksichtigen)
LKW befahrbar bis 60 t
leichter Einbau durch selbstzentrierende Verlegung
Kamera-inspizierbar
Hochdruck-spülbar
nutzbar im gewerblichen Bereich
Technische Daten eines EcoBloc 420:
Belastbarkeit:
kurzfristig max. 10 t / m²
langfristig max. 5 t / m²
Material: Recycling-PP
Volumen brutto: 420 L
Volumen netto: 405 L
Maße
Länge: 80 cm
Breite: 80 cm
Höhe: 66cm
Gewicht: ca. 17 kg
Anschlüsse:
stirnseitig: DN 100, 150 und 200
seitlich : DN 100, 150 und 200
genaue Dimensionierung nach ATV erforderlich
Abstand zu Gebäuden = Grubentiefe x 1,5 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 25 cm
Einbautiefe max. 500 cmDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Sicker-Block Set EcoBloc B LKW befahrbar 3.360 Liter GRAF 402124
1.139,00 €*
Lieferbar ab ca. 1 Woche
EcoBloc - Komplett-Set zur Versickerung und Rückhaltung von Niederschlägen - mit extra hohem Speichervolumen
Bei der Verlegevariante B werden die Eco Block Sickerblöcke im Blockverbund verlegt.
Lieferumfang:
8 Module Eco Bloc 420
L 320 x B 160 x H 66 cm
3360 Liter
8 Endplatten
Verbindungselemente
Entlüftungsanschluss DN 100
GRAF Geotextil
Das GRAF Versickerungsmodul EcoBloc 420L verfügt über ein drei Mal höheres Speichervolumen als eine herkömmliche Kiesrigole. Durch die Einsparung an Erdaushub und das gute Preis-Leistungs-Verhältnis gegenüber einer herkömmlichen Kiesrigole sparen Sie mit den GRAF Modulen bares Geld!
Vorteile:
max. 5 m Einbautiefe (bitte EBA berücksichtigen)
LKW befahrbar bis 60 t
leichter Einbau durch selbstzentrierende Verlegung
Kamera-inspizierbar
Hochdruck-spülbar
nutzbar im gewerblichen Bereich
Technische Daten eines EcoBloc 420:
Belastbarkeit:
kurzfristig max. 10 t / m²
langfristig max. 5 t / m²
Material: Recycling-PP
Volumen brutto: 420 L
Volumen netto: 405 L
Maße
Länge: 80 cm
Breite: 80 cm
Höhe: 66cm
Gewicht: ca. 17 kg
Anschlüsse:
stirnseitig: DN 100, 150 und 200
seitlich : DN 100, 150 und 200
genaue Dimensionierung nach ATV erforderlich
Abstand zu Gebäuden = Grubentiefe x 1,5 m
Abstand Grundwasser mindestens 1 m
Erdabdeckung min. 25 cm
Einbautiefe max. 500 cmDie Flutkatastrophen verdeutlichen:
Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.
Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:
hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
beliebig erweiterbar
für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
ideal für die Selbstmontage durch geringes Gewicht
100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)
Tipp:
In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.
Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.Versiegelungssteuer:
Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.
Fördermittel:
Eine kostenlose Fördermitteldatenbank finden Sie hier Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
Universalschacht Saphir 600 Liter GRAF 330455
439,00 €*
Lieferbar ab ca. 1 Woche
Saphir Universalschacht von GRAF
Geeignet als Universalschacht, Kontrollschacht, Schacht für nachgeschaltete UV Anlage, Revisionsschacht, Pumpenschacht und Hebeschacht
Zahlreiche Anschlüssmöglichkeiten für eine einfache Installation DN 100 / DN 150
Teleskopierbarer / neigbarer Domschacht zur problemlosen Ausrichtung zu den Anschlussleitungen
Einfacher Transport dank geringem Gewicht
Mit Kranösen für eine einfache Abwicklung und Absetzen in die Baugrube
Inklusive Dichtung für eine einfache Montage des Teleskop- Domschachts
Abgedichtet bis zur Geländeoberfläche
Grundwasserstabil
600 Liter und 900 Liter bis zu einer Höhe von 43 cm ab Tankboden
1.200 Liter bis zu einer Höhe von 55 cm ab Tankboden
Einzigartige Stabilität und präzise Passform der Komponenten
Darf nur befahren werden, wenn eine selbsttragende, eisenverstärkte Beton Brücke installiert ist
15 Jahre Garantie
Technische Daten:
Fassungsvermögen: 600 Liter
Maße:
Ø: 1125 mm
Höhe: 985 mm
Gewicht: 27 kg
max. Erdüberdeckung (ohne Grundwasser-Befahrbarkeit): 1200 mm
max. Achslast: 2,2 t
max. Fahrzeuggewicht: 3,5 t
erforderliche Erdüberdeckung bei Befahrbarkeit: 400 - 1000 mm
erforderliche Erdüberdekcung bei Grundwassereinbau: 300 - 600 mm
Anschluss: DN 100 / DN 150
Schachtabdeckung ist nicht im Lieferumfang enthalten - optional erhältlich!
Absetzfilterschacht Extern befahrbar Teleskop GRAF 340027
1.159,00 €*
Lieferbar ab ca. 1 Woche
Absetzfilterschacht befahrbar mit Teleskop Domschacht - Filter zur Reinigung des Regenwassers.
3-stufiger Reinigungsprozess
1. Feinfilterkorb (0,35 mm Maschenweite)
2. Sedimentationszone
3. Tauchrohr als Abscheider
Stufenlose Einbautiefe von 900 - 1600 mm durch Teleskop-Domschacht Ø 600 mm
PKW-befahrbarer Deckel mit Gussabdeckung Klasse B
kindersicher verschließbar
abgedichtet bis Geländeoberkante
maximal 1000 m² anzuschließende versiegelte Fläche
Abmessungen:
Anschlüsse: DN 150
Anschlussmaße (Anschlussmitte bis Erdoberkante):
Zulauf DN 150 / 480 - 980 mm
Ablauf DN 150 / 730 - 1230 mm
Höhendifferenz zwischen zu- und Ablauf: 250 mm
Länge über Anschluss: 710 mm
Ø: 850 mm
Höhe: 1000 - 1500 mm
Gewicht: 90 kg
Graf-Tex Geotextil für EcoBloc Inspect GRAF 231006
17,90 €*
Lieferbar ab ca. 1-3 Werktage
Graf-Tex Geotextil
passend für Sicker-Tunnel und EcoBloc Inspect von GRAF
geeignet als Auftriebsicherung für Grundwassereinbau
passend für Rondus Sammelgrube 2000 und 3000 Liter von GRAF
Eigenschaften:
Filtervlies 100 % Polypropylen
Endlosfaser mech. genadelt
verrottungsfestes Material zwischen Erdreich und Versickerunganlage bzw. Tankanlage
verhindert die Verschlammung der Sickerschicht
langjährige Funktion
gleichbleibende Sickerleistung bei hoher Durchlässigkeit
Größe: 2,5 x 2,5 m
Inhalt: 6.25 Quadratmeter (2,86 €* / 1 Quadratmeter)
Absetzfilterschacht Extern begehbar Teleskop GRAF 340026
995,00 €*
Lieferbar ab ca. 1 Woche
Absetzfilterschacht begehbar mit Teleskop Domschacht - Filter zur Reinigung des Regenwassers.
3-stufiger Reinigungsprozess
1. Feinfilterkorb (0,35 mm Maschenweite)
2. Sedimentationszone
3. Tauchrohr als Abscheider
Stufenlose Einbautiefe von 900 - 1600 mm durch Teleskop-Domschacht Ø 600 mm
begehbar mit Kunststoffdeckel
kindersicher verschließbar
abgedichtet bis Geländeoberkante
maximal 1000 m² anzuschließende versiegelte Fläche
Abmessungen:
Anschlüsse: DN 150
Anschlussmaße (Anschlussmitte bis Erdoberkante):
Zulauf DN 150 / 480 - 980 mm
Ablauf DN 150 / 730 - 1230 mm
Höhendifferenz zwischen zu- und Ablauf: 250 mm
Länge über Anschluss: 710 mm
Ø: 850 mm
Höhe: 1000 - 1500 mm
Gewicht: 35 kg
