Graf Sicker-Tunnel Twin 600 l PKW-befahrbar, ohne Endplatten
119,00 €*
Lieferbar ab ca. 2 Wochen
Produktinformationen "Graf Sicker-Tunnel Twin 600 l PKW-befahrbar, ohne Endplatten"

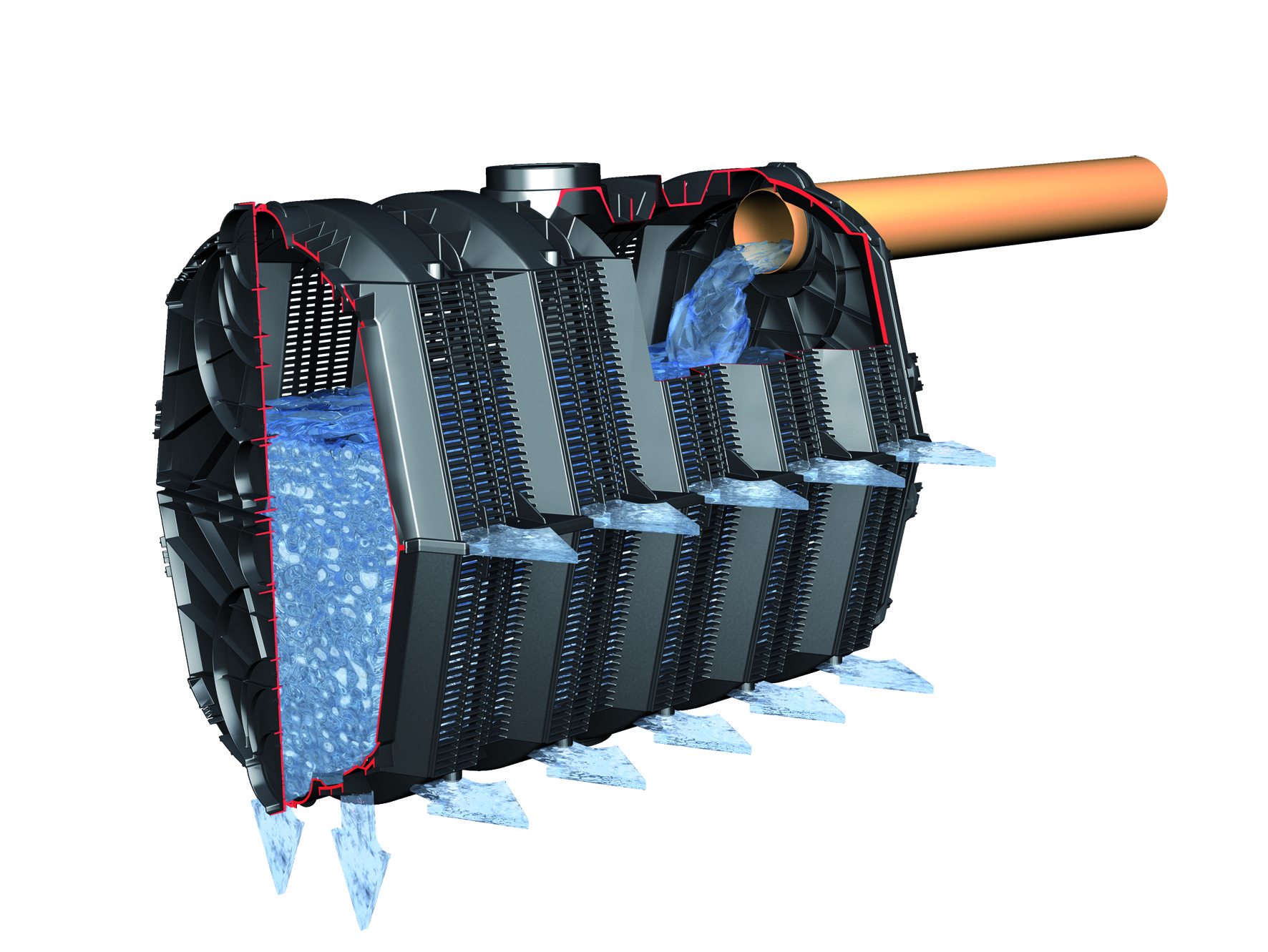

Graf Sicker-Tunnel Twin 600 l – doppeltes Volumen auf gleicher Fläche
Der Sicker-Tunnel Twin von Graf ist ein Rigolenelement für die Rückhaltung und Versickerung von Regenwasser. Im Vergleich zum einfachen Sicker-Tunnel bietet er auf gleicher Grundfläche das doppelte Volumen, nämlich 600 Liter. Sie erhalten ein einzelnes Modul mit 6 Click-Bolt-Verbindern. Endplatten sind nicht enthalten: Pro Reihe benötigen Sie vier Endplatten, die als Zubehör erhältlich sind (Graf Art.-Nr. 231004).
Die Module werden in einer Ebene in Reihe zusammengesteckt und lassen sich an Platzverhältnisse und gewünschte Speicherkapazität anpassen. Ein Element wiegt 22 kg, eine Hälfte 11 kg, sodass Sie ohne schweres Gerät einbauen können. Laut Hersteller ist das System mit ca. 3,5 t pro m² dauerhaft belastbar und damit PKW-befahrbar. Je nach Gemeinde lassen sich Niederschlagswassergebühren sparen, bitte informieren Sie sich vor Ort.
Ihre Vorteile im Überblick
- Doppeltes Volumen gegenüber dem einfachen Sicker-Tunnel
- PKW-befahrbar bis 3,5 t
- Einfache, schnelle Montage ohne schweres Gerät
- Aus Recyclingmaterial (Post-Consumer-Anteil 94 %)
- Laut Hersteller 5 Jahre Garantie
Technische Daten
| Allgemein | |
|---|---|
| Hersteller | Graf |
| Hersteller-Art.-Nr. | 410130 |
| Ausführung | Einzelmodul, ohne Endplatten |
| Volumen | 600 l |
| Material | Recycling-Kunststoff |
| Abmessungen | |
| Länge × Breite × Höhe | 1160 × 800 × 1020 mm |
| Gewicht | 22 kg |
| Belastbarkeit und Einbau | |
| Max. Fahrzeuggewicht | 3,5 t (PKW-befahrbar) |
| Erdüberdeckung bei Befahrung | 500 bis 1480 mm (bei Bodenreibungswinkel 40°) |
| Max. Erdüberdeckung ohne Befahrung | 1480 mm (bei Bodenreibungswinkel 40°) |
| Anschlussflächen | bis DN 300 |
Lieferumfang
- 1 Sicker-Tunnel Twin PKW-befahrbar (600 l)
- 6 Click-Bolt-Verbinder
Hinweise zum Einbau
Pro Reihe sind vier Endplatten erforderlich, diese sind separat zu bestellen. Maßgeblich ist die Einbauanleitung des Herstellers.
Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
