Sicker-Tunnel ohne Endplatten PKW LKW 300L GRAF 410097 GARANTIA 230010

49,95 €*

zzgl. 49,95 € Versand innerhalb Deutschland.

Lieferbar ab ca. 1-5 Werktage

Unsere Zahlungsarten:
Produktnummer: 15857
Produktinformationen "Sicker-Tunnel ohne Endplatten PKW LKW 300L GRAF 410097 GARANTIA 230010"

Der GRAF und Garantia Sicker-Tunnel ist vor allem für die Anwendung im privaten und ländlichen Bereich konzipiert. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren.

Leichter Einbau
Der Sicker-Tunnel wird in einer Reihe verlegt und kann den Gegebenheiten und der gewünschten Speicherkapazität flexibel angepasst werden. Die Montage der Module ist einfach, schnell und variabel. Der Einbau ist ohne schweres Gerät möglich – ein Sicker-Tunnel wiegt nur 11 kg. Die einzelnen Tunnel-Module werden einfach in Reihe zusammengesteckt und pro Reihe mit zwei Endplatten (nicht im Lieferumfang enthalten) versehen.

Technische Daten:

  • Belastbarkeit:
    • PKW-befahrbar (max. 3,5 t/m²) bei 50 cm Erdüberdeckung max. Erdüberdeckung 2 m
  • Material: Recycling-PP, grundwasserneutral
  • Nennvolumen: 300 l
  • Nettovolumen: 100 %
  • Maße
    • Länge: 116 cm
    • Breite: 80 cm
    • Höhe: 51 cm
  • Gewicht: ca. 11 kg
  • Anschlüsse:
    • seitlich oben: DN 100, 150, 200 und 300
    • seitlich unten: DN 100
  • Genaue Dimensionierung nach ATV erforderlich
  • Abstand bei nicht abgedichteter Hauswand mindestens 6 m
  • Abstand Grundwasser mindestens 1 m
  • Erdabdeckung min. 50 cm
  • Einbautiefe max. 250 cm (Unterkante Sicker-Tunnel)

Bitte die Einbauanleitung beachten! Je nach Einbautiefe auch für LKW belastbar.

Die Flutkatastrophen verdeutlichen:

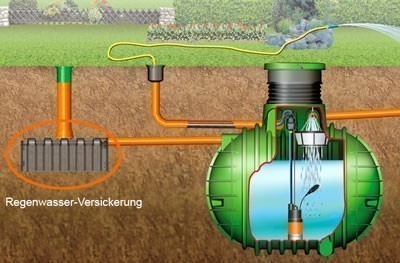

Die dezentrale Versickerung von Regenwasser wird immer wichtiger. Städte und Gemeinden erhöhen die Niederschlagsgebühren und fordern bei Neubauten die dezentrale Versickerung vor Ort. Graf und Garantia Sicker-Tunnel sind die ideale Lösung für den Selbsteinbau, da sie ohne schweres Gerät installiert werden können und jeder Tunnel gegenüber der herkömmlichen Kiesrigole ca. 800 kg Kies und 37 m Drainagerohr ersetzt. Das System, bestehend aus einem oder mehreren Tunnel-Modulen und zwei Endplatten, lässt sich beliebig dimensionieren. Die Verlegung erfolgt in einer Ebene.

Vorteile der Graf und Garantia Sickertunneln und Sickerblöcken:

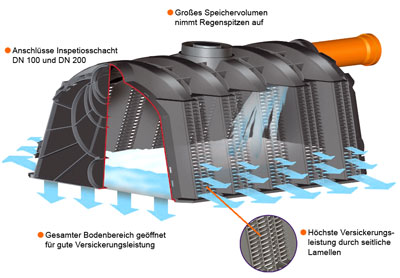

  • hohe Versickerungsleistung durch 3-dimensionale Durchströmbarkeit
  • beliebig erweiterbar
  • für Einfamilien-, Mehrfamilienhäuser oder Gewerbe
  • ideal für die Selbstmontage durch geringes Gewicht
  • 100% Speichervolumen gegenüber 30% bei herkömmlicher Drainage mit Kies
  • PKW-befahrbar bei Erdüberdeckung von 25 bzw. 50 cm (Einbauanleitung beachten)

Tipp:

In Regionen mit häufigen Starkniederschlägen bzw. bei Objekten mit hohen Durchflussraten empfiehlt sich die Verlegung des Systems in einer Kiesbettung bis Oberkante Schlitze.

Zur kostenfreie Berechnung, der für Sie erforderlichen Anzahl an Sicker-Tunnel bzw. Sickerblöcke, steht ihnen der Link von Graf zur Verfügung.

Versiegelungssteuer:

Eventuell können Sie auch die Versigelungssteuer sparen das können Sie bei Ihrer Gemeinde erfragen.

Fördermittel:

Eine kostenlose Fördermitteldatenbank finden Sie hier

Die Lieferung erfolgt unabgeladen (Deutschland, nur Festland).
