Der Hark Kaminofen Vito WW ECOplus mit Gusstür ist ein Dauerbrandofen mit Wasserwärmetausche zum Anschluss an die Zentralheizung und integriertem Keramik-Feinstaubfilter.
Technische Daten:
EN (DIN): | 13240 |
Dauerbrand / Zeitbrand: | Dauerbrand |
Für Dauerbetrieb geeignet: | Ja |
Reg.-Nr.: | FK 4013216 |
Nennwärmeleistung in kW: | 8 (8,4) |
Wasserwärmeleistung in kW: | 5,1 |
Luftwärmeleistung in kW: | 3,3 |
Bauart A1: | Ja |
Raumheizvermögen (DIN 18893) Zeitbrand max. m³: | 66 |
Raumheizvermögen (DIN 18893) Dauerbrand max. m³: | Keine Angabe |
CO-Emission in %: | - |
CO-Emission in g/m³: | 1,25 |
Staub mg/m³: | 15 |
Wirkungsgrad in %: | 84,6 |
Abgasmassenstrom g/s: | 6,4 |
erforderl. Förderdruck in mbar: | 0,12 |
Abgastemperatur °C: | 232 |
BImSchV Stufe: | 2 |
§15a B-VG (Österreich): | Ja |
VKF (Schweiz): | Ja |
DIN Plus | Nein |
externe Luftzufuhr: | Ja |
Ø externer Luftanschluss in mm: | 125 (Anschlusshöhe 268 mm) |
Automatik / Primärluftautomatik: | Ja |
Automatik / Sekundärluftautomatik: | Ja |
Vollautomatik | Ja |
Zugelassene Brennstoffe: | Scheitholz, Braunkohlebriketts, Steinkohle Anthrazit Nuss 3 |
Ø Rauchrohr in mm: | 150 |
Anschluss oben (Rauchrohr) in mm: | 1315 |
Anschluss hinten (Rauchrohr) in mm: | Keine Angabe |
Tiefe bis Mitte Rohrstutzen (vertikal) mm: | 300 |
Feuerraumauskleidung: | Spezialkeramik, Keramik-Feinstaubfilter |

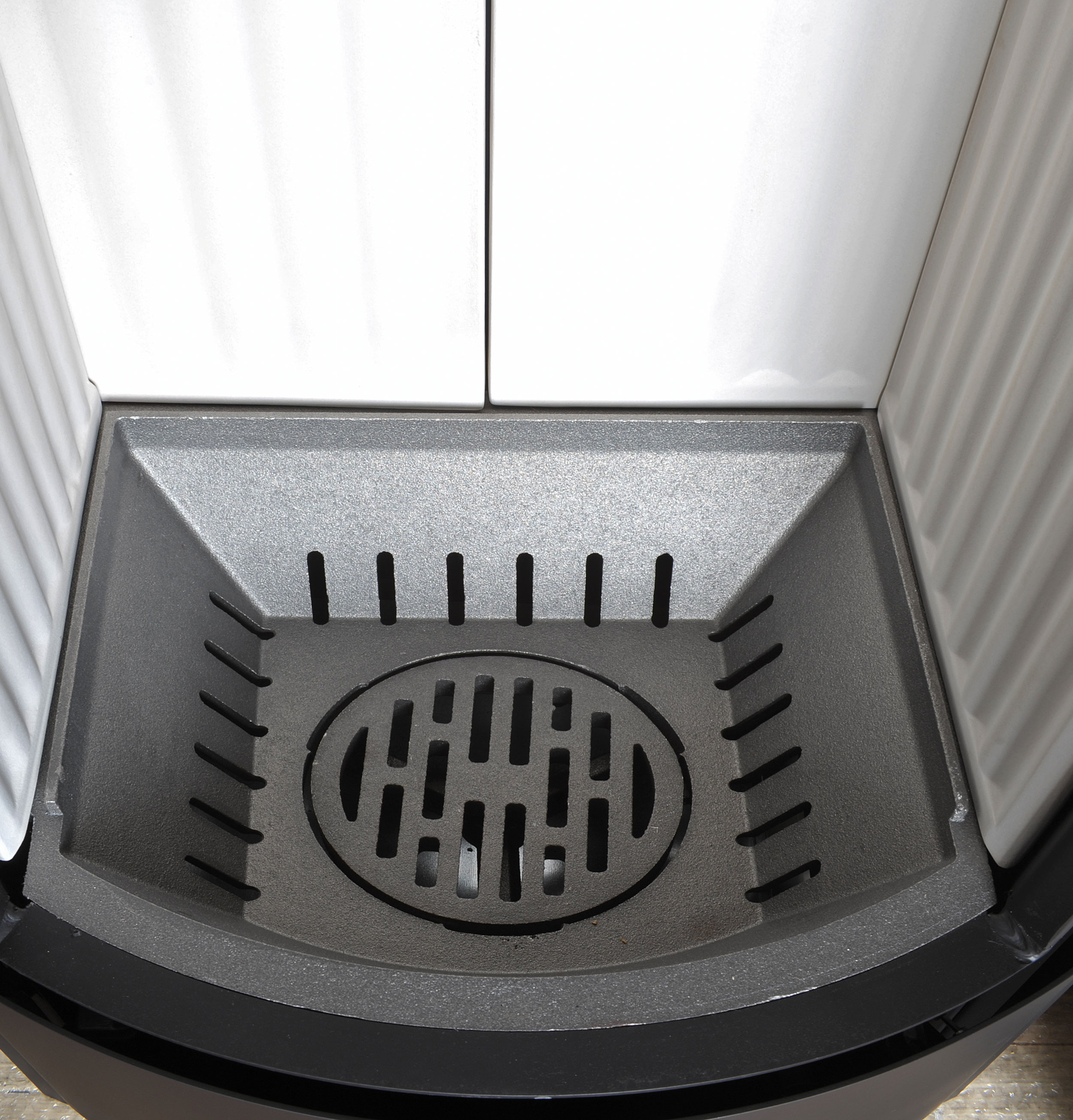

Gussmulde im Feuerraum: | Ja |
Rüttelrost: | Ja |
Planrost: | Nein |
Aschebehälter: | Ja, Schublade unterhalb des Feuerraums |
Brennraumtür - Verriegelung: | 1-fach |
Scheibenspülung: | Ja |
Primärluft: | Ja |
Sekundärluft: | Ja |
Tertiärluft: | Nein |
Fire Plus - Verbrennungssystem (Nur Fireplace) | Keine Angabe |
Inhalt Wasserwärmetauscher in L: | Keine Angabe |
max. zulässiger Betriebsdruck Wärmetauscher in bar: | 3 |
Druckverlust Wärmetauscher in mbar: | Keine Angabe |
Zulässige Vorlauftemperatur in °C: | 90 |
Mindestdurchflussmenge in L/h: | Keine Angabe |
Pufferspeicher in L: | 500 - 750 |
Vor- und Rücklaufanschluss in Zoll: | 3/4 |
Zulässige Umgebungstemperatur in °C: | Keine Angabe |
Mindestabstände nach DIN:
Rückwand in cm: | 20 |
Seitenwand in cm: | 20 |
Strahlungsbereich in cm: | 80 |
Ausführung:
Material Gehäuse: | Stahl |
Material Verkleidung: | Naturstein |
Korpusfarbe: | graphit |
Scheibenform: | rund |
Holzfach: | Nein |
Backfach: | Nein |

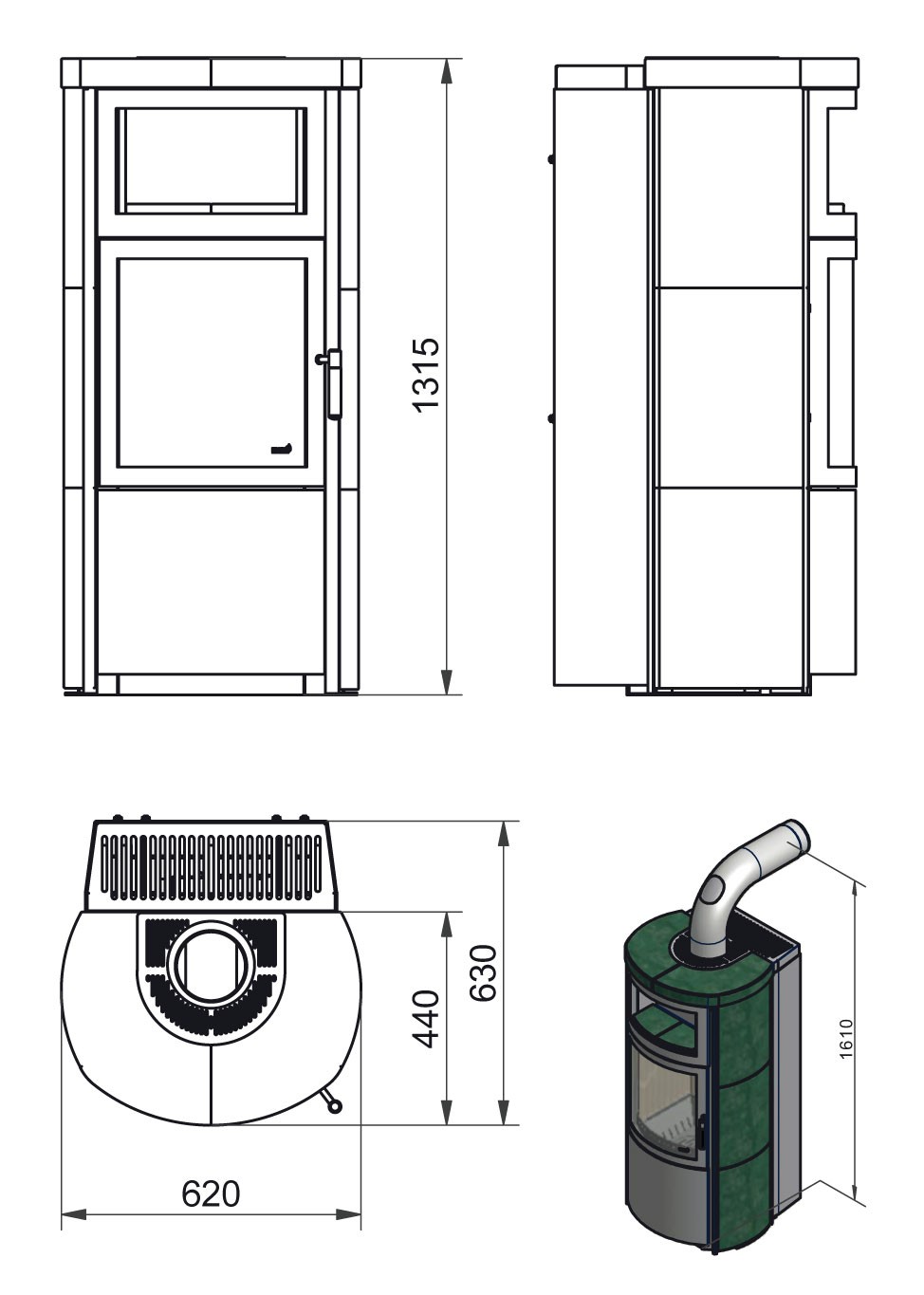

Abmessungen und Gewicht:
Höhe in mm: | 1315 |
Breite in mm: | 620 |
Tiefe in mm: | 630 |
Feuerraum H x B x T in mm: | 470 x 374 x 365 |
Sichtbares Scheibenmaß H x B in mm: | 430 x 385 |
Max. Scheitholzlänge in cm: | 30 |
Gewicht in kg ca.: | 347 |
Energieeffizienz Klasse: | A+ |
Eventuell abgebildetes Zubehör wie Rauchrohre, etc. sind nicht im Lieferumfang enthalten und müssen extra bestellt werden.
ECOPlus - die neue richtungsweisende Verbrennungstechnik
Das herausragende Merkmal des Feuerraums ist der offenporige Schaumkeramikfilter. Die Filtertechnik kommt ohne aufwändige externe Hilfsapparaturen und externe Energiezufuhr aus.
Der Umwelt zuliebe erreichen die ECOPlus Feuerstätten bereits heute Spitzenwerte in der Wärmeentfaltung sowie dem Wirkungsgrad. Mit niedrigstem Staubanteil unterbieten sie die schärfsten Anforderungen der aktuellen BImSchV.
- Entwicklung von Deutschlands Nr. 1 im Kamin- und Kachelofenbau in Zusammenarbeit mit dem Fraunhofer Institut für Bauphysik in Stuttgart
- integrierter Feinstaubfilter - sauberste Verbrennung für den Umweltschutz
- erheblich gesteigerte Strahlungswärme
- Qualitätstechnologie Made in Germany
Nützliche Ratschläge
- Bitten Sie vor dem Kauf eines Kaminofens Ihren Schornsteinfeger um Rat, um ein geeignetes Gerät wählen zu können!
- Lesen Sie vor dem ersten Heizen die Bedienungsanleitung, insbesondere die Kapitel über Aufstellung, Montage und Bedienung und gehen Sie dementsprechend vor!
- Der Kaminofen muss immer von einem Fachmann installiert und vom Schornsteinfeger abgenommen und zugelassen worden sein. Wird dies versäumt, so gelten keine Garantieansprüche! (Heben Sie immer alle Bescheinigungen und Zeugnisse vom Schornsteinfeger auf)
- Beim ersten Heizen sollte die Feuerraumtür nur angelehnt werden. So wird verhindert, dass die Dichtung am Kaminkörper festklebt.
- In der Anfangszeit kommt es beim Heizen zum Ausdunsten des Lacks - was mitunter mit unangenehmer Geruchsbildung verbunden sein kann. Lüften Sie deshalb in der Anfangszeit gut!
- Das Verrußen der Glasscheibe ist kein Fehler des Geräts - bei richtiger Einstellung der Luftregler tritt die sogenannte Spülluft in Funktion und brennt den, auf der Scheibe abgelagerten, Ruß ab.
- Beim Öffnen der Feuerraumtür kann es vorkommen, daß es herausraucht. Um das zu verhindern, sollten erstmal die Luftregler geschlossen werden und die Feuerraumtür erst nach ein paar Sekunden, aber ganz langsam, aufgemacht werden, um nachlegen zu können. Danach können Sie die Luftregler wieder öffnen.
