Graf Saphir Universalschacht 1.500 l
795,00 €*
Lieferbar ab ca. 2 Wochen
Produktinformationen "Graf Saphir Universalschacht 1.500 l"

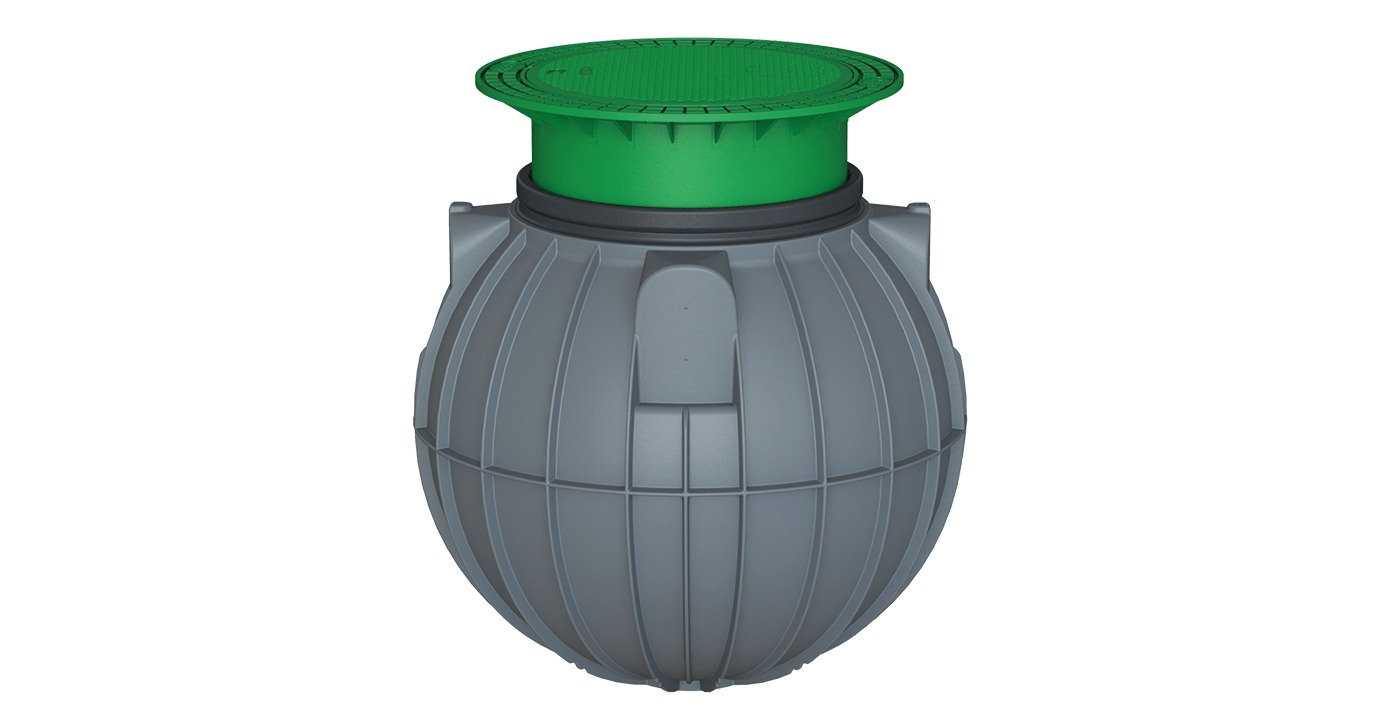

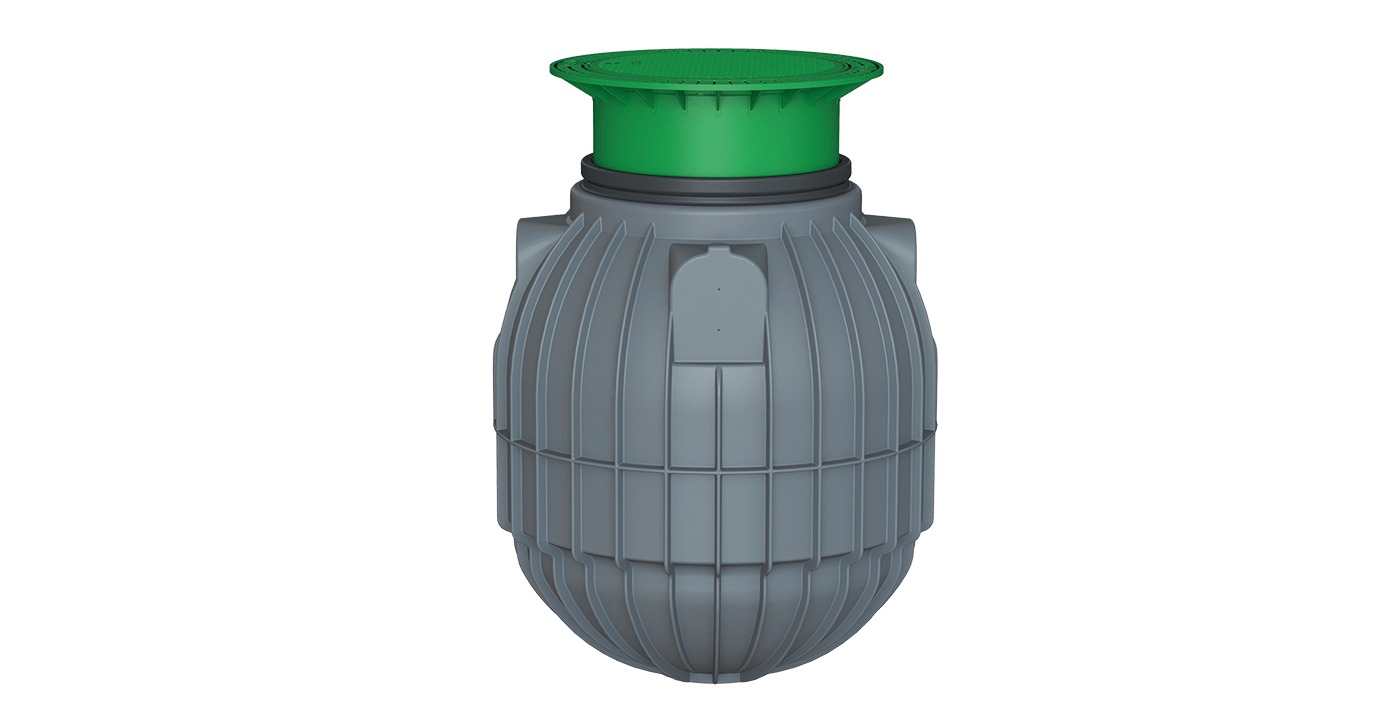

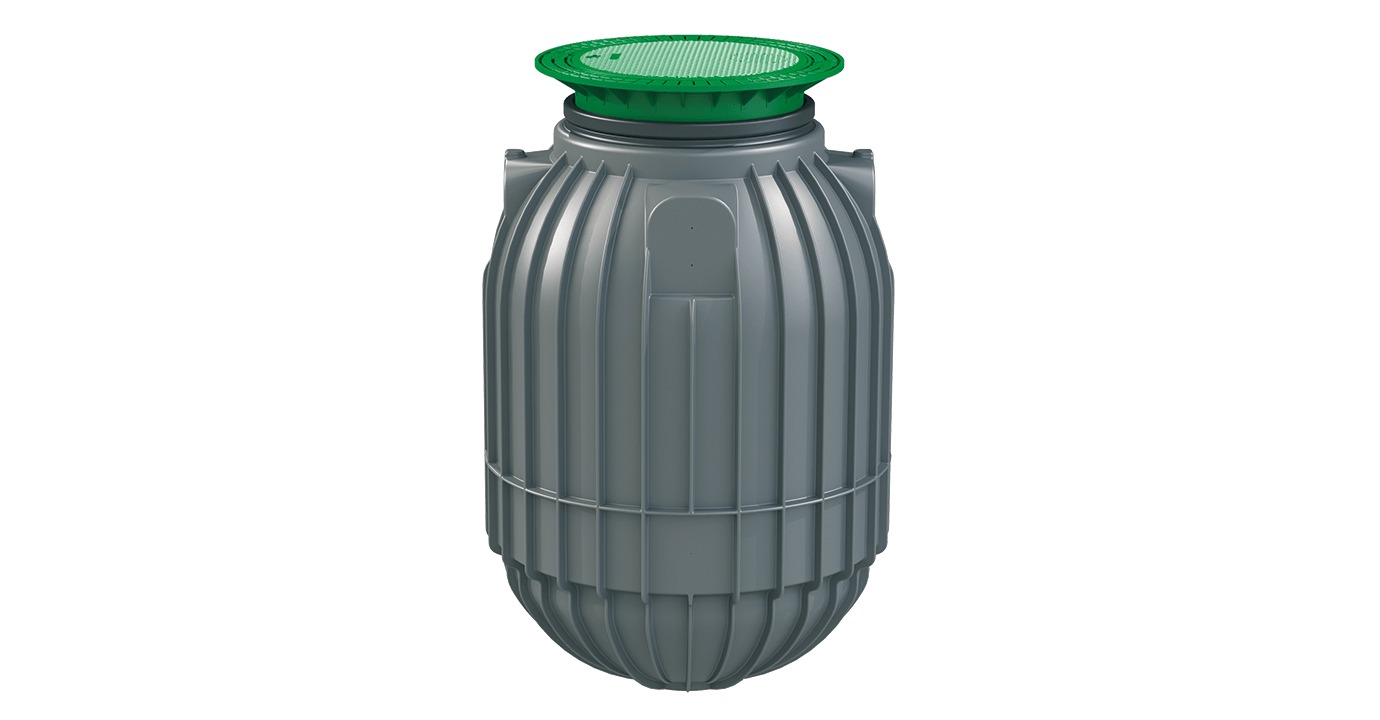

Graf Saphir Universalschacht 1.500 l – ein Schacht für viele Aufgaben
Der Saphir Universalschacht von Graf lässt sich vielseitig einsetzen: als Universal-, Kontroll- oder Revisionsschacht, als Schacht für eine nachgeschaltete UV-Anlage sowie als Pumpen- oder Hebeschacht. Zahlreiche Anschlussmöglichkeiten in DN 110, DN 160 und DN 200 erleichtern die Installation.
Der teleskopierbare und neigbare Domschacht lässt sich problemlos zu den Anschlussleitungen ausrichten; der Schacht ist bis zur Geländeoberfläche abgedichtet. Kranösen erleichtern das Absetzen in die Baugrube, und dank des geringen Gewichts ist der Transport einfach.
Ihre Vorteile im Überblick
- Vielseitig: Universal-, Kontroll-, Revisions-, Pumpen- und Hebeschacht
- Anschlüsse DN 110 / DN 160 / DN 200
- Teleskopierbarer und neigbarer Domschacht, Dichtung inklusive
- Kranösen für einfaches Absetzen in die Baugrube
- Grundwasserstabil bis 55 cm ab Tankboden
- 15 Jahre Herstellergarantie
Technische Daten
| Produktdaten | |
|---|---|
| Hersteller | Graf |
| Hersteller-Art.-Nr. | 330486 |
| EAN | 4023122297444 |
| Volumen | 1.500 l |
| Anschlüsse | DN 110 / DN 160 / DN 200 |
| Garantie | 15 Jahre |

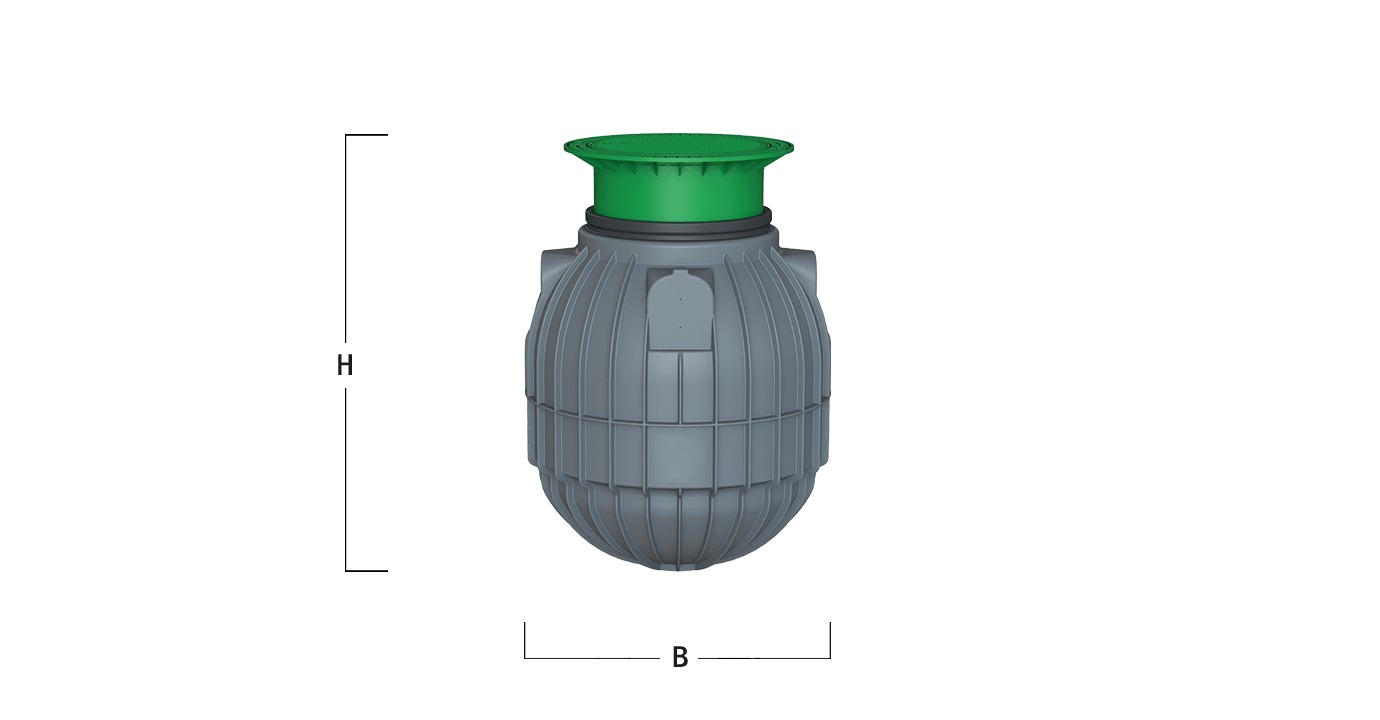

| Maße und Gewicht | |
| Durchmesser | 1150 mm |
| Höhe | 1970 mm |
| Gewicht | 95 kg |
| Einbau | |
| max. Erdüberdeckung (ohne Grundwasser/Befahrbarkeit) | 1200 mm |
| Grundwassereinbau | bis 55 cm ab Tankboden, nur im Grünbereich (nicht unter befahrenen Flächen) |
| Erdüberdeckung bei Grundwassereinbau | 300–600 mm |
| Befahrbarkeit | |
| Befahrbar | PKW (bis 3,5 t) mit Teleskop-Domschacht Pkw, Kunststoffabdeckung Klasse B125 und Beton-Unterfütterung C20/25 (umlaufend mind. 400 mm breit, mind. 200 mm hoch); LKW (Klasse D400) nur mit selbsttragender, eisenarmierter, statisch bemessener Betonbrücke und ohne Grund- und Schichtenwasser |
| max. Achslast | 2,2 t |
| max. Fahrzeuggewicht | 3,5 t |
| Erdüberdeckung bei PKW-Befahrung | mehr als 400 und weniger als 1000 mm |
Hinweise
Für die PKW-Befahrung (bis 3,5 t) sind der Teleskop-Domschacht Pkw mit Kunststoffabdeckung Klasse B125 und eine Beton-Unterfütterung des Teleskops erforderlich. Eine LKW-Befahrung ist nur mit einer selbsttragenden, eisenarmierten und statisch bemessenen Betonbrücke und nur ohne Grund- und Schichtenwasser zulässig. Bei Grundwasser ist der Einbau bis zu einer Höhe von 55 cm ab Tankboden zulässig, die Erdüberdeckung beträgt dann 300–600 mm. Grundwassereinbau nur im Grünbereich, nicht unter befahrenen Flächen. Ohne Grundwasser und Befahrbarkeit ist eine Erdüberdeckung von maximal 1200 mm möglich. Maßgeblich ist die Einbauanleitung des Herstellers (Saphir Universalschacht).
